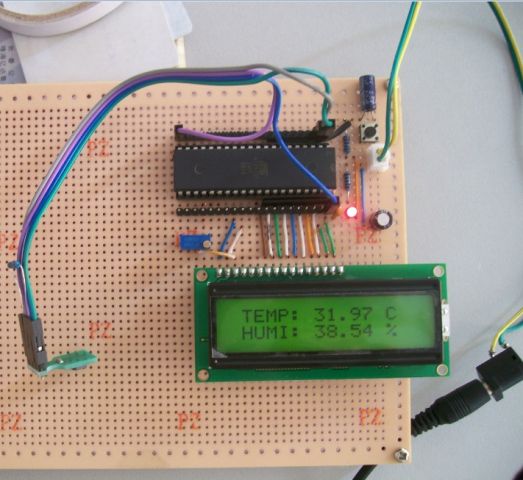

本人去年用51單片機做的溫濕度傳感器模塊，有實物，有程序，供大家分享。
該1602液晶的D0~D7數據口連接單片機的P17~P10口，所以程序里的指令和數據都是逆向輸入的。
程序和電路圖下載: http://www.zg4o1577.cn/f/溫濕度傳感器+1602原理圖.rar

#include<reg52.h>
#include<intrins.h>
#include<math.h>
#define uchar unsigned char
#define uint unsigned int

#define noACK 0
#define ACK 1
#define STATUS_REG_W 0x06
#define STATUS_REG_R 0x07
#define MEASURE_TEMP 0x03
#define MEASURE_HUMI 0x05
#define RESET 0x1e

sbit SCK =P1^0;
sbit DATA=P1^1;
sbit led1=P1^7;

sbit  rs=P2^3; //H數據，L命令
sbit  en=P2^5; //高脈沖使能，使能脈寬最小150ns
sbit  rw=P2^4;
uchar code table_temp[]=" TEMP: ";
uchar code table_humi[]=" HUMI: ";
uchar code table_c[]=" C  ";
uchar code table_p[]=" %  ";
uchar error=0;

void delayms(uint z)
{
	uint i,j;
	for(i=z;i>0;i--)
	for( j=110;j>0;j--);
}

//啟動時序
void transstart()
{
	SCK=1;
	_nop_();
	DATA=0;
	_nop_();
	SCK=0;
	_nop_();
	_nop_();
	_nop_();
	SCK=1;
	_nop_();
	DATA=1;
	_nop_();
	SCK=0;
}

//寫入命令子函數
uchar write_byte(uchar value)
{
	uchar i;
	for(i=0x80;i>0;i=i/2)
	{
		if(i&value)
			DATA=1;
		else
			DATA=0;
		SCK=1;
		_nop_();
		_nop_();
		_nop_();
		SCK=0;
	}
	DATA=1;
	SCK=1;
	error=DATA;
	SCK=0;
	return error;
}

//從傳感器讀數據
uchar read_byte(bit ack)
{
	uchar i,val=0;
	DATA=1;
	for(i=0x80;i>0;i=i/2)
	{
		SCK=1;
		if(DATA)
		val=val|i;
		SCK=0;
	}
	DATA=!ack;
	SCK=1;
	_nop_();
	_nop_();
	_nop_();
	SCK=0;
	DATA=1;
	return val;
}

//
void connectionreset()
{
	uchar i;
	DATA=1;
	SCK=0;
	for(i=0;i<9;i++)
	{
		SCK=1;
		SCK=0;
	}
	transstart();
}

uint measure1() //測量溫度函數
{
	uchar value_1,value_2;
	uint tempvalue;
	transstart();
	error+=write_byte(MEASURE_TEMP);
	if(error!=0)
	{
		connectionreset();
	}
	else
	{
		while(DATA==1)
		{
			_nop_();
		}
		if(DATA==0)
		{
			value_1=read_byte(ACK);
			value_2=read_byte(noACK);
			tempvalue=value_2+value_1*256; //轉換成 16 位的 int 型
		}
		else error=1;
	}
	return tempvalue;
}

uint measure2() //測量濕度函數
{
	uchar value_1,value_2;
	uint tempvalue;
	transstart();
	error+=write_byte(MEASURE_HUMI);
	if(error!=0)
	connectionreset();
	else
	{
		while(DATA==1)
		_nop_();
		if(DATA==0)
		{
			value_1=read_byte(ACK);
			value_2=read_byte(noACK);
			tempvalue=value_2+value_1*256;
		}
		else error=1;
	}
	return tempvalue;
}

void lcdwrdata(uchar dat)
{
	dat = ((dat&0x01)<<7)|((dat&0x02)<<5)|((dat&0x04)<<3)|((dat&0x08)<<1)|((dat&0x10)>>1)|((dat&0x20)>>3)|((dat&0x40)>>5)|((dat&0x80)>>7);
	rs=1;//寫數據時RS拉高
	en=1;
	P0=dat;
	delayms(6);
	en=0;
	delayms(6);
}

void lcdwrcom(uchar cdat)//寫指令數據到LCD
{
	cdat = ((cdat&0x01)<<7)|((cdat&0x02)<<5)|((cdat&0x04)<<3)|((cdat&0x08)<<1)|((cdat&0x10)>>1)|((cdat&0x20)>>3)|((cdat&0x40)>>5)|((cdat&0x80)>>7);
	rs=0;//寫指令時RS拉低
	en=1;
	P0=cdat;//
	delayms(6);//不加此延時將導致不能寫入指令，但能寫入顯示數據
	en=0;
	delayms(6);
}

void lcd_init()
{
	lcdwrcom(0x38); //0x38設置顯示模式為:16X2顯示,5X7點陣,8位數據接口
	lcdwrcom(0x0c); //打開顯示光標閃爍
	lcdwrcom(0x06); //
	lcdwrcom(0x01); //
}

void display(float temp,float humi) //1602顯示函數(溫度,濕度)
{
	uint a,b,c,d,e,f,g,h;

	a=(temp/1000);
	b=((temp-a*1000)/100);
	c=((temp-a*1000-b*100)/10);
	d=(temp-a*1000-b*100-c*10);
	e=(humi/1000);
	f=((humi-e*1000)/100);
	g=((humi-e*1000-f*100)/10);
	h=(humi-e*1000-f*100-g*10);

	lcdwrcom(0x80+0x07);lcdwrdata('0'+a);
	lcdwrcom(0x80+0x08);lcdwrdata('0'+b);
	lcdwrcom(0x80+0x09);lcdwrdata('.')  ;
	lcdwrcom(0x80+0x0A);lcdwrdata('0'+c);
	lcdwrcom(0x80+0x0B);lcdwrdata('0'+d);
	lcdwrcom(0x80+0x47);lcdwrdata('0'+e);
	lcdwrcom(0x80+0x48);lcdwrdata('0'+f);
	lcdwrcom(0x80+0x49);lcdwrdata('.')  ;
	lcdwrcom(0x80+0x4A);lcdwrdata('0'+g);
	lcdwrcom(0x80+0x4B);lcdwrdata('0'+h);

}

float calc_temp(uint tempvalue) //計算溫度值子函數
{
	const float d1=-39.9;
	const float d2=+0.01;
	float temp_final;
	tempvalue=tempvalue&0x3fff; //取出低 14 位
	temp_final=d1+d2*((float)tempvalue);
	return temp_final; //返回溫度值
}

//計算濕度值子函數
float calc_humi(float humivalue)
{
	const float c1=-4.0,c2=0.0405,c3=-0.0000028,t1=0.01,t2=0.00008;
	float rh=humivalue;
	float rhlin;
	float rhtrue;
	rhlin=c1+c2*rh+c3*rh*rh;
	rhtrue=(27.87-25)*(t1+t2*rh)+rhlin;
	if(rhtrue>100)
		rhtrue=100;
	if(rhtrue<0.1)
		rhtrue=0.1;
	humivalue=rhtrue;
	return humivalue;
}

void main()
{
	uint i; //定義計數器
	uint value1; //定義傳感器傳出來的數值(16位)
	uint value2; //定義傳感器傳出來的數值(16位)
	float dis_tempvalue; //定義溫度變量
	float dis_humivalue; //定義濕度變量
	//以下是初始化液晶操作
	rw=0;
	delayms(200);
	en=0;
	lcd_init();
	//以下是液晶固定顯示
	lcdwrcom(0x80+0x00); //第1行00位置
	for(i=0;i<7;i++)
	{
		lcdwrdata(table_temp[i]);
	}
	lcdwrcom(0x80+0x0C); //第1行0C位置
	for(i=0;i<4;i++)
	{
		lcdwrdata(table_c[i]);
	}
	lcdwrcom(0x80+0x40); //第2行40位置
	for(i=0;i<7;i++)
	{
		lcdwrdata(table_humi[i]);
	}
	lcdwrcom(0x80+0x4C); //第2行4C位置
	for(i=0;i<4;i++)
	{
		lcdwrdata(table_p[i]);
	}
	//
	while(1)
	{
		connectionreset();
		error=0;
		value1=measure1();
		value2=measure2();
		if(error==0)
		{
			led1=0;
			delayms(200);
			led1=1;
			delayms(200);
			dis_tempvalue=calc_temp(value1);   //計算溫度值
			dis_humivalue=calc_humi(value2);   //計算濕度值
			display(dis_tempvalue*100,dis_humivalue*100); //LCD1602顯示溫濕度
		}
		else
		{
			continue;
		}
	}
}
