全部源代碼下載：http://www.zg4o1577.cn/f/128yhj.rar

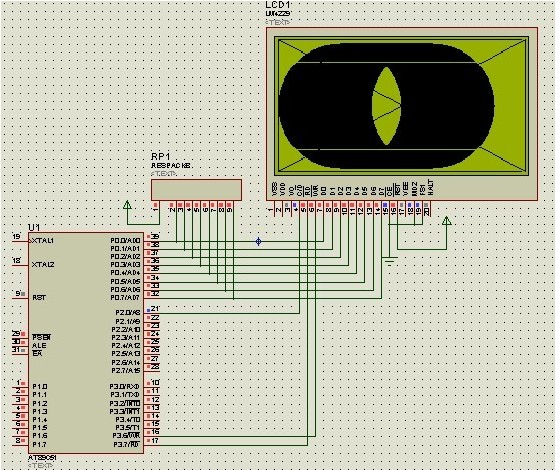

#include"reg51.h"
sbit cd = P2^0;
unsigned char pdata *addr;
#define uchar unsigned char
#define uint unsigned short
void lcd_writecom_two(uchar onedat,uchar twodat,uchar com);
void lcd_writedat_onebyte(uchar onedat,uchar com);
uchar lcd_readdat_onebyte(uchar com);
void lcd_writedat_nbyte(uchar *dat,uchar len);
void lcd_readdat_nbyte(uchar *dat ,uchar len);
void clear_point(uchar x,uchar y);
void sel_point(uchar x,uchar y);
void sel_rmiddling(uchar x,uchar y);
void clr_rmiddling(uchar x,uchar y);
void sel_rbig(uchar x,uchar y);
void clr_rbig(uchar x,uchar y);
void graph_mode_writeword(uchar x,uchar y,uchar *dat);
void graph_mode_write_letter(uchar x,uchar y,uchar *dat);
void rhorizontal(uchar x0,uchar x1,uchar y);
void erect(uchar y0,uchar y1,uchar x);
void Draw_line(uchar x0,uchar y0,uchar x1,uchar y1);
void draw_circle(int x, int y, int r);
void lcd_init();
/**********************************
讀取lcd狀態
**********************************/
uchar lcd_readcom()
{
uchar temp;
cd=1;
addr = 0xff;
temp = *addr;
return temp;
}
/*********************************
判斷指令/數據讀寫忙碌狀態
*********************************/
void check_busy()
{
uchar temp;
do{
temp=lcd_readcom();
}while((temp&0x03)!=0x03);
}
/*********************************
判斷數據自動寫忙碌狀態
*********************************/
void check_auto_write_busy()
{
uchar temp;
do{
temp=lcd_readcom();
}while((temp&0x08)!=0x08);
}
/*********************************
判斷數據自動讀忙碌狀態
*********************************/
void check_auto_read_busy()
{
uchar temp;
do{
temp=lcd_readcom();
}while((temp&0x04)!=0x04);
}
/*********************************
向lcd寫命令
*********************************/
void lcd_writecom(uchar dat)
{
check_busy();
cd=1;
*addr = dat;
}
/************************************
向lcd寫數據
************************************/
void lcd_writedat(uchar dat)
{
check_busy();
cd=0;
*addr = dat;
}
/********************************
從lcd讀數據
*********************************/
uchar lcd_readdat()
{
uchar temp;
cd=0;
addr = 0xff;
temp = *addr;
return temp;
}
/************************************************
發出命令控制 參數 低onedat 高twodat 命令com
*************************************************/
void lcd_writecom_two(uchar onedat,uchar twodat,uchar com)
{
lcd_writedat(onedat);
lcd_writedat(twodat);
lcd_writecom(com);
}
/**********************************************
一次寫一個數據 對應地址指針位置
**********************************************/
void lcd_writedat_onebyte(uchar onedat,uchar com)
{
lcd_writedat(onedat);
lcd_writecom(com);
}
/**********************************************
一次讀一個數據 對應地址指針位置
**********************************************/
uchar lcd_readdat_onebyte(uchar com)
{
uchar dat;
lcd_writecom(com);
dat=lcd_readdat();
return dat;
}
/****************************************
一次寫n個數據 對應地址指針位置
****************************************/
void lcd_writedat_nbyte(uchar *dat,uchar len)
{
lcd_writecom(0xb0);
check_auto_write_busy();
while(len)
{
lcd_writedat(*dat);
dat++;
len--;
}
lcd_writecom(0xb2);
}
/****************************************
一次讀n個數據 對應地址指針位置
****************************************/
void lcd_readdat_nbyte(uchar *dat ,uchar len)
{
lcd_writecom(0xb1);
check_auto_read_busy();
while(len)
{
*dat=lcd_readdat();
dat++;
len--;
}
lcd_writecom(0xb2);
}
/************************************************
清除一個點坐標 X,Y 左上角第一個點為0，0
************************************************/
void clear_point(uchar x,uchar y)
{
uint addr;
uchar temp1,temp2;
addr=(y<<5)+(y<<3)+(x>>3);//32+8
temp1=addr;//&0x00ff;
temp2=addr>>8;
lcd_writecom_two(temp1,temp2,0x24);
lcd_writecom(0xf7-(x&0x07));
}
/************************************************
點亮一個點 坐標 X,Y 左上角第一個點為0，0
************************************************/
void sel_point(uchar x,uchar y)
{
uint addr;
uchar temp1,temp2;
addr=(y<<5)+(y<<3)+(x>>3);//32+8
temp1=addr;//&0x00ff;
temp2=addr>>8;
lcd_writecom_two(temp1,temp2,0x24);
lcd_writecom(0xff-(x&0x07));
}
/*************************************************
畫中等大小的點 4*4（用畫點方法 效率低）
*************************************************/
/*sel_middling(uchar x,uchar y)
{
uint addr;
uchar temp1,temp2,n;
addr=y*160+(x>>1);//x/8*4;
for(n=0;n<4;n++)
{
temp1=addr%6;
temp2=addr>>8;
lcd_writecom_two(temp1,temp2,0x24);
if(x%2)
{
lcd_writecom(0xfb);
lcd_writecom(0xfa);
lcd_writecom(0xf9);
lcd_writecom(0xf8);
}
else
{
lcd_writecom(0xff);
lcd_writecom(0xfe);
lcd_writecom(0xfd);
lcd_writecom(0xfc);
}
addr+=40;
}
}*/
/*************************************************
畫中等大小的點 4*4（用讀修改寫 效率高）
*************************************************/
void sel_rmiddling(uchar x,uchar y)
{
uint addr;
uchar temp1,temp2,n,dat;
addr=(y<<7)+(y<<5)+(x>>1);//x/8*4;//128+32
for(n=0;n<4;n++)
{
temp1=addr;//&0x0ff;
temp2=addr>>8;
lcd_writecom_two(temp1,temp2,0x24);
if(x&0x01)//x%2
{
dat=(lcd_readdat_onebyte(0xc5))|0x0f;
lcd_writedat_onebyte(dat,0xc4);
}
else
{
dat=(lcd_readdat_onebyte(0xc5))|0xf0;
lcd_writedat_onebyte(dat,0xc4);
}
addr+=40;
}
}
/*************************************************
清楚中等大小的點 4*4（用清點方式 效率底）
*************************************************/
/*clr_middling(uchar x,uchar y)
{
uint addr;
uchar temp1,temp2,n;
addr=y*160+(x>>1);//x/8*4;
for(n=0;n<4;n++)
{
temp1=addr%6;
temp2=addr>>8;
lcd_writecom_two(temp1,temp2,0x24);
if(x%2)
{
lcd_writecom(0xf3);
lcd_writecom(0xf2);
lcd_writecom(0xf1);
lcd_writecom(0xf0);
}
else
{
lcd_writecom(0xf7);
lcd_writecom(0xf6);
lcd_writecom(0xf5);
lcd_writecom(0xf4);
}
addr+=40;
}
}*/
/*************************************************
清楚中等大小的點 4*4（用讀修改寫 效率高）
*************************************************/
void clr_rmiddling(uchar x,uchar y)
{
uint addr;
uchar temp1,temp2,n,dat;
addr=(y<<7)+(y<<5)+(x>>1);//x/8*4;//128+32
for(n=0;n<4;n++)
{
temp1=addr;//&0xff;
temp2=addr>>8;
lcd_writecom_two(temp1,temp2,0x24);
if(x&0x01)
{
dat=(lcd_readdat_onebyte(0xc5))&0xf0;
lcd_writedat_onebyte(dat,0xc4);
}
else
{
dat=(lcd_readdat_onebyte(0xc5))&0x0f;
lcd_writedat_onebyte(dat,0xc4);
}
addr+=40;
}
}
/*********************************************************
畫8*8的大點（用畫點方式 速度慢）
*********************************************************/
/*void sel_big(uchar x,uchar y)
{
uint addr;
uchar temp1,temp2,n;
addr=(y<<8)+(y<<6)+(x);//x/8*4;y*320=y*(256+64)=(y<<8)+(y<<6)
for(n=0;n<8;n++)
{
temp1=addr&0x00ff;//addr%6
temp2=addr>>8;
lcd_writecom_two(temp1,temp2,0x24);
lcd_writecom(0xfb);
lcd_writecom(0xfa);
lcd_writecom(0xf9);
lcd_writecom(0xf8);
lcd_writecom(0xff);
lcd_writecom(0xfe);
lcd_writecom(0xfd);
lcd_writecom(0xfc);
addr+=40;
}
}
*/
/*********************************************************
畫8*8的大點（用讀改寫方式 速度快）
*********************************************************/
void sel_rbig(uchar x,uchar y)
{
uint addr;
uchar temp1,temp2,n,dat;
addr=(y<<8)+(y<<6)+(x);//x/8*4;y*320=y*(256+64)=(y<<8)+(y<<6)
for(n=0;n<8;n++)
{
temp1=addr;//&0x00ff;//addr%6
temp2=addr>>8;
lcd_writecom_two(temp1,temp2,0x24);
//dat=(lcd_readdat_onebyte(0xc5))|0xff;
dat=0xff;
lcd_writedat_onebyte(dat,0xc4);
addr+=40;
}
}
/*********************************************************
清楚8*8的大點（用畫點方式 速度慢）
*********************************************************/
/*void clr_big(uchar x,uchar y)
{
uint addr;
uchar temp1,temp2,n;
addr=(y<<8)+(y<<6)+(x);//x/8*4;y*320=y*(256+64)=(y<<8)+(y<<6)
for(n=0;n<8;n++)
{
temp1=addr&0x00ff;//addr%6
temp2=addr>>8;
lcd_writecom_two(temp1,temp2,0x24);
lcd_writecom(0xf3);
lcd_writecom(0xf2);
lcd_writecom(0xf1);
lcd_writecom(0xf0);
lcd_writecom(0xf7);
lcd_writecom(0xf6);
lcd_writecom(0xf5);
lcd_writecom(0xf4);
addr+=40;
}
}
*/
/*********************************************************
清除8*8的大點（用讀修改寫方式 速度快）
*********************************************************/
void clr_rbig(uchar x,uchar y)
{
uint addr;
uchar temp1,temp2,n,dat;
addr=(y<<8)+(y<<6)+(x);//x/8*4;y*320=y*(256+64)=(y<<8)+(y<<6)
for(n=0;n<8;n++)
{
temp1=addr;//&0x00ff;//addr%6
temp2=addr>>8;
lcd_writecom_two(temp1,temp2,0x24);
//dat=(lcd_readdat_onebyte(0xc5))|0x00;
dat=0x00;
lcd_writedat_onebyte(dat,0xc4);
addr+=40;
}
}
/*************************************************************
圖形方式 屏上寫漢字 16*16
************************************************************/
void graph_mode_writeword(uchar x,uchar y,uchar *dat)
{
uint addr;
uint temp1;
uchar n;
temp1=y;temp1=(temp1<<9)+(temp1<<7);//512+128
addr=temp1+(x<<1);
for(n=0;n<16;n++)
{
lcd_writecom_two((addr&0x00ff),(addr>>8),0x24);
lcd_writedat_onebyte(*dat,0xc0);
dat++;
lcd_writedat_onebyte(*dat,0xc4);
dat++;
addr=addr+40;
}
}
/*************************************************************
圖形方式 屏上寫字母，數字 8*16
************************************************************/
void graph_mode_write_letter(uchar x,uchar y,uchar *dat)
{
uint addr;
uint temp1;
uchar n;
temp1=y;temp1=(temp1<<9)+(temp1<<7);//512+128
addr=temp1+(x<<1);
for(n=0;n<16;n++)
{
lcd_writecom_two((addr&0x00ff),(addr>>8),0x24);
lcd_writedat_onebyte(*dat,0xc0);
dat++;
addr=addr+40;
}
}
/******************************************************
用畫點的方式劃橫線 （可以用讀改寫的方式）
******************************************************/
/*void horizontal(uchar x0,uchar x1,uchar y)
{
uchar temp,n;
if(x0>x1)
{
temp=x0;
x0=x1;
x1=temp;
}
n=x1-x0;
for(;n>0;n--)
{
sel_point(x0+n,y);
}
}*/
/*************************************
劃橫線 （用讀改寫的方式）
***************************************/
uchar get_num(uchar x0)
{
uchar dat;
switch(x0)
{
case 0: dat=0xff;break;
case 1: dat=0x7f;break;
case 2: dat=0x3f;break;
case 3: dat=0x1f;break;
case 4: dat=0x0f;break;
case 5: dat=0x07;break;
case 6: dat=0x03;break;
case 7: dat=0x01;break;
}
return dat;
}
uchar get_num_n(uchar x1)
{
uchar dat;
switch(x1)
{
case 0: dat=0x80;break;
case 1: dat=0xc0;break;
case 2: dat=0xe0;break;
case 3: dat=0xf0;break;
case 4: dat=0xf8;break;
case 5: dat=0xfc;break;
case 6: dat=0xfe;break;
case 7: dat=0xff;break;
}
return dat;
}
void rhorizontal(uchar x0,uchar x1,uchar y)
{
uint addr;
uchar temp,n,temp1,temp2,dat,dat1;
if(x0>x1)
{
temp=x0;
x0=x1;
x1=temp;
}
addr=(y<<5)+(y<<3)+(x0>>3);
temp1=addr;//&0xff;
temp2=addr>>8;
lcd_writecom_two(temp1,temp2,0x24);
lcd_writecom_two(temp1,temp2,0x24);
n=x1-x0;
dat1=lcd_readdat_onebyte(0xc5);
if((x0>>3)!=(x1>>3))
{
lcd_writedat_onebyte((get_num(x0&0x3)|dat1),0xc0);
temp1=x0>>3;
temp2=x1>>3;
temp=temp2-temp1-1;
lcd_writecom(0xb0);
check_auto_write_busy();
while(temp)
{
lcd_writedat(0xff);
temp--;
}
lcd_writecom(0xb2);
dat1=lcd_readdat_onebyte(0xc5);
lcd_writedat_onebyte((get_num_n(x1&0x03)|dat1),0xc4);
}
else
{
x0=x0&0x07;
x1=x1%0x07;
dat =~(get_num(x0)^get_num_n(x1));
lcd_writedat_onebyte((dat|dat1),0xc4);
}
}
/*****************************************
用畫點的方式畫豎線
*****************************************/
void erect(uchar y0,uchar y1,uchar x)
{
uchar temp,n;
if(y0>y1)
{
temp=y0;
y0=y1;
y1=temp;
}
n=y1-y0;
for(;n>0;n--)
{
sel_point(x,y0+n);
}
}
/*******************************************************
布蘭森漢姆(Bresenham)算法畫線 兩端點（x0,y0） (x1,y1)
*******************************************************/
void Draw_line(uchar x0,uchar y0,uchar x1,uchar y1)
{
int dx,dy; //定義X.Y軸上增加的變量值
int sub;
int temp; //起點、終點大小比較，交換數據時的中間變量
uchar flag;
if(x0>x1) //X軸上，起點大于終點，交換數據
{
temp=x1;
x1=x0;
x0=temp;
temp=y1;
y1=y0;
y0=temp;
}
dx=x1-x0; //X軸方向上的增量
dy=y1-y0; //Y軸方向上的增量
if(dx==0)
erect(y0,y1,x0);
if(dy==0)
rhorizontal(x0,x1,y0);
if(dy>0)
flag=1;
else
flag=0;
if((dx!=0)&&(dy!=0))
{
// 布蘭森漢姆(Bresenham)算法畫線 /
if(flag==1)
{
if(dx>=dy) //*近X軸
{
sub=2*dy-dx; //計算下個點的位置
while(x0!=x1)
{
sel_point(x0,y0); //畫起點
x0++; // X軸上加1
if(sub>0) // 判斷下下個點的位置
{
y0++; // 為右上相鄰點，即（x0+1,y0+1）
sub+=2*dy-2*dx;
}
else
sub+=2*dy; // 判斷下下個點的位置
}
sel_point(x0,y0);
}
else
{
sub=2*dy-dx; //*近Y軸
while(y0!=y1)
{
sel_point(x0,y0); //畫起點
y0++;
if(sub>0) //判斷下下個點的位置
{
x0++;
sub+=2*dx-2*dy;
}
else
sub+=2*dx;
}
sel_point(x0,y0);
}
}
else
{
dy=y0-y1;
if(dx>=dy) //*近X軸
{
sub=2*dy-dx; //計算下個點的位置
while(x0!=x1)
{
sel_point(x0,y0); //畫起點
x0++; // X軸上加1
if(sub>0) // 判斷下下個點的位置
{
y0--; // 為右上相鄰點，即（x0+1,y0+1）
sub+=2*dy-2*dx;
}
else
sub+=2*dy; // 判斷下下個點的位置
}
sel_point(x0,y0);
}
else
{
sub=2*dx-dy; //*近Y軸
while(y0!=y1)
{
sel_point(x0,y0); //畫起點
y0--;
if(sub>0) //判斷下下個點的位置
{
x0++;
sub+=2*dx-2*dy;
}
else
sub+=2*dx;
}
sel_point(x0,y0);
}
}
}
}
/****************************************************
畫圓 圓點（x，y） 半徑 r
****************************************************/
void draw_circle(int x, int y, int r)
{
int a, b, num;
a = 0;
b = r;
while(2 * b * b >= r * r) // 1/8圓即可
{
sel_point(x + a, y - b); // 0~1
sel_point(x - a, y - b); // 0~7
sel_point(x - a, y + b); // 4~5
sel_point(x + a, y + b); // 4~3
sel_point(x + b, y + a); // 2~3
sel_point(x + b, y - a); // 2~1
sel_point(x - b, y - a); // 6~7
sel_point(x - b, y + a); // 6~5
a++;
num = (a * a + b * b) - r*r;
if(num > 0)
{
b--;
a--;
}
}
}
void lcd_init()
{
lcd_writecom_two(0x00,0x00,0x24);
lcd_writecom_two(0x00,0x00,0x21);
lcd_writecom_two(0x00,0x00,0x42);
lcd_writecom_two(0x28,0x00,0x43);//28
lcd_writecom_two(0x00,0x00,0x40);
lcd_writecom_two(0x01e,0x00,0x41);//1e
lcd_writecom(0xa0);
lcd_writecom(0x98);
lcd_writecom(0x80);
}
main()
{
unsigned char i;
lcd_init();
Draw_line(0,0,239,127);
Draw_line(0,127,239,0);
Draw_line(0,0,239,0);
Draw_line(0,127,239,127);
Draw_line(0,0,0,127);
Draw_line(239,0,239,127);
while(1)
{
for(i=60;i<150;i++)
draw_circle(i,64, 60);
}
}
