程序代碼：

/*

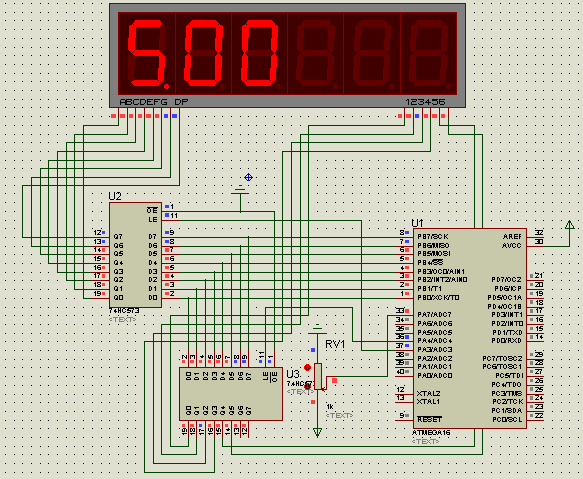

程序功能：用單片機內部AD實現外部電壓轉換為數字信號

作者：朱波

時間：2012年1月14日

AD工作流程：1.配置引腳為不帶上拉電阻的輸入

   2.進行ADC多工選擇寄存器（ADMUX）的設置（參考電壓的選擇和輸入通道、增益的選擇）

3.進行ADC控制和狀態寄存器A（ADCSRA） 的設置（使能AD）

4.進行ADC控制和狀態寄存器A（ADCSRA） 的設置（啟動AD）

5.進行查詢設置（轉換完成后跳出循環）

6.進行ADC數據寄存器（ADCL、ADCH）的設置

7.返回AD轉換結果

完整程序源代碼下載：http://www.zg4o1577.cn/f/hdjz.rar

滑動窗口均值濾波函數應用的注意事項： Aver_Voltage(mega16_ad())函數的應用和

#define ADC_BUFF_SIZE_BIT_COUNT 5

    #define ADC_BUFF_SIZE (1<<ADC_BUFF_SIZE_BIT_COUNT)

當我們定義ADC_BUFF_SIZE_BIT_COUNT為5的時候，ADC_BUFF_SIZE的值就相當于2的

5次方，也就是第一句話的值越大求得平均值范圍就越大

*/

#include<iom16v.h>

#include<macros.h>

#define uchar unsigned char

#define uint unsigned int

#define ADC_BUFF_SIZE_BIT_COUNT 6

#define ADC_BUFF_SIZE (1<<ADC_BUFF_SIZE_BIT_COUNT)

uint Aver_Volt;

const  table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d, 0x07,

          0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

void delay(uint ms)

{

        uint i,j;

for(i=0;i<ms;i++)

  {

  for(j=0;j<1141;j++);

       }

}

void show(uchar j,uchar k)

{

DDRA|=BIT(3);

DDRA|=BIT(4);

DDRB=0XFF;

    PORTA|=BIT(3);

PORTB=table[j];

PORTA&=~BIT(3);

PORTB=0XFF;

PORTB&=~BIT(k);

PORTA|=BIT(4);

PORTA&=~BIT(4);

delay(1);

}

uint mega16_ad()

{

  uint addata;

DDRA&=~BIT(PA7);//設置PA0為輸入

PORTA&=~BIT(PA7);//無上拉電阻的輸入

ADMUX=0x47;//ADC多工選擇寄存器0100 0000

           //解釋：ADC0單端輸入參考電壓選擇為AVCC、AREF引腳外加濾波電容

ADCSRA=0X80;//1000 0000使能AD

ADCSRA|=BIT(ADSC); //啟動AD

while(!(ADCSRA&(BIT(ADIF))));//查詢

addata=ADCL;

addata=addata+ADCH*256;

return addata;

}

unsigned int Aver_Voltage(unsigned int Curr_Volt)

{

  static unsigned int Arr_Voltage[ADC_BUFF_SIZE];//定義濾波數組

static unsigned char s_cBufferCounter=0;//定義元素指針并賦初值

unsigned int s_dTotal=0;//總數，平均電壓

unsigned char n;

Arr_Voltage[s_cBufferCounter]=Curr_Volt;//將A/D采樣值加入到數組中

for(n=0;n<ADC_BUFF_SIZE;n++)//計算數組中元素的總和

{

s_dTotal+=Arr_Voltage[n];

}

Aver_Volt=s_dTotal>>ADC_BUFF_SIZE_BIT_COUNT;//用移位的方式做除法，計算平均值

s_cBufferCounter++;

if(s_cBufferCounter==ADC_BUFF_SIZE)

  s_cBufferCounter=0;

return Aver_Volt;

}

void main()

{

  uint ada,i,ad[4];

while(1)

{

   //ada=mega16_ad();

  Aver_Voltage(mega16_ad());

  for(i=0;i<4;i++)

  {

    ad[3-i]=Aver_Volt%10;

Aver_Volt=Aver_Volt/10;

  }

  for(i=0;i<4;i++)

  {

   show(ad[i],i);

 delay(2);



  }

   }

}
