74HC595是一個8位移位寄存器的數字芯片，并具有輸出鎖存和三態輸出。
既然可以驅動了那么多的數碼管，驅動大屏點陣還是夢？絕對不是夢？
引腳功能：
第8腳GND，電源地。
第16腳VCC，電源正極
第14腳DATA，串行數據輸入口，顯示數據由此進入，必須有時鐘信號的配合才能移入。
第13腳EN，使能口，當該引腳上為“1”時QA~QH口全部為“1”，為“0”時QA~QH的輸出由輸入的數據控制。
第12腳STB，鎖存口，當輸入的數據在傳入寄存器后，只有供給一個鎖存信號才能將移入的數據送QA~QH口輸出。
第11腳CLK，時鐘口，每一個時鐘信號將移入一位數據到寄存器。
第10腳SCLR，復位口，只要有復位信號，寄存器內移入的數據將清空，顯示屏不用該腳，一般接VCC。
第9腳DOUT，串行數據輸出端，將數據傳到下一個。
第15、1~7腳，并行輸出口也就是驅動輸出口，驅動LED。

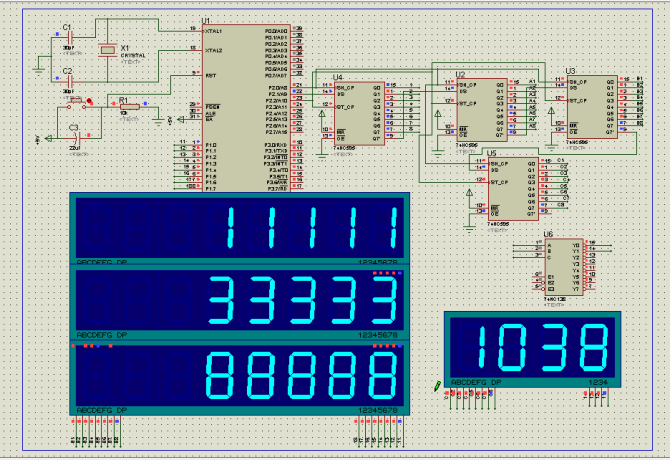

附上仿真圖：
驅動程序也很簡單：
#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
uchar code display[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
uchar buf[5];
sbit SH=P2^0;
sbit SDA=P2^1;
sbit ST=P2^2;
uchar count,sec,min;
void delay(unsigned char i)
{
unsigned char j=220;
while(i--)
while(j--);
}
void write_595(uchar p)
{
uchar i,temp;
temp=p;
for(i=0;i<8;i++)
{
if(temp&0x80) SDA=1;
else SDA=0;
SH=0;
_nop_();
_nop_();
SH=1;
temp<<=1;
}
}
void init_T() //中斷和定時器初始化
{
IE=0x82; //打開總中斷，定時器T1和T0中斷
TMOD=0x01; //設定T1，T0位工作方式1
TH0=0x9e;
TL0=0x58; //T0裝初值
TR0=1; //開始時鐘開始工作
}
void main()
{
uchar scan,i;
init_T();
while(1)
{
buf[0]=sec%10;
buf[1]=sec/10;
// buf[2]=;
buf[3]=min%10;
buf[4]=min/10;
scan=0x01;
for(i=0;i<5;i++)
{
ST=0;
ST=1;
write_595(~display[buf[i]]);
write_595(~display[sec%10]);
write_595(~display[sec/10]);
write_595(~display[min%10]);
delay(1);
P1=~scan;
scan<<=1;
}
}
}
void time_T0() interrupt 1 //定時器0，工作方式1，時鐘中斷
{
TH0=0x9e;
TL0=0x58; //T0裝初值
count++;
if(count==40)
{
count=0;
sec++;
if(sec==60)
{
sec=0;
min++;
if(min==60)
min=0;
}
}
}
