對于聲控模型，是基于數電和模電的比較簡單的電路，它的電路圖可以分為：聲控脈沖發生電路——單穩態延時電路——功率驅動放大電路。下面就其原理簡單的介紹下：
1.工作原理：

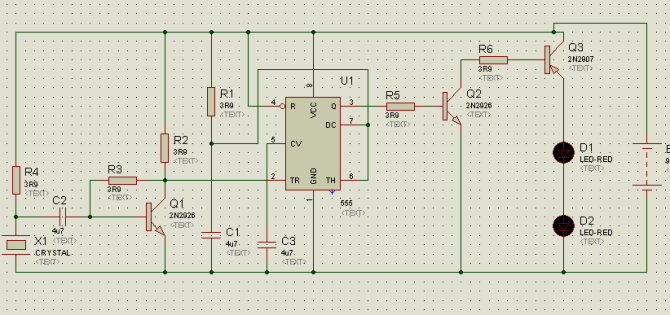

它實際上是一個“聲控延時小燈”電路。駐極體與晶體三極管VT1，電阻R1，和電阻R2等組成了聲控脈沖觸發電路，時基集成電路IC與電阻R3，電容器C等組成了典型單穩態延時電路，晶體三極管VT2，VT3和電阻R4，R5等組成了小電珠H的功率驅動放大電路。整個電路的電源由干電池GB提供。
平時，由于晶體三極管VT1的偏流電阻R1取值較大，所以VT1趨于截止狀態，其集電極輸出電壓高于1/3VDD=1.5V（VDD等于電源電壓，即4.5V），與之相連的時基集成電路IC的低電位觸發端2腳處于高電平，單穩態電路處于穩態。電容器Ｃ兩端通過IC的7，1腳被IC內部導通的三極管短路，IC的3腳輸出低電平，VT2，VT3均無偏流而截止，小電珠H不發光。
當在有效距離范圍內拍一下手掌時，突發的聲波被駐極體接收，并轉換成微弱的電信號，該信號的正半周經VT1放大后，從其集電極輸出負脈沖，時基集成電路IC的2腳獲得瞬間低于1/3VDD=1.5V 的低電平觸發信號,使IC組成的單穩態電路受觸發進入暫穩態(即延時狀態),IC的3腳輸出高電平,VT2獲得適合的偏流而導通,VT3進入完全飽和導通狀態,小電珠通電發出亮光，隨著IC的3腳變成高電平，IC內部導通的三極管截止，解除對電容器C的短路，電池GB通過電阻R3向電容器C開始充電，當C兩端的充電電壓（即IC的高電位觸發端6腳電位）達到2/3VDD=3V時，單穩態電路翻轉恢復穩態，IC內部三極管重新導通，C通過IC的7，1腳放電并被再次短路，IC的3腳重新輸出低電平，導通到VT2，VT3失去偏流而截止，H斷電自動熄滅。
電路中，小電珠H每次延時點亮的時間長短，取決于單穩態電路中電阻器R3，電容器C的時間常數，具體可以通過公式：T=1.1R3C來估算。按圖選擇R3和C的值，H延時點亮的時間約為1min。在晶體三極管VT1電流放大系數β，R1電阻值確定的情況下，通過改變R2的電阻值，可調整靜態時IC的2腳電位高低，也就是說，通過適當調整R2的電阻值，可以控制聲控靈敏度。
對于555就不多說了，還有三極管，數電模電課本上都有，但是在這里，有一點需要說的是，555的5腳一定要接一個小電容抗干擾，雖然理論上可有可無，但是實際的結果是，如果你不接電容，那么打開電源，2腳會是1/2Vcc，就是說3腳會出去高電平，因此燈開始是亮的，這是在我的數電老師的知道下得出來的結論。對于駐極體的使用，可以查查資料，看看原理，還有，這個駐極體最怕靜電，很容易壞，所以焊接的時候必須關掉電源。這個駐極體是我把寢室的座機拆了，所以室友挺支持的，感謝啊
在此感謝劉老師對我的耐心指導，我會繼續努力的。

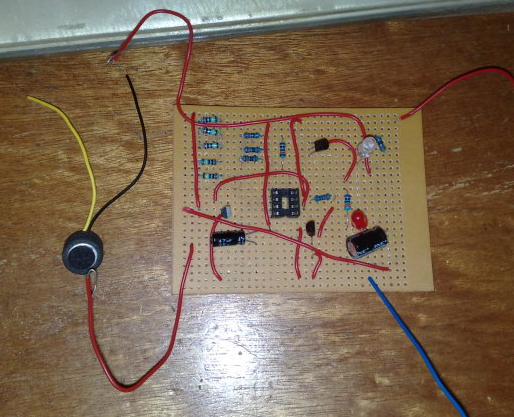

由于是第一次手工制作，所以板子焊的不美觀。
