功能說明：
HT48F49E控制8個LED構成的霹靂燈
介紹：
本例以 HT48F49E 為例，模擬流水燈的功能，用 LED 顯示輸出。PA 口每一位輸出接一個 LED，串聯一個470Ω電阻到地，即可完成初步電路。
通過這個例子，用戶可以了解到 HT48XX 單片機輸入輸出口的基本用法。
電路設計：

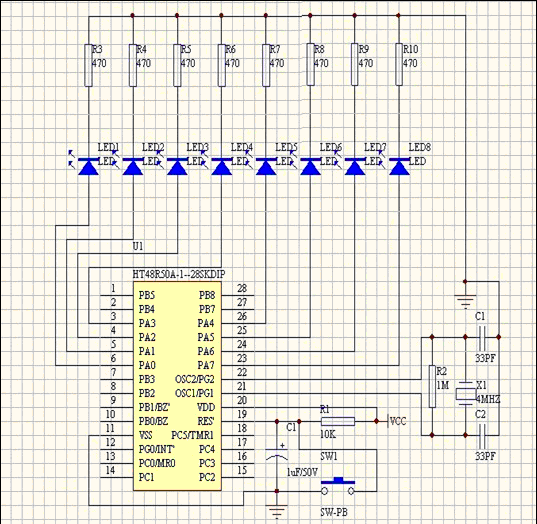

PA0-PA7 用作輸出，每一位連接一個電阻來控制一個 LED。通過左移(RLC)、右移(RRC)指令來控制點亮的 LED 左右移動。電路圖如下：
完整版本的源程序下載地址: http://www.zg4o1577.cn/f/htpld.rar
程序：
#include HT48F49E.inc
;-------------------------------
data .section 'data' ;定義數據寄存器
count1 db ? ;延時計數器0
count2 db ? ;延遲計數器1
lamp db ? ;亮燈狀態記錄器
;-------------------------------
code .section at 0 'code' ;程序段
org 00h
jmp start ;主程序開始
start:
mov a,0;(1)
mov pac,a ;PA口設為輸出
cpl acc ;ACC取反（為0FFH）
mov pa,a ;設定PA口初始狀態
mov a,1;(2)
mov lamp,a ;亮燈狀態值送到亮燈狀態記錄器
llamp: ;亮燈左移循環
mov a,lamp ;累加器的值送到亮燈狀態記錄器
cpl acc ;累加器值取反
mov pa,a ;點亮與亮燈狀態記錄器相對應的燈
call delay;(3) ;調用延時子程序
clr c ;清除進位標志
rlc lamp;(4) ;亮燈狀態記錄器值左移一位
sz lamp ;判斷亮燈狀態記錄器是否為0
jmp llamp;(5) ;如果不是就繼續循環
rrc lamp;(6) ;如果是，亮燈狀態記錄器值右移一位
rlamp: ;亮燈右移循環
mov a,lamp ;將亮燈狀態記錄器值送到累加器
cpl acc ;累加器值取反
mov pa,a ;點亮與亮燈狀態記錄器相對應的燈
call delay ;調用延時子程序
clr c ;清除進位標志
rrc lamp;(7) ;亮燈狀態記錄器值右移一位
sz lamp ;判斷亮燈狀態記錄器是否為0
jmp rlamp ;如果不是就繼續循環
rlc lamp ;如果是，亮燈狀態記錄器值左移一位
jmp llamp;(8) ;跳到左移循環
delay proc
mov a,0ffh
mov count1,a ;定義延時計數器1的初值
mov count2,a ;定義延時計數器2的初值
d1:
sdz count2 ;延時計數器2遞減，判斷是否為0
jmp d1 ;如果不是，跳到d1循環
sdz count1 ;延時計數器1遞減，判斷是否為0
jmp d1 ;如果不是，跳到d1循環
ret ;程序返回
delay endp ;延時子程序結束
end ;主程序結束
程序說明：
這段小程序能夠使八個 LED 依次點亮，先從左向右，然后從右向左。程序開始時先設定輸入輸出口的狀態（1），在這里設定所有的口為輸出，將 PA 口的控制寄存器 PAC 設為 0。然后設定輸出的初始狀態，PA 口的第一位設為 0，點亮第一個 LED（2）。為了能觀察到 LED的閃亮，（3）設定了延時子程序。通過亮燈狀態記錄器和累加器，點亮的 LED 由左移指令控制左移（4）。為了判斷左移時所有的 LED 是否都依次點亮過，可以測試亮燈狀態記錄器是否為 0（5），如果是則恢復亮燈狀態記錄器左移時的終值（6），程序向下執行，控制 LED右移。這次用右移指令 RRC 來控制（7），重復類似的過程。最后同樣判斷亮燈狀態記錄器是否為 0，如果是，則表明右移時所有的 LED 都已經點亮過，程序跳到開始處，重新開始循環（8）。
