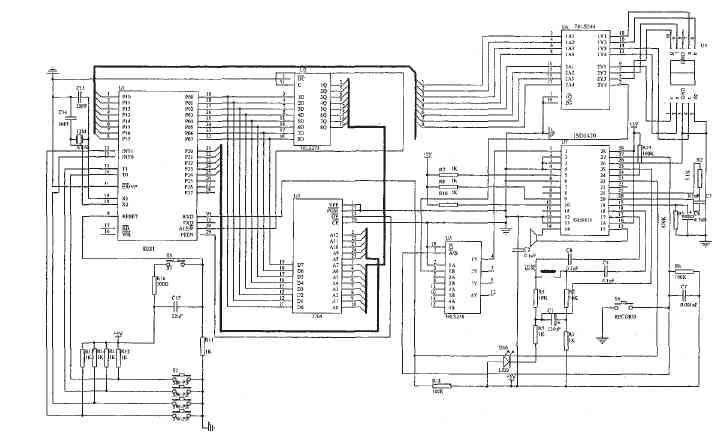

在知識比賽中， 特別是做搶答題目的時候， 在搶答過程中，為了知道哪一組或哪一位選手先答題，必須要設計一個系統來完成這個任務。如果在搶答中，靠視覺是很難判斷出哪組先答題。利用單片機系統來設計搶答器，使以上問題得以解決，即使兩組的搶答時間相差幾微秒，也可分辨出哪組優先答題。本文主要介紹了單片機搶答器設計及工作原理，以及它的實際用途。 ! 系統工作原理本系統采用8051單片機作為核心。控制系統的四個模塊分別為：存儲模塊、顯示模塊、語音模塊、搶答開關模塊。該搶答器系統通過開關電路四個按鍵輸入搶答信號；利用語音芯片ISD1420 完成語音的錄放功能； 利用存儲程序； 利用一個數碼管來完成顯示功能。工作時，用按鍵通過開關電路輸入各路的搶答信號，經單片機的處理， 輸出控制信號， 控制數碼管和語音芯片工作。在數碼管上顯示哪一組先答題，并通過語音系統讀出 “第9組請答題”，從而實現整個搶答過程。搶答器程序在本文下放給了一個還需要大家來完善，如果你有更好的設計請聯系我（www.zg4o1577.cn首頁有聯系方式),系統的原理圖如下圖
下面這個單片機搶答器設計程序，大家測試一下，有什么問題可直接與我聯系
*
1、如果想調節搶答時間或答題時間,按"搶答時間調節"鍵或"答題時間調節"鍵進入調節狀態,此時會顯示現在設定的搶答時間或回答時間值,如想加一秒按一下"加1s"鍵,如果想減一秒按一下"-1s"鍵，時間LED上會顯示改變后的時間，調整范圍為0s~99s, 0s時再減1s會跳到99，99s時再加1s會變到0s。
2、主持人按"搶答開始"鍵，會有提示音，并立刻進入搶答倒計時（預設15s搶答時間），如有選手搶答，會有提示音，并會顯示其號數并立刻進入回答倒計時（預設10s搶答時間），不進行搶答查詢，所以只有第一個按搶答的選手有效。倒數時間到小于5s會每秒響一下提示音。
3、如倒計時期間，主持人想停止倒計時可以隨時按"停止"按鍵，系統會自動進入準備狀態，等待主持人按"搶答開始"進入下次搶答計時。
4、如果主持人未按"搶答開始"鍵，而有人按了搶答按鍵，犯規搶答，LED上不斷閃爍FF和犯規號數并響個不停，直到按下"停止" 鍵為止。
*******************************************************************************************
P1.0為開始搶答，P1.7為停止，p1.1-p1.6為六路搶答輸入 數碼管段選P0口，位選P2口，蜂鳴器輸出為P3.6口
*******************************************************************************************
;============
OK EQU 20H ;搶答開始標志位;將P1口與P2口互換，P3.0-P1.0,P3.1-P1.7
RING EQU 22H ;響鈴標志位
ORG 0000H
AJMP MAIN
ORG 0003H
AJMP INT0SUB
ORG 000BH
AJMP T0INT
ORG 0013H
AJMP INT1SUB
ORG 001BH
AJMP T1INT
ORG 0040H
;===============-
;單片機搶答器主程序設計
;================
MAIN: MOV R1,#0FH ;初設搶答時間為15s
MOV R2,#0AH ;初設答題時間為10s
MOV TMOD,#11H ;設置未定時器/模式1
MOV TH0,#0F0H
MOV TL0,#0FFH ;越高發聲頻率越高,越尖
MOV TH1,#3CH
MOV TL1,#0B0H ;50ms為一次溢出中斷
SETB EA
SETB ET0
SETB ET1
SETB EX0
SETB EX1 ;允許四個中斷,T0/T1/INT0/INT1
CLR OK
CLR RING
SETB TR1
SETB TR0 ;一開始就運行定時器,以開始顯示FFF.如果想重新計數,重置TH1/TL1就可以了
;=====查詢程序=====
START: MOV R5,#0BH
MOV R4,#0BH
MOV R3,#0BH
ACALL DISPLAY ;未開始搶答時候顯示FFF
JB P1.0,NEXT ;ddddddd
ACALL DELAY
JB P1.0,NEXT ;去抖動,如果"開始鍵"按下就向下執行,否者跳到非法搶答查詢
ACALL BARK ;按鍵發聲
MOV A,R1
MOV R6,A ;送R1->R6,因為R1中保存了搶答時間
SETB OK ;搶答標志位,用于COUNT只程序中判斷是否查詢搶答
MOV R3,0AH ;搶答只顯示計時,滅號數
AJMP COUNT ;進入倒計時程序,"查詢有效搶答的程序"在COUNT里面
NEXT: JNB P1.1,FALSE1
JNB P1.2,FALSE2
JNB P1.3,FALSE3
JNB P1.4,FALSE4
JNB P1.5,FALSE5
JNB P1.6,FALSE6
AJMP START
;=====非法搶答處理程序=====
FALSE1: ACALL BARK ;按鍵發聲
MOV R3,#01H
AJMP ERROR
FALSE2: ACALL BARK
MOV R3,#02H
AJMP ERROR
FALSE3: ACALL BARK
MOV R3,#03H
AJMP ERROR
FALSE4: ACALL BARK
MOV R3,#04H
AJMP ERROR
FALSE5: ACALL BARK
MOV R3,#05H
AJMP ERROR
FALSE6: ACALL BARK
MOV R3,#06H
AJMP ERROR
;=====INT0(搶答時間R1調整程序)=====
INT0SUB:MOV A,R1
MOV B,#0AH
DIV AB
MOV R5,A
MOV R4,B
MOV R3,#0AH
ACALL DISPLAY ;先在兩個時間LED上顯示R1
JNB P3.4,INC0 ;P3.4為+1s鍵,如按下跳到INCO
JNB P3.5,DEC0 ;P3.5為-1s鍵,如按下跳到DECO
JNB P1.7,BACK0 ;P3.1為確定鍵,如按下跳到BACKO
AJMP INT0SUB
INC0: MOV A,R1
CJNE A,#63H,ADD0 ;如果不是99,R2加1,如果加到99了,R1就置0，重新加起。
MOV R1,#00H
ACALL DELAY1
AJMP INT0SUB
ADD0: INC R1
ACALL DELAY1
AJMP INT0SUB
DEC0: MOV A,R1
JZ SETR1 ;如果R1為0, R1就置99，
DEC R1
ACALL DELAY1
AJMP INT0SUB
SETR1: MOV R1,#63H
ACALL DELAY1
AJMP INT0SUB
BACK0: RETI
;=====INT1(回答時間R2調整程序)=====
INT1SUB:
MOV A,R2
MOV B,#0AH
DIV AB
MOV R5,A
MOV R4,B
MOV R3,#0AH
ACALL DISPLAY
JNB P3.4,INC1
JNB P3.5,DEC1
JNB P1.7,BACK1
AJMP INT1SUB
INC1: MOV A,R2
CJNE A,#63H,ADD1
MOV R2,#00H
ACALL DELAY1
AJMP INT1SUB
ADD1: INC R2
ACALL DELAY1
AJMP INT1SUB
DEC1: MOV A,R2
JZ SETR2
DEC R2
ACALL DELAY1
AJMP INT1SUB
SETR2: MOV R2,#63H
ACALL DELAY1
AJMP INT1SUB
BACK1: RETI
;=====倒計時程序(搶答倒計時和回答倒計時都跳到改程序)=====
COUNT: MOV R0,#00H ;重置定時器中斷次數
MOV TH1,#3CH
MOV TL1,#0B0H ;重置定時器
RECOUNT:
MOV A,R6 ;R6保存了倒計時的時間,之前先將搶答時間或回答時間給R6
MOV B,#0AH
DIV AB ;除十分出個位/十位
MOV 30H,A ;十位存于(30H)
MOV 31H,B ;個位存于(31H)
MOV R5,30H ;取十位
MOV R4,31H ;取個位
MOV A,R6
SUBB A,#07H
JNC LARGER ;大于5s跳到LARGER,小于等于5s會提醒
MOV A,R0
CJNE A,#0AH,FULL;1s中0.5s向下運行
CLR RING
AJMP CHECK
FULL: CJNE A,#14H,CHECK;下面系1s的情況,響并顯示號數并清R0,重新計
SETB RING
MOV A,R6
JZ QUIT ;計時完畢
MOV R0,#00H
DEC R6 ;一秒標志減1
AJMP CHECK
LARGER:
MOV A,R0
CJNE A,#14H,CHECK;如果1s向下運行,否者跳到查"停/顯示"
DEC R6 ;計時一秒R6自動減1
MOV R0,#00H
CHECK: JNB P1.7,QUIT ;如按下停止鍵退出
ACALL DISPLAY
JB OK,ACCOUT ;如果是搶答倒計時,如是則查詢搶答,否者跳過查詢繼續倒數(這里起到鎖搶答作用)
AJMP RECOUNT
ACCOUT:JNB P1.1,TRUE1
JNB P1.2,TRUE2
JNB P1.3,TRUE3
JNB P1.4,TRUE4
JNB P1.5,TRUE5
JNB P1.6,TRUE5
AJMP RECOUNT
QUIT: CLR OK ;如果按下了"停止鍵"執行的程序
CLR RING
AJMP START
;=====正常搶答處理程序=====
TRUE1: ACALL BARK ;按鍵發聲
MOV A,R2
MOV R6,A ;搶答時間R2送R6
MOV R3,#01H
CLR OK ;因為答題的計時不再查詢搶答,所以就鎖了搶答
AJMP COUNT
TRUE2: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#02H
CLR OK
AJMP COUNT
TRUE3: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#03H
CLR OK
AJMP COUNT
TRUE4: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#04H
CLR OK
AJMP COUNT
TRUE5: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#05H
CLR OK
AJMP COUNT
TRUE6: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#06H
CLR OK
AJMP COUNT
;=====犯規搶答程序=====
ERROR: MOV R0,#00H
MOV TH1,#3CH
MOV TL1,#0B0H
MOV 34H,R3 ;犯規號數暫存與(34H)
HERE: MOV A,R0
CJNE A,#0AH,FLASH ;0.5s向下運行->滅并停響
CLR RING
MOV R3,#0AH
MOV R4,#0AH
MOV R5,#0AH ;三燈全滅
AJMP CHECK1
FLASH: CJNE A,#14H,CHECK1 ;下面系1s的情況,響并顯示號數并清R0,重新計
SETB RING
MOV R0,#00H
MOV R3,34H ;取回號數
MOV R5,#0BH
MOV R4,#0BH ;顯示FF和號數
AJMP CHECK1
CHECK1:JNB P1.7,QUIT1
ACALL DISPLAY
AJMP HERE
QUIT1: CLR RING
CLR OK
AJMP START
;=====單片機搶答器顯示程序=====
DISPLAY:
MOV DPTR,#DAT1 ;查表顯示程序,利用P0口做段選碼口輸出/P2低三位做位選碼輸出,
MOV A,R5
MOVC A,@A+DPTR
MOV P2,#01H
MOV P0,A
ACALL DELAY
MOV DPTR,#DAT2
MOV A,R4
MOVC A,@A+DPTR
MOV P2,#02H
MOV P0,A
ACALL DELAY
MOV A,R3
MOVC A,@A+DPTR
MOV P2,#04H
MOV P0,A
ACALL DELAY
RET
DAT1:DB 00H,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh,00H,71H
;"滅","1","2","3","4","5","6","7","8","9","滅","F"
DAT2:DB 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh,00H,71H
;第一個為零,其他與上相同,因為十位如果為零顯示熄滅
;====加減時間延時(起到不會按下就加N個數)======
DELAY1: MOV 35H,#08H
LOOP0: ACALL DISPLAY
DJNZ 35H,LOOP0
RET
;=====延時(顯示和去抖動用到)=====
DELAY: MOV 32H,#12H
LOOP: MOV 33H,#0AFH
LOOP1: DJNZ 33H,LOOP1
DJNZ 32H,LOOP
RET
;=====發聲程序=====
BARK: SETB RING
ACALL DELAY1
ACALL DELAY1
CLR RING ;按鍵發聲
RET
;=====TO溢出中斷(響鈴程序)=====
T0INT: MOV TH0,#0ECH
MOV TL0,#0FFH
JNB RING,OUT;
CPL P3.6 ;RING標志位為1時候P3.6口不短取反使喇叭發出一定頻率的聲音
OUT: RETI
;=====T1溢出中斷(計時程序)=====
T1INT: MOV TH1,#3CH
MOV TL1,#0B0H
INC R0
RETI
END
