這篇程序的代碼還未理解清楚，再一次深刻發現自己的算法水平不行。今天學到的東西還行，就是那些C文件的一些知識。反正都是些優化的東西，以后肯定也用的著，過幾天有興趣的話，再去學習一下AVR單片機。

        程序代碼：硬件上與前面一樣，有點變化就是多了兩個翻頁的按鍵。到現在一整天的飯都還沒吃，該去吃了，干這個果然不會困。

#include <reg52.h>
#include <intrins.h>

sbit RS = P2^4;
sbit RW = P2^5;
sbit E  = P2^6;
sbit PSB= P2^1; //串并口選擇端  并高串低
#define DataPort P0

sbit KEY_ADD=P3^3; //按鍵
sbit KEY_DEC=P3^4;

unsigned char curr,currold;//全局變量，當前箭頭位置

unsigned char code user16x16[]={ //箭頭圖片
0x00,0x00,0x20,0x00,0x30,0x00,0x38,0x00,0x3C,0x00,0x3E,0x00,0x3F,0x00,0x3F,0x80,
0x3F,0xC0,0x3F,0x80,0x3F,0x00,0x3E,0x00,0x3C,0x00,0x38,0x00,0x30,0x00,0x20,0x00,
};

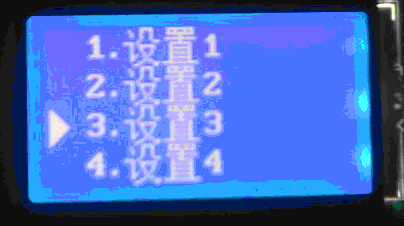

unsigned char code *MainMenu[]=
{
 {"  1.設置1"},
 {"  2.設置2"},
 {"  3.設置3"},
 {"  4.設置4"},
 {"  5.設置5"},
 {"  6.設置6"},
 {"  7.設置7"},
 {"  8.設置8"},
 {"  9.設置9"},
 {"  0.設置0"},
};

/***********************************************
                  延時函數
***********************************************/
void DelayUs2x(unsigned char t)
{
 while(--t);
}

void DelayMs(unsigned char t)
{

 while(t--)
 {
     DelayUs2x(245);
  DelayUs2x(245);
 }
}

/***********************************************
                判忙函數
***********************************************/
void Check_Busy()
{
    RS=0;  //寫命令
    RW=1;  //讀狀態
    E=1;
    DataPort=0xff;
    while((DataPort&0x80)==0x80);//忙則等待
    E=0;
}

/***********************************************
                寫入命令
***********************************************/
void Write_Cmd(unsigned char Cmd)
{
 Check_Busy();
 RS=0;  //寫命令
 RW=0;  //write
 E=1;
 DataPort=Cmd;
 DelayUs2x(5);
 E=0;
 DelayUs2x(5);
}

/***********************************************
                 寫入數據
***********************************************/
void Write_Data(unsigned char Data)
{
 Check_Busy();
 RS=1; //寫數據
 RW=0; //write
 E=1;
 DataPort=Data;
 DelayUs2x(5);
 E=0;
 DelayUs2x(5);
}

/***********************************************
               液晶屏初始化
***********************************************/
void Init_ST7920()
{
   DelayMs(40);           //大于40MS的延時程序
   PSB=1;                 //設置為8BIT并口工作模式
   DelayMs(1);            //延時
   Write_Cmd(0x30);       //選擇基本指令集
   DelayUs2x(50);         //延時大于100us
   Write_Cmd(0x30);       //選擇8bit數據流
   DelayUs2x(20);         //延時大于37us
   Write_Cmd(0x0c);       //開顯示(無游標、不反白)
   DelayUs2x(50);         //延時大于100us
   Write_Cmd(0x01);       //清除顯示，并且設定地址指針為00H
   DelayMs(15);           //延時大于10ms
   Write_Cmd(0x06);       //指定在資料的讀取及寫入時，設定游標的移動方向及指定顯示的移位，光標從右向左加1位移動
   DelayUs2x(50);         //延時大于100us
}

/***********************************************
                用戶自定義字符
***********************************************/
void CGRAM()
{
     int i;
     Write_Cmd(0x30);
     Write_Cmd(0x40);
     for(i=0;i<16;i++)
       {
        Write_Data(user16x16[i*2]);
        Write_Data(user16x16[i*2+1]);
      }
}

/***********************************************
               顯示用戶自定義字符
***********************************************/
void DisplayCGRAM(unsigned char x,unsigned char y)
{
 switch(y)
     {
   case 1: Write_Cmd(0x80+x);break;
   case 2: Write_Cmd(0x90+x);break;
   case 3: Write_Cmd(0x88+x);break;
   case 4: Write_Cmd(0x98+x);break;
      default:break;
  }
    Write_Data(00);
    Write_Data(00);
}

/***********************************************
                  顯示字符串
            x:橫坐標值，范圍0~8
            y:縱坐標值，范圍1~4
***********************************************/
void LCD_PutString(unsigned char x,unsigned char y,unsigned char code *s)
{
 switch(y)
     {
   case 1: Write_Cmd(0x80+x);break;
   case 2: Write_Cmd(0x90+x);break;
   case 3: Write_Cmd(0x88+x);break;
   case 4: Write_Cmd(0x98+x);break;
      default:break;
  }
 while(*s>0)
   {
      Write_Data(*s);
      s++;
      DelayUs2x(50);
   }
}

/***********************************************
                     清屏
***********************************************/
void ClrScreen()
{
   Write_Cmd(0x01);
   DelayMs(15);
}

/***********************************************
               調用顯示更新
***********************************************/
void DisplayUpdata(void)
{
    unsigned char num;
  ClrScreen();
 num=sizeof(MainMenu)/sizeof(MainMenu[0]);//判斷數組中數值個數
 if((0+(curr/4)*4)<num)
      LCD_PutString(0,1,MainMenu[0+(curr/4)*4]);
 else //如果超出數組最大元素，則寫空信息，不判斷此信息可能會出現亂碼
   LCD_PutString(0,1,"");
 if((1+(curr/4)*4)<num)
   LCD_PutString(0,2,MainMenu[1+(curr/4)*4]);
 else
   LCD_PutString(0,2,"");
 if((2+(curr/4)*4)<num)
   LCD_PutString(0,3,MainMenu[2+(curr/4)*4]);
 else
   LCD_PutString(0,3,"");
 if((3+(curr/4)*4)<num)
   LCD_PutString(0,4,MainMenu[3+(curr/4)*4]);
 else
   LCD_PutString(0,4,"");
 DisplayCGRAM(0,curr%4+1);
}

/***********************************************
                 MAIN
***********************************************/
void main()
{
   Init_ST7920();
   CGRAM(); //寫入自定義字符
   DisplayUpdata();
   while(1)
   {
     if(curr!=currold) //光標位置變化，則更新顯示
      {
       DisplayUpdata();
       currold=curr;
      }

   if(!KEY_ADD)
    {
     DelayMs(10);
     if(!KEY_ADD)
    {
        while(!KEY_ADD);
      {
    if(curr<sizeof(MainMenu)/sizeof(MainMenu[0])-1)
     //判斷數組中數值個數
     { curr++; }
      }
    }
 }

  if(!KEY_DEC)
    {
     DelayMs(10);
     if(!KEY_DEC)
    {
        while(!KEY_DEC);
      {
       if(curr>0)
     { curr--; }
    }
    }
 }
  }
}



這篇程序還是沒有涉及到變量，需要再去另外找一篇有涉及變量的程序。
