串口通訊對單片機而言意義重大，不但可以實現將單片機的數據傳輸到電腦端，而且也能實現電腦對單片機的控制，比如你可以把寫入單片機的數據碼顯示在電腦上，如可以使用一個按鍵，當按下它時使某一個字母如：AA，通過單片機的串口將它發送到電腦上顯示，起到仿真器的某些功效，站長在開發數據采集設備時就是通過串口來檢查數據正確與否的。
MCS-51內部含有一個可編程全雙工串行通信接口，具有UART的全部功能。該接口電路不僅能同時進行數據的發送和接收，也可作為一個同步移位寄存器使用。
在進行異步通信時，數據的發送和接收分別在各自的時鐘（TCLK和RCLK）控制下進行的，但都必須與字符位數的波特率保持一致。MCS-51串行口的發送和接收時鐘可由兩種方式產生，一種是由主機頻率fosc經分頻后產生，另一種方式是由內部定時器T1或T2的溢出率經16分頻后提供。

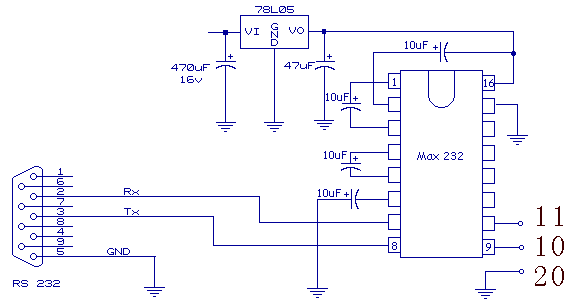

51單片機有一個全雙工的串行通訊口，所以單片機和電腦之間可以方便地進行串口通訊。進行串行通訊時要滿足一定的條件，比如電腦的串口是RS232電平的，而單片機的串口是TTL電平的，兩者之間必須有一個電平轉換電路，我們采用了專用芯片MAX232進行轉換，雖然也可以用幾個三極管進行模擬轉換，但是還是用專用芯片更簡單可靠。我們采用了三線制連接串口，也就是說和電腦的9針串口只連接其中的3根線：第5腳的GND、第2腳的RXD、第3腳的TXD。這是最簡單的連接方法，但是對我們來說已經足夠使用了，電路如下圖所示，MAX232的第10腳和單片機的11腳連接，第9腳和單片機的10腳連接，第15腳和單片機的20腳連接。本網站的提供的實驗板上已經裝配好了全部硬件。
串口通訊的硬件電路如上圖所示
為了能夠在電腦端看到單片機發出的數據，我們必須借助一個WINDOWS軟件進行觀察單片機串口通信，這里我們利用一個免費的電腦串口調試軟件。

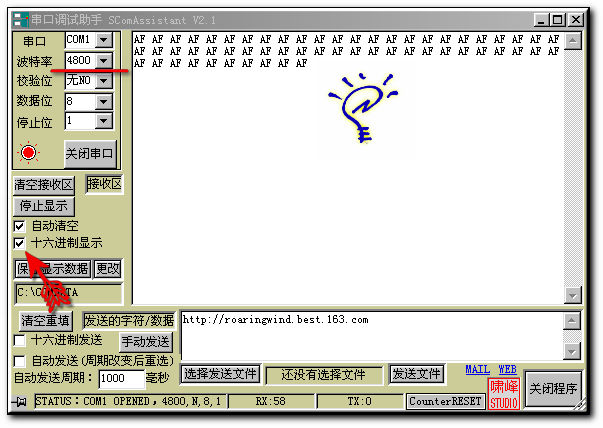

點擊這里可以下載并運行這個chuankou.exe串口調試軟件 這是一個綠色的軟件，無需安裝，可以直接在當前位置運行這個軟件。軟件界面如上圖，我們先要設置一下串口通訊的參數，將波特率調整為4800，勾選十六進制顯示。串口選擇為COM1，當然將網站提供的51單片機實驗板的串口也要和電腦的COM1連接，將燒寫有以下程序的單片機插入單片機實驗板的萬能插座中，并接通51單片機實驗板的電源，這時只要按下K1一次，在串口調試助手軟件的接收區界面中就會增加一個“AF”字符，表示單片機向電腦發送“AF”字符成功。串口實驗的源程序如下所示：
;這是一個AT89C51單片機實驗開發板向PC機的串口單向發送數據AF的演示程序
;采用MAX232專用芯片作RS232/TTL電平轉換.
;通訊波特率為4800KBPS,只要按下一次K1（就是P3.6引腳變成低電平）
;就發送一個16進制的AF字符
ORG 0000H
MOV SCON,#50H;設置成串口1方式
MOV TMOD,#20H;波特率發生器T1工作在模式2上
MOV PCON,#80H;波特率翻倍為2400x2=4800BPS
MOV TH1,#0F3H;預置初值(按照波特率2400BPS預置初值)
MOV TL1,#0F3H;預置初值(按照波特率2400BPS預置初值)
SETB TR1;啟動定時器T1
;以上完成通訊初始化設置
WRIT:JB P3.6,$;判斷K1是否按下,如果沒有按下就等待
ACALL DELAY10;延時10毫秒消觸點抖動
JB P3.6,WRIT;去除干擾信號
JNB P3.6,$;等待按鍵松開
MOV A,#0AFH;將16進制的字符AF發送到串口去
MOV SBUF,A;將AF通過串口發送出去
AJMP WRIT
;10毫秒延時子程序
DELAY10:MOV R4,#20
D2:MOV R5,#248
DJNZ R5,$
DJNZ R4,D2
RET
END
===============單片機串口通信=========================
一、發送和接收的過程如下：
串行口的發送過程由指令MOV SBUF，A啟動，即CPU由一條寫發送緩沖器的指令把數據（字符）寫入串行口的發送緩沖器SBUF（發）中，再由硬件電路自動在字符的始、末加上起始位（低電平）、停止位（高電平）及其它控制位（如奇偶位等），然后在移位脈沖SHIFT的控制下，低位在前，高位在后，從TXD端（方式0除外）一位位地向外發送。
串行口的接收與否受制于允許接收位REN的狀態，當REN被軟件置“1”后，允許接收器接收。接收端RXD一位位地接收數據，直到收到一個完整的字符數據后，控制電路進行最后一次移位，自動去掉啟始位，使接收中斷標志RI置“1”，并向CPU申請中斷。CPU響應中斷，用一條指令（MOV A，SBUF）把接收緩沖器SBUF（收）的內容讀入累加器。
TI和RI是由硬件置位的，但需要用軟件復位。
二、相關的寄存器
1、SBUF是兩個在物理上獨立的接收、發送緩沖器，可同時發送、接收數據。兩個緩沖器只用一個字節地址99H，可通過指令對SBUF的讀寫來區別是對接收緩沖器的操作還是對發送緩沖器的操作。串行口對外有兩條獨立的收發信號線RXD（P3.0）、TXD（P3.1），因此可以同時發送、接收數據，實現全雙工。
2、SCON寄存器用來控制串行口的工作方式和狀態，可按位尋址，其字節地址為98H。
3、PCON中的SMOD用來控制波特率加倍。
4、TMOD設置定時器1的工作方式，用來產生波特率
5、如果用到中斷，則還需要用到中斷相關的寄存器IE,IP等
三、四種工作方式：
方式0：
同步移位寄存器方式，其波特率是固定為振蕩頻率fosc的1/12。在這種工作方式下，發送和接收串行數據都通過RXD（P3.0）進行，從TXD（P3.1）輸出移位脈沖，控制外部的移位寄存器移位。1幀信息為8位，沒有起始位，停止位。
方式1：
8位UART，1幀信息為10位，其中一位起始位“0”、八位數據位（先低位后高位）和一個停止位“1”，波特率可變，根據定時器1的溢出率計算。
方式2：
9位UART，1幀信息為11位，其中一位起始位“0”、八位數據位（先低位后高位），一位控制位（第九位）和一個停止位“1”。波特率為振蕩頻率的1/64或1/32
方式3：
9位UART，幀信息為11位，其中一位起始位“0”、八位數據位（先低位后高位），一位控制位（第九位）和一個停止位“1”。波特率可變，根據定時器1的溢出率計算。
附加的第9位數據為SCON中的TB8的值，它由軟件置位或清零，可作為多機通信中地址/數據信息的標志位，也可作為數據的奇偶校驗位。
四、連接
由于串口用的是TTL電平，和RS232電平不同，因此，單片機和PC通信時需要進行電平轉換，常用的IC是MAX232,連接圖如圖所示，其中MAX232供電腳為＋5V，中間連接的電解電容取50V 1UF。

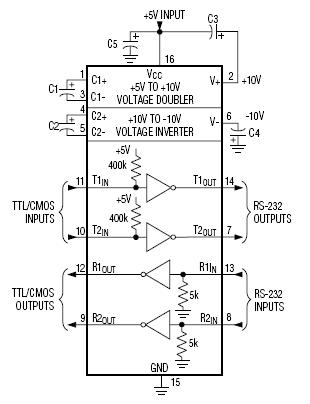

MAX232內部框圖

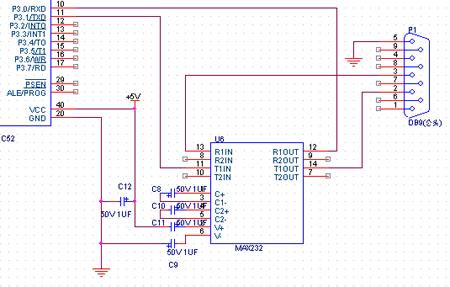

單片機和PC通信連接圖
即所謂的三線連接法。
===================================================
用VC來做個上位機軟件，用單片機來做下位機顯示，數據從PC機發送過來，經過單片機處理顯示。
首先你想把它學好，就一定要下苦功夫，因為這個不是一下子就能學好的，要經過不斷的實踐努力。
學習也有一段時間了，用的書是（《Visual C /Turbo C串口通信編程實踐》 龔建偉）但是發現自己可能毅力不夠，經常被一些困難所嚇倒。碰到問題時不能夠想方設法去解決。可能是可以學習例子太少了，網上的資源也不是很多。。。。。。
發現假如用MSCOMM控件來編的話，就是那個變量VARIANT，這個不好弄懂。學VC首先要有一定的C語言基礎，和C 基礎，可能是C 還沒學完，基礎不扎實，導致繼續下去有點困難。
先實現一個簡單的功能吧，用VC做個界面，當按下相應的鍵時，發送相應的數據到單片機中，然后將數據送到P0口來顯示。
呵呵，一定要把那個變量給弄懂了，這樣一切都好辦了
在后面的學習中，我將把學習的心得寫出來，與大家交流交流
有在學VC的朋友可以和我交流交流 ,大家一起進步
