教訓體會--注意關系運算優先級
首先：這個小程序搞了我兩天，加上焊板子共三天，當然是業余時間。也有24個小時了。
啊！！！啊！！ 啊！！！ 兩個晚上！！！我瞪著電腦兩個晚上，我拆了裝，裝了拆（下載程序不在本板子上)。最后，就在今天！（“今”讀四聲）18點。可讓我找到問題所在了！搞了兩個晚上，AD轉換控制流程，根本沒錯！！！！啊！！ 錯就錯在一個小地方，打死都想不到的地方。
具體錯在哪，請在下文中找！！！！
功能：STC12C2052AD AD轉換C程序 +PWM輸出功能 成功使用。
應用：AD檢測電壓進行過欠壓保護（繼電器控制）+PWM把直流電壓斬波成脈動直流。
板子功能：給手機電池充電。
降壓用的LM317，小電流應用應該夠了。沒時間去買開關管，就用的9013開關。

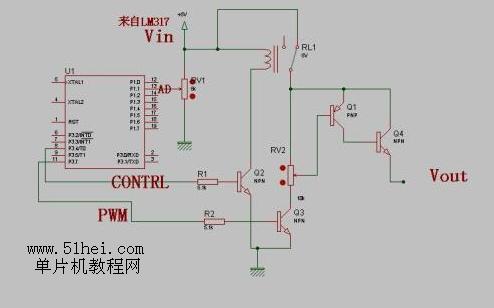

圖紙：
//以下是成功了的程序。如果你需要應用在你自己的項目中，您只需要更改io就能直接應用了 //程序的完整版本下載地址:http://www.zg4o1577.cn/ziliao/file/stc12c2052adde.rar #include <stc12c2052ad.h> //stc單片機專用的頭文件 #include <intrins.h> #define uchar unsigned char #define uint unsigned int #define AD_SPEED 0x60 //0110,0000 1 1 270個時鐘周期轉換一次， /************河北正定歡迎您！&&&&少占魚歡迎您！******************************/ // sbit M=P1^5; //過壓指示燈 sbit N=P1^3; //欠壓指示燈 sbit LED=P1^7; //工作正常燈 sbit CONTRL=P3^4; //輸出控制端 sbit PWM=P3^7; /****************************************************************/ void pwm(); void delayms(uint); uint ADC(); void InitADC(); void baohu(); float voltage=0.0; uint V; float VCC=5.05; uchar mtab[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; /***8**************************************************************/ void main() { CONTRL=0;//先關閉輸出 delayms(700); V=40; //這些是我差錯的時候添上去的。目的在于弄明白到底AD轉換了沒有。 voltage=4.0;//實踐證明，更換數值沒用，說明沒AD LED=0; CONTRL=1; voltage=V*VCC/256.00*5.00; delayms(1000); PWM=1; CONTRL=1;//繼電器工作，是保護狀態 delayms(1000); M=0; N=0; LED=0; delayms(2000); M=1; N=1; LED=1; pwm();//產生PWM波形 delayms(7000); delayms(100);//延時 InitADC(); delayms(20); V= ADC(); baohu(); while(1) { V= ADC(); baohu(); delayms(300); } } // // void pwm() { //PCA模塊工作于PWM模式 C程序 CMOD = 0x04; //用定時器0溢出做PCA脈沖 CL = 0x00; //PCA定時器低8位 地址：E9H CH = 0x00; //PCA高8位 地址 F9H CCON=0x00; CCAP0L = 0x60; //PWM模式時他倆用來控制占空比 CCAP0H = 0x60; //0xff-0xc0=0x3f 64/256=25% 占空比（溢出） CCAPM0 = 0x42; //0100,0010 Setup PCA module 0 in PWM mode // ECOM0=1使能比較 PWM0=1 使能CEX0腳用作脈寬調節輸出 /********************* PCA 模塊工作模式設置 (CCAPMn 寄存器 n= 0-3四種) 7 6 5 4 3 2 1 0 - ECOMn CAPPn CAPNn MATn TOGn PWMn ECCFn 選項： 0x00 無此操作 0x20 16位捕捉模式，由 CEXn上升沿觸發 0x10 16位捕捉模式，由CEXn下降沿觸發 0x30 16位捕捉模式，由CEXn的跳變觸發 0x48 16位軟件定時器 0x4c 16位高速輸出 0x42 8位PWM輸出 每個PCA模塊另外還對應兩個寄存器：CCAPnH和CCAPnL 。 捕獲或者比較時，它們用來 保存16位計數值，當工作于PWM模式時，用來控制占空比 *******************************/ TMOD=0x02; TH0=0x06; TL0=0x06; CR=1; //Start PCA Timer. TR0=1; } //AD轉換初始化 ----打開ADC電源 void InitADC() { P1=0xff; ADC_CONTR|=0x80; delayms(80); //這兩個寄存器用來設置 P1口四種狀態,每一位對應一個P1引腳 ，按狀態組合操作 /***************** P1M0 和P1M1 寄存器位 7 6 5 4 3 2 1 0 P1.7 P1.6 P1.5 P1.4 P1.3 P1.2 P1.1 P1.0 同理P3M0 P3M0 也是。因為STC12C2052AD只有兩個P口，所以只有這倆組 STC12C5410AD還多P2M0 P1M0 有三組 P1M0 P1M1 高 0 0 普通I0口 （準雙向） P1寄存器位 7 6 5 4 3 2 1 0 0 1 強推挽輸出 (20MA電流 )盡量少用 P1.7 P1.6 P1.5 P1.4 P1.3 P1.2 P1.1 P1.0 1 0 僅做輸入 A/D轉換時可用此模式 1 1 開漏 ,A/D轉換時可用此模式 例如： 要設置P1.2為 AD 輸入口 則 P1M0=0X02 ; P1M1=0X02; 開漏即可 當不用AD時，最好 關閉ADC電源 ，恢復為IO口狀態 ********************************/ P1M0=0x02;//這兩個寄存器用來設置 P1口四種狀態,每一位對應一個P1引腳 ，按狀態組合操作 P1M1=0x02;//設置P1.1為開漏狀態 } // AD轉換程序 /****************************************************** 注意：這個函數里注釋的命令是通用命令，可以針對所有AD通道使用，我這就認準了P1.1一個通道，所以直接 //賦值，省點"流量"！折磨我的問題就出在這個函數里的while等待語句 while (1) //等待A/D轉換結束 { if (ADC_CONTR & 0x10) //0001,0000 測試A/D轉換結束否 { break; } }
這是能用的，我原來寫的是：
while (ADC_CONTR & 0x10==0）；
這樣寫不能用，再說一遍：這樣就不能用了！！
至于為嘛，因為 優先級，“==”比&優先級高，
所以加個括號就可以了
while ( (ADC_CONTR & 0x10) == 0 ）；
不經常用C語言，就會記不住啦！！！
由此得到一個教訓；小問題影響效率
經驗：經常加一加括號會死啊，似乎也不耗“流量”吧！！
*********************************************/
uint ADC()
{
ADC_DATA = 0; //清除結果
ADC_CONTR = 0x60; //轉換速度設置 0x60 最快速度
ADC_CONTR = 0xE0; //1110,0000 清 ADC_FLAG, ADC_START 位和低 3 位
ADC_CONTR =0xe1;
// ADC_CONTR |= 0x01; //選擇 A/D 當前通道 P1.1
delayms(1); //使輸入電壓達到穩定
ADC_CONTR = 0xe9;
// ADC_CONTR |= 0x08; //0000,1000 令 ADCS = 1, 啟動A/D轉換,
while (1) //等待A/D轉換結束
{
if (ADC_CONTR & 0x10) //0001,0000 測試A/D轉換結束否
{ break; }
}
ADC_CONTR =0xe1;
//ADC_CONTR &= 0xE7; //1111,0111 清 ADC_FLAG 位, 關閉A/D轉換,
return ADC_DATA; //返回 A/D 10 位轉換結果
}
//
void baohu()
{
voltage=V*VCC/256.00*5.00;
if( voltage>5.25)
{ CONTRL=1;//過壓保護 ,關斷開關管控制端
M=0;
N=1;
LED=1;
}
if(voltage<4.60)
{
CONTRL=1;//保護繼電器打開，常閉觸點斷開保護
N=0;
M=1;
LED=1;
}
if(voltage>4.62&&voltage<5.24)
{
LED=0;
M=1;
N=1;
CONTRL=0;//繼電器斷開，正常狀態
}
}
void delayms(uint k)
{
uint data i,j;
for(i=0;i
