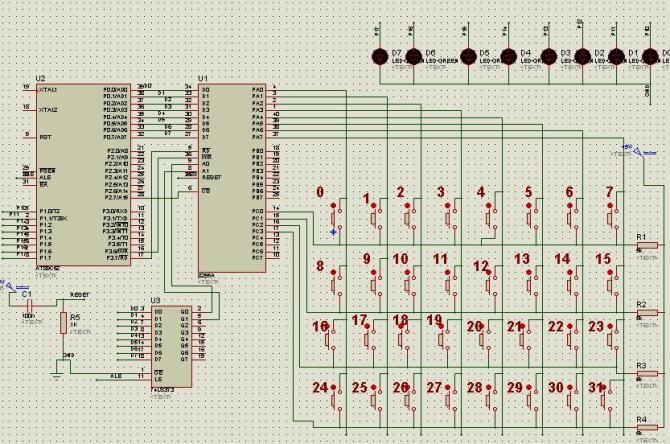

下面是電路圖：


51單片機+8255芯片的鍵盤掃描函數，只做了簡單的輸入輸出，利用P1口控制發光二極管亮，鍵值為7的話鍵碼是0x07；

源程序：


#include<reg51.h>
#include<absacc.h>
#define  uchar  unsigned  char
#define  uint   unsigned  int
#define LScan   XBYTE[0x7f00]  //列掃描地址
#define HScan   XBYTE[0x7f02]  //行掃描地址

//延時函數
void delay(uint i)
{uint j;
  for(j=i;j>0;j--)
   {  ;  }
}

//檢測有無按鍵按下的函數
uchar CheckKey()       //有按鍵按下返回0xff，無則返回0
{ uchar i;
 LScan =0x00;
  i=(HScan & 0x0f);
  if(i==0x0f) return(0);
  else  return(0xff);
 }
//********鍵盤掃描子函數***********
uchar KeyScan()
{       //無按鍵返回oxff，有則返回鍵碼
    uchar ScanCode;
 uchar CodeValue;
 uchar k;
 uchar i,j;
 if(CheckKey()==0)  return(0xff);     //無按鍵，返回0xff
 else
  {
   delay(200);                     //延時
   if(CheckKey()==0)
     return(0xff);        //無按鍵，返回0xff
   else
    {
     ScanCode=0x01;              //設置列掃描碼，初始值最低位為0
     for(i=0;i<8;i++)            //逐列掃描8次
      {
       k=0x01;                   //行掃描碼賦初值
       LScan=~ScanCode;            //送列掃描碼
       CodeValue=i;              //鍵碼就是i的值，第零行的每列鍵碼為0，1，2，……7，和i值一致
       for(j=0;j<4;j++)
        {
         if((HScan & k) ==0)      //是否在當前列，
          {
           while(CheckKey()!=0); //若是，則等待按鍵釋放
           return(CodeValue);     //返回鍵碼
          }
         else                     //否則，鍵碼加8，同一列的每一行上的鍵碼恰好相差8
          {                       //列掃描碼k右移一位，掃描下一行
           CodeValue+=8;
           k<<=1;
          }

         }
         ScanCode<<=1;            //每一行都掃描完，列掃描碼右移一位，掃描下一列
      }
         }
  }
}


 main()
 {   uchar Key;
       P1=0x00;
                //初始，先關閉數碼管
  XBYTE[0x7f03]=0x81;    //8255初始化，設置A口輸出，C口低4位輸入
  while(1)
   { Key=KeyScan();
      if(Key!=0xff)
     P1=Key;
   }
}
