利用兩塊實驗板，利用紅外線實現實驗板A向?qū)嶒灠錌發送數據。并將發送和接收的數據顯示在數碼管上。

本實驗主要涉及到紅外模塊與數碼管模塊，確保紅外模塊中的發送和接收跳線都連接正確，同時確保數碼管模塊中的跳線連接正確。

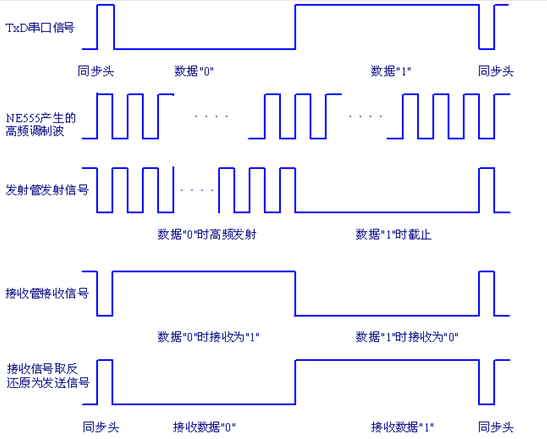

利用串口來處理數據，將串口數據利用紅外發射管發送，將紅外接收管接收到的數據取反后再送回串口處理，處理后還原得到發送的數據。利用串口處理數據，簡化了數據的分解，組合，載波等一系列復雜操作，使得紅外通信大大簡單化。

利用串口來發送和接收數據，大大簡化了程序的設計，將數據通過串口發送，在將收到的數據送數碼管顯示。由于紅外傳輸并不可*，可能丟失數據，在實驗的過程中我們可以觀測到，可*的數據傳輸我們暫不考慮，在下一試驗中會詳細討論這個問題。

1.連接紅外模塊中的發送和接收條線。

2. 在Keil中編寫程序，利用紅外線發送和接收數據，并將接收到的數據在數碼管上顯示出來。

3. 將編譯好的程序下載到實驗箱上驗證程序的正確性。

1：簡析紅外探測的優點和缺點及實用范圍。

2：怎樣利用紅外探測原理來設計一個完整的防盜報警器？

下面是程序代碼：

/**********************************Copyright (c)*********************************
;**                            西南科技大學計算機學院
;**
;**
;**    日期：      2005.5.10
;**    描述：      紅外數據通信實驗，本程序也通過調試，僅供參考。
;**    實驗內容:   利用紅外線傳輸數據
;**    適用機型：  AT89S52
*********************************************************************************/
#include <at89x52.h>                     //定義芯片特殊功能寄存器的頭文件
#define uchar unsigned char
uchar Send_data[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07
                   ,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
uchar count=0x00;      //計時變量
uchar ptr=0x00;        //取數指針
uchar Receive_data;    //接收到的數據
/*******************************************************
 名稱:   初始化運行環境
 功能：  初始化各寄存器與端口狀態
         設置串口工作方式,波特率 3138
 參數：  無
 返回值：無
*******************************************************/
void DeviceInit(void)
{
   TL0=0xC0;         //置定時器處置，設置中斷時間為20ms
   TH0=0x63;
   TMOD=0x01;        //設定定時器/計數器0工作方式為1
   IE=0x92;          //允許全局中斷，允許定時器/計數器0溢出中斷，允許串口接收終端
   T2CON = 0x39;     //設置定時器2的工作模式為波特率發生器方式，
   RCAP2H = 0xFF;    //設置波特率為3138Hz
   RCAP2L = 0x11;
   SCON = 0x50;      //設置串口工作方式為方式1
   TR2 = 0x01;       //啟動定時器2*/
   TR0=0x01;         //啟動定時器/計數器0
   P1=0xFE;
}
/*******************************************************
 名稱:   發送模塊
 功能：  利用串口發送1個字符
 參數：  無
 返回值：無
*******************************************************/
void SendChar(uchar dat)
{
    SBUF=dat;        //發送數據送發送緩沖區
    while(TI==0);    //等待發送完成
    TI=0;            //置發送完成標志
}
/*******************************************************
 名稱:   接收中斷模塊
 功能：  將接收到的數據保送數碼管顯示
 參數：  無
 返回值：無
*******************************************************/
void Receive (void) interrupt 4
{
    if(RI)                   //當接收終端標志設立時，開始讀取接收到的數據
    {
        RI = 0;               //清除接收終端標志
		Receive_data=SBUF;    //將接收到的數據送緩沖區保存
        P0=Receive_data;      //顯示接收到的數據
    }
}
/*******************************************************
 名稱:   定時器中斷模塊
 功能：  每隔一秒發送一個數據
 參數：  無
 返回值：無
*******************************************************/
void Timer0Over(void) interrupt 1
{
   count++;
   if(count==0x32)        //每隔相同時間發送一個數據
   {
      if(ptr<=15)
	  {
         SendChar(Send_data[ptr]);
		 ptr++;
	  }
	  else
	  {
	     SendChar(Send_data[0]);
		 ptr=0x01;
	  }
	 count=0x00;     //計時清零
   }
   TL0=0xC0;       //中斷時間20ms
   TH0=0x63;
}
/*******************************************************
 名稱:   主函數
 功能：  應用程序入口
 參數：  無
 返回值：無
*******************************************************/
void main()
{
   DeviceInit();    //初始化定時器0與串口
   while(1);
}
