TDA2030是最常用到的音頻功率放大電路，模擬電路的課本的一般都有介紹，這里我給大家介紹一下各種TDA2030參數
TDA2030管腳功能：
1腳是正相輸入端
2腳是反向輸入端
3腳是負電源輸入端
4腳是功率輸出端
5腳是正電源輸入端。

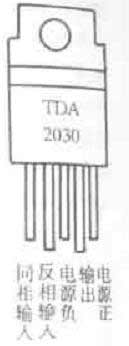

<TDA2030引腳圖>
TDA2030特點:
1.開機沖擊極小。
2.外接元件非常少。
3.TDA2030輸出功率大，Po=18W(RL=4Ω)。
4.采用超小型封裝（TO-220）,可提高組裝密度。
5.TDA2030A能在最低±6V最高±22V的電壓下工作在±19V、8Ω阻抗時能夠輸出16W的有效功率，THD≤0.1%。
6.內含各種保護電路，因此工作安全可靠。主要保護電路有：短路保護、熱保護、地線偶然開路、電源極性反接（Vsmax=12V）以及負載泄放電壓反沖等。

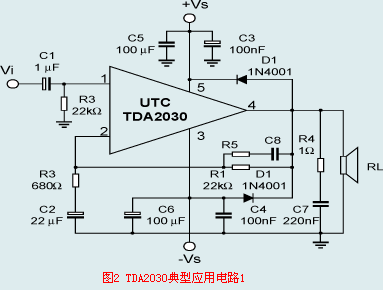

<TDA2030應用電路>
TDA2030各腳電壓，5腳24V正常，4腳12V輸出腳正常，2腳12V正常，1腳信號輸入腳12V正常。
tda2030 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=tda2030
