硬盤接口類型與功能比較

　　1.SCSI接口（提示：xSeries 擁有業界所有規格的SCSI硬盤）
SCSI英文全稱：Small Computer System Interface，它出現的原因主要是因為原來的IDE接口的硬盤轉速太慢，傳輸速率太低，因此高速的SCSI硬盤出現。其實SCSI并不是專為硬盤設計的，實際上它是一種總線型接口。由于獨立于系統總線工作，所以它的最大優勢在于其系統占用率極低，不過轉速快，傳輸率高的SCSI接口硬盤也有它的不足之處：價格高、安裝不便、還需要設置及其安裝驅動程序，因此這種接口的硬盤大多用于服務器等高端應用場合。它是使用一根50芯的扁平電纜，轉速在萬轉以上，不過隨著IDE技術的發展，如今IDE接口的硬盤在容量和速度上已與SCSI接口硬盤相差無幾，不久將來，它可能不會存在了。所有SCSI接口都使用下面3種連接器中的1種，如下圖所示：



　　2. IDE接口：（提示：xSeries 擁有唯一一款120GB IDE硬盤）
IDE的英文全稱為：Integrated Drive Electronics，是目前最主流的硬盤接口，包括光儲類的主要接口。它經過數年的發展變得很成熟、廉價、穩定。IDE接口使用一根40芯或80芯的扁平電纜連接硬盤與主板，每條線最多連接2個IDE設備（硬盤或者光儲）。早期的是用IDE多功能卡插在主板上，再連接IDE線，這功能卡已經淘汰；目前主板全部提供2個IDE接口，相比IDE多功能卡，它顯得價格便宜和易于安裝。IDE接口又分為UDMA/33，UDMA/66，UDMA/100，UDMA/133。1996年底，昆騰和英特爾公司宣布共同開發了Ultra DMA/33的新型EIDE接口，因其數據傳輸率為33MB/s，故稱UDMA/33，后面的UDMA/66，UDMA/100，UDMA/133命名同上。Ultra DMA把時鐘脈沖的上升和下降沿均用作選通信號，即每半個時鐘周期傳輸一次數據，這就使得最大外部傳輸速率從16.6MB/s倍增至33.3MB/s。另外，Ultra DMA采用總線控制方式，在硬盤上有直接內存通道控制器，可大大降低硬盤在讀寫時對CPU的占用率，可將對CPU的占用率從92％降至52％，這也是Ultra DMA的一個重要作用。當然，要實現Ultra DMA功能，還需要支持Ultra DMA規格的主板和相應的驅動程序。所有的IDE硬盤接口都使用相同的40針連接器，如下圖所示：

3.SATA接口（提示：xSeries 擁有80GB和160GB兩款SATA硬盤）

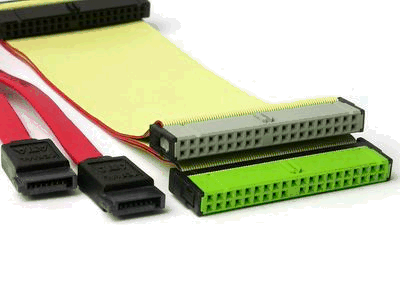

SATA的英文全稱是：Serial-ATA（串行），IDE系列屬于Parallel-ATA（并行），SATA是最近頒布的新標準，具有更快的外部接口傳輸速度，數據校驗措施更為完善，初步的傳輸速率已經達到了150MB/s，比IDE最高的UDMA/133還高不少。由于改用線路相互之間干擾較小的串行線路進行信號傳輸，因此相比原來的并行總線，SATA的工作頻率得意大大提升。雖然總線位寬較小，但SATA 1.0標準仍可達到150MB/s，未來的SATA 2.0/3.0更可提升到300以至600MB/s。并且S-ATA具有更簡潔方便的布局連線方式，在有限的機箱內，更有利于散熱，并且簡潔的連接方式，使內部電磁干擾降低很多。相信最后存在的是SATA接口，SCSI及IDE接口硬盤今后都會采用SATA接口標準。我們知道SATA接口與IDE硬盤接口不兼容，供電接口方式也不相同，下圖是與并行ATA的傳輸線比較：


　　左邊是串行數據傳輸線，右邊是并行數據傳輸線

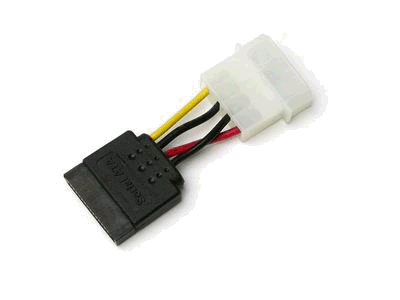

　　電源的輸入接口也與原來的4pin電源不同，需要經過轉換。

　　縱觀三種硬盤接口，PATA逐步被SATA取代已經是必然的趨勢，剩下的只是個時間問題。而SCSI因為其自身的優勢，恐怕地位一時間難以動搖。同時SCSI的倡導廠商也開始著手制定串行SCSI標準，或許到時候串行SCSI全面取代SCSI接口才是真正的大勢所趨。
