DAC0832是采樣頻率為八位的D/A轉換芯片，集成電路內有兩級輸入寄存器，使DAC0832芯片具備雙緩沖、單緩沖和直通三種輸入方式，以便適于各種電路的需要(如要求多路D/A異步輸入、同步轉換等)。所以這個芯片的應用很廣泛,關于DAC0832應用的一些重要資料見下圖：

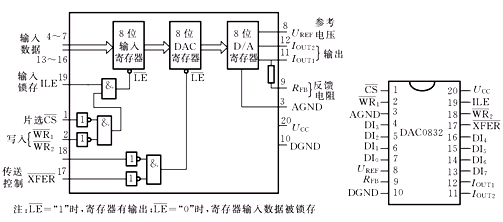

DAC0832內部電路原理框圖和DAC0832引腳功能圖
D/A轉換結果采用電流形式輸出。若需要相應的模擬電壓信號，可通過一個高輸入阻抗的線性運算放大器實現。運放的反饋電阻可通過RFB端引用片內固有電阻，也可外接。DAC0832邏輯輸入滿足TTL電平，可直接與TTL電路或微機電路連接。
