USB是一種常用的pc接口,他只有4根線，兩根電源兩根信號,如下圖.故信號是串行傳輸?shù)?usb接口也稱為串行口，usb2.0的速度可以達到480Mbps。可以滿足各種工業和民用需要

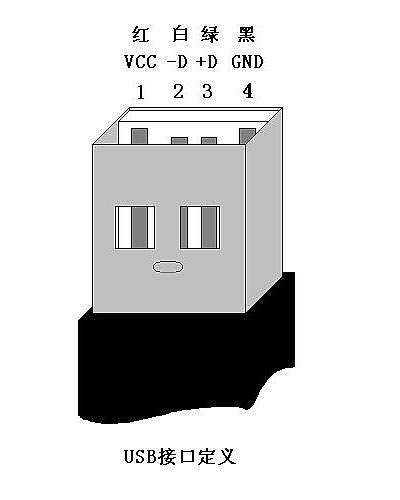

USB接口定義圖
usb接口的4根線一般是下面這樣分配的，需要注意的是千萬不要把正負極弄反了，否則會燒掉usb設備或者電腦的南橋芯片：
|
針腳 |
名稱 |
說明 |
接線顏色 |
|
1 |
VCC |
+5V電壓 |
紅線 |
|
2 |
D- |
數據線負極 |
白線 |
|
3 |
D+ |
數據線正極 |
綠線 |
|
4 |
GND |
接地 |
黑線 |
一般而言：
紅(Vcc)，白(D-)，綠(D+)，黑(GND)

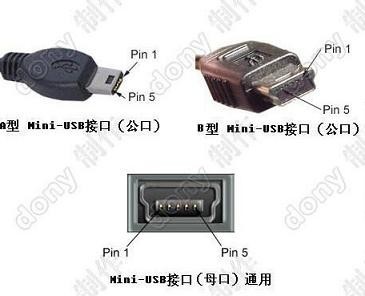

mini usb引腳定義
|
引腳
|
功能
|
顏色
|
備注
|
|
1
|
V BUS
|
紅
|
電源+5V
|
|
2
|
DATA-
|
白
|
數據－
|
|
3
|
DATA+
|
綠
|
數據＋
|
|
4
|
ID
|
|
A型：與地相連
B型：不接地(空) |
|
5
|
GND
|
黑
|
地
|
其中ID腳在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系統僅僅是用做Slave，那么就使用B接口。
系統控制器會判斷ID腳的電平判斷是什么樣的設備插入，如果是高電平，則是B接頭插入，此時系統就做主模式(master mode)
如果ID為低，則是A接口插入，然后系統就會使用HNP對話協議來決定哪個做Master，哪個做Slave。

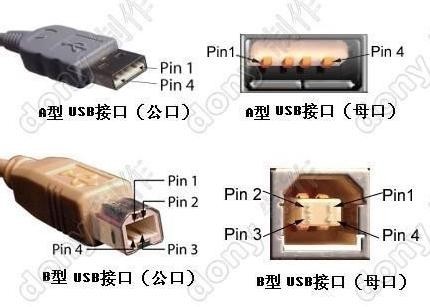

以上從左往右依次為：miniUSB公口(A型插頭)、miniUSB公口(B型插頭)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插頭)
各種USB插頭實物圖：
