cc4011是常用的cmos四輸入與非門集成電路,他的內部含有4個與非門，常用在各種數字邏輯電路和單片機系統中，功耗很小，下圖片是cc4011的邏輯功能和管腳圖順序

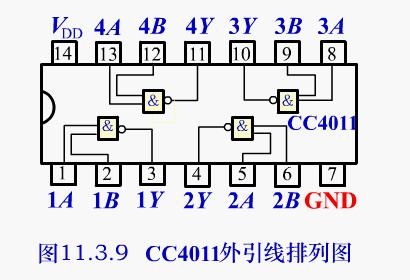

cc4011引腳圖
74LS00可和cc4011直接代換都是實現同一功能。
cc4011參數：
電源電壓 VDD
A系列………………………-0.5V～+15V
B系列………………………-0.5V～+18V
焊接溫度（10秒）TL……………300℃
輸入電壓VI…………-0.5～VDD+0.5V
貯存溫度范圍TS ……-65℃～+150℃
| A輸入 | B輸入 | Y輸出 |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 0 | 0 | 0 |
