8031和8051是最常見的mcs51系列單片機，是inter公司早期的成熟的單片機產品，應用范圍涉及到各行各業,下面介紹一下它的引腳圖等資料。

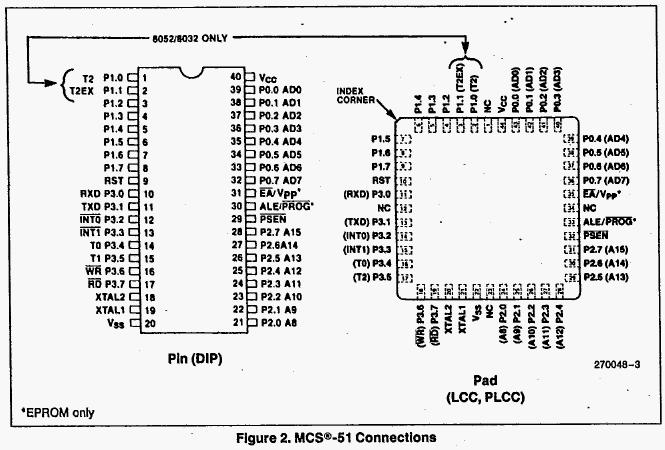

8031，8051管腳圖
8031,8051引腳功能
（1）主電源引腳Vss和Vcc
① Vss接地
② Vcc正常操作時為+5伏電源
（2）外接晶振引腳XTAL1和XTAL2
① XTAL1內部振蕩電路反相放大器的輸入端，是外接晶體的一個引腳。當采用外部振蕩器時，此引腳接地。
② XTAL2內部振蕩電路反相放大器的輸出端。是外接晶體的另一端。當采用外部振蕩器時，此引腳接外部振蕩源。
（3）控制或與其它電源復用引腳RST/VPD，ALE/ ， 和 /Vpp
① RST/VPD 當振蕩器運行時，在此引腳上出現兩個機器周期的高電平（由低到高跳變），將使單片機復位
在Vcc掉電期間，此引腳可接上備用電源，由VPD向內部提供備用電源，以保持內部RAM中的數據。
② ALE/ 正常操作時為ALE功能（允許地址鎖存）提供把地址的低字節鎖存到外部鎖存器，ALE 引腳以不變的頻率（振蕩器頻率的 ）周期性地發出正脈沖信號。因此，它可用作對外輸出的時鐘，或用于定時目的。但要注意，每當訪問外部數據存儲器時，將跳過一個ALE脈沖，ALE 端可以驅動（吸收或輸出電流）八個LSTTL電路。 對于EPROM型單片機，在EPROM編程期間，此引腳接收編程脈沖（ 功能）
③ 外部程序存儲器讀選通信號輸出端，在從外部程序存儲取指令（或數據）期間， 在每個機器周期內兩次有效。 同樣可以驅動八LSTTL輸入。
④ /Vpp 、 /Vpp為內部程序存儲器和外部程序存儲器選擇端。當 /Vpp為高電平時，訪問內部程序存儲器，當 /Vpp 為低電平時，則訪問外部程序存儲器。
對于EPROM型單片機，在EPROM編程期間，此引腳上加21伏EPROM編程電源（Vpp）。
