74ls153是常用的雙4選1數據選擇器/多路選擇器，在各種數字電路和單片機系統的顯示系統中經常用到，一下我給大家介紹一下這個元件的一些參數與應用技術等資料。

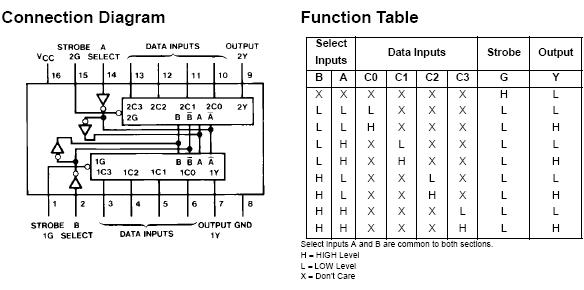

74ls153引腳圖
74153里面有兩個地址碼共用的4選1數據選擇器。通過輸入不同的地址碼A1，A0，可以控制輸出Y選擇4個輸入數據D0～D3中的一個
雙4選1數據選擇器74153邏輯功能表
|
|
A1 A0 |
1Y 2Y |
|
1 O 0 O 0 |
Ф Ф O 0 O 1 1 0 1 1 |
0 0 1D10 2D20 1D11 2D21 1D12 2D22 1D13 2D23 |

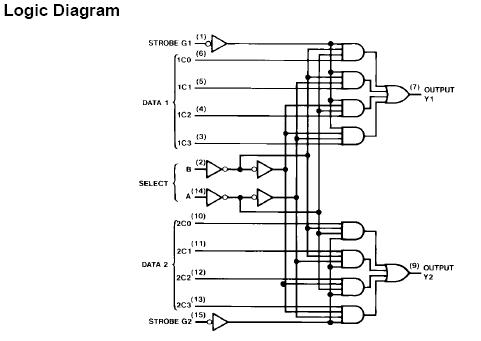

74ls153邏輯圖

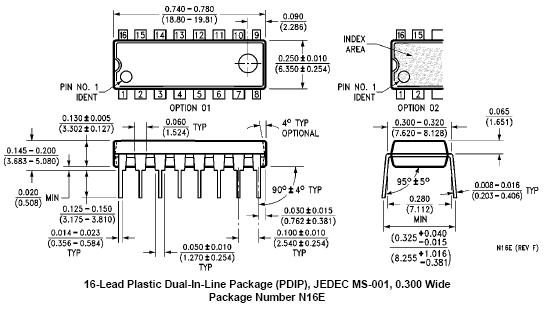

74ls153封裝：
74ls153 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=74LS153
