lm2596是常見的穩壓電源芯片，是降壓型電源管理芯片，他能輸出3A的驅動電流.

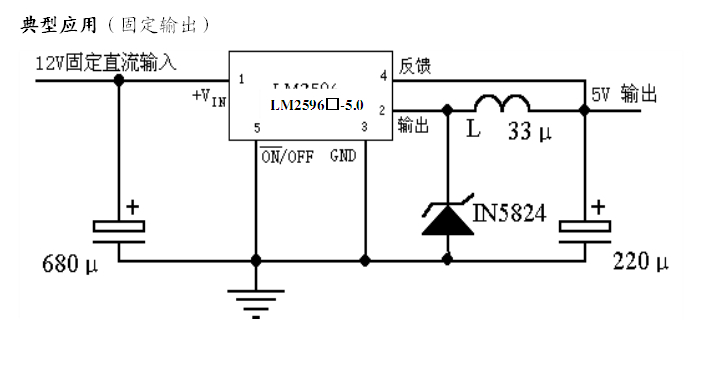

lm2596典型應用電路

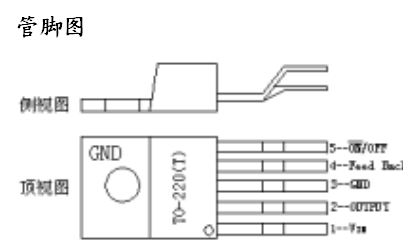

lm2596引腳圖：1為+VIN，2為out put，3為gnd，4為feed back，5為on/off。

下面說說我自己的調試經驗：今晚真的是奇了怪了，先是對面的爆了鉭電容，然后冠軍燒芯片，最后是我燒了個電感...根本停不下來的節奏
經驗證電路可行，但是一把電阻r2換成電位器后就沒輸出了，燒了個電感，然后今晚就不敢動了，深深以一個通霄十分鐘燒三個舵機為鑒（ps:電感燒起來的火花倒是挺好看的…），

  lm2596電路圖

lm2596中文資料下載地址:http://www.zg4o1577.cn/f/lm2596_ch.pdf
