74ls244是ttl 八同相三態緩沖器/線驅動器，其coms器件對應為74hc244,常用在單片機mcu系統中，作為單片機的輸入輸出數據緩沖器，在選通時輸入數據送到總線上，在非選通時對總線呈高阻態。
74ls244 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=74ls244

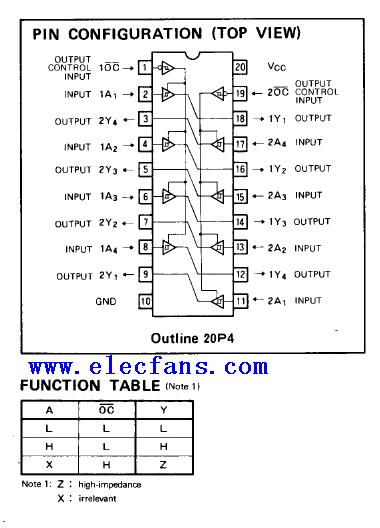

74ls244管腳功能表，74ls244引腳圖

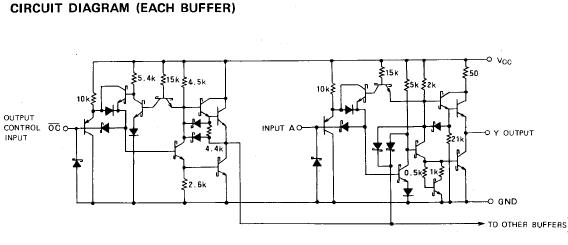

下面這個是74ls244的內部結構原理圖，可以看出74ls244由2組、每組四路輸入、輸出構成。每組有一個控制端G，由控制端的高或低電平?jīng)Q定該組數據被接通還是斷開。
74ls244的內部結構圖
