十進制計數／分頻器CD4017，其內部由計數器及譯碼器兩部分組成，由譯碼輸出實現對脈沖信號的分配，整個輸出時序就是O0、O1、O2、…、O9依次出現與時鐘同步的高電平，寬度等于時鐘周期。
CD4017有10個輸出端（O0～O9）和1個進位輸出端～O5-9。每輸入10個計數脈沖，～O5-9就可得到1個進位正脈沖，該進位輸出信號可作為下一級的時鐘信號。
CD4017有3個輸（MR、CP0和~CP1），MR為清零端，當在MR端上加高電平或正脈沖時其輸出O0為高電平，其余輸出端（O1～O9）均為低電平。CP0和～CPl是2個時鐘輸入端，若要用上升沿來計數，則信號由CP0端輸入；若要用下降沿來計數，則信號由～CPl端輸入。設置2個時鐘輸入端，級聯時比較方便，可驅動更多二極管發光。
由此可見，當CD4017有連續脈沖輸入時，其對應的輸出端依次變?yōu)楦唠娖綘顟B(tài)，故可直接用作順序脈沖發生器。
一、用一個CD4017制成的彩燈電路

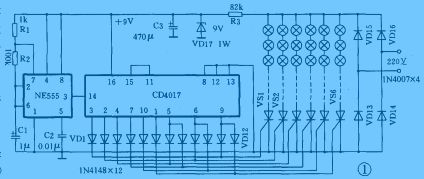

1.用一個CD4017制作的彩燈電路如圖1 所示。
2.電路工作原理
CD4017輸出高電平的順序分別是③、②、④、⑦、⑩、①、⑤、⑥、⑨腳，故③、②、④、⑦、⑩、①腳的高電平使6串彩燈向右順序發光，⑤、⑥、③腳的高電平使6串彩燈由中心向兩邊散開發光。各種發光方式可按自己的需要進行具體的組合，若要改變彩燈的閃光速度，可改變電容C1的大小。
二、用三個CD4O17彩燈電路圖

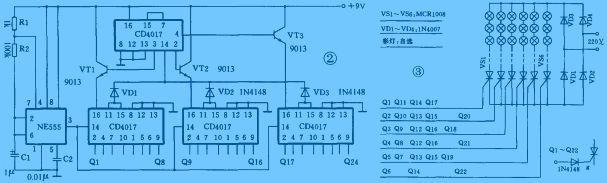

CD4017的級連，如圖2所示。
2．CD4017級連后可以順序輸出24個高電平，同上理可組合出各種不同的發光方式，見圖3，可使6串彩燈向右流水發光，再向左流水發光，中心向兩邊散開后再向中心*攏發光，1、3、5、2、4、6串間隔發光等等
