cd4093是4與非門施密特觸發器，單片機電路中常用,和他對應的74系列是74l132，可以代換，在輸出電流<1mA時,一般在5~15VDC電源時,輸出電壓接近電源電壓; 若輸出電流增大時,輸出電壓會降低,特別是電源電壓較低時影響更大.
4093簡介： 他由4個施密特觸發器構成。每個觸發器有一個2輸入與非門。當正極性或負極性信號輸入時，觸發器在不同的點翻轉。正極性(VP)和負極刑(VN)電壓的不同之處由遲滯電壓(VH)確定。
應用范圍：
波形和脈沖整形
單穩態多頻振蕩器
高環境噪聲系統
非穩態多諧振蕩器

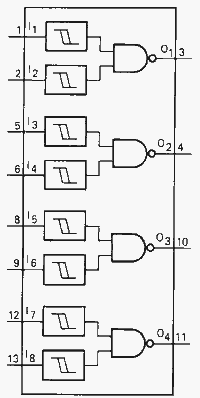

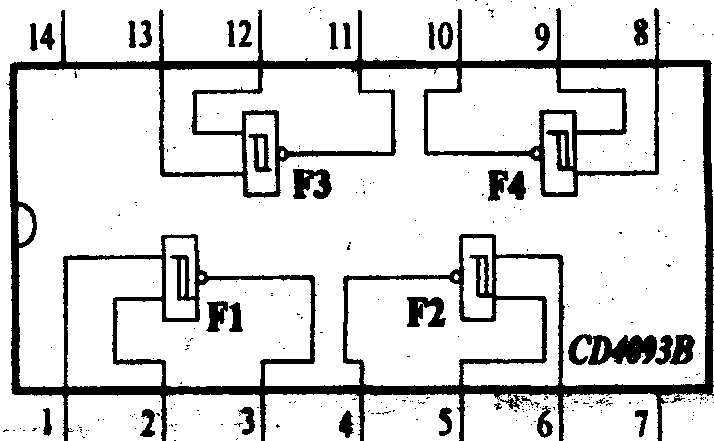

cd4093引腳圖
 |
cd4093 pdf資料下載地址：http://www.zg4o1577.cn/f/CD4093cn.doc
