本節將采用大規模集成電路DAC0831實現D/A轉換，并介紹DAC0832引腳圖及接口電路，
采用ADC0809實現A/D轉換。
（一） D/A轉換器DAC0832
DAC0832是采用CMOS工藝制成的單片直流輸出型8位數/模轉換器。如圖4-82所示，它由倒T型R-2R電阻網絡、模擬開關、運算放大器和參考電壓VREF四大部分組成。運算放大器輸出的模擬量V0為：
圖4-82
由上式可見，輸出的模擬量 與輸入的數字量（
） 成正比，這就實現了從數字量到模擬量的轉換。

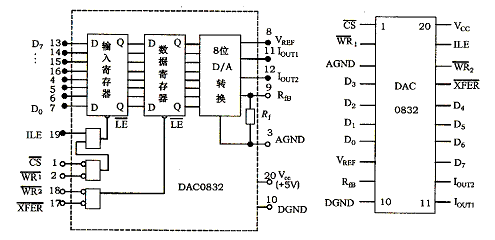

一個8位D/A轉換器有8個輸入端（其中每個輸入端是8位二進制數的一位），有一個模擬輸出端。輸入可有28=256個不同的二進制組態，輸出為256個電壓之一，即輸出電壓不是整個電壓范圍內任意值，而只能是256個可能值。圖4-83是DAC0832的邏輯框圖和引腳排列。
圖4-83
D0~D7：數字信號輸入端。
ILE：輸入寄存器允許，高電平有效。
CS：片選信號，低電平有效。
WR1：寫信號1，低電平有效。
XFER：傳送控制信號，低電平有效。
WR2：寫信號2，低電平有效。
IOUT1、IOUT2：DAC電流輸出端。
Rfb：是集成在片內的外接運放的反饋電阻。
Vref：基準電壓（-10~10V）。
Vcc：是源電壓（+5~+15V）。
AGND：模擬地 NGND：數字地，可與AGND接在一起使用。
DAC0832輸出的是電流，一般要求輸出是電壓，所以還必須經過一個外接的運算放大器轉換成電壓。實驗線路如圖4-84所示。
圖4-85
IN0~IN7：8路模擬信號輸入端。
A1、A2、A0 ：地址輸入端。ALE地址鎖存允許輸入信號，在此腳施加正脈沖，上升沿有效，此時鎖存地址碼，從而選通相應的模擬信號通道，以便進行A/D轉換。
START：啟動信號輸入端，應在此腳施加正脈沖，當上升沿到達時，內部逐次逼近寄存器復位，在下降沿到達后，開始A/D轉換過程。
EOC：轉換結束輸出信號（轉換接受標志），高電平有效。
OE：輸入允許信號，高電平有效。
CLOCK(CP)：時鐘信號輸入端，外接時鐘頻率一般為640kHz。
Vcc：+5V單電源供電。 、
Vref(+),Vref(-)：基準電壓的正極、負極。一般Vref(+)接+5V電源，Vref(-)接地。
D7~D0：數字信號輸出端。 由A2、A1、A0三地址輸入端選通8路模擬信號中的任何一路進行A/D轉換。
