由于很多多都需要這個七段數碼管引腳圖，于是今天專門用qq截了圖，請大家記好引腳的順序。

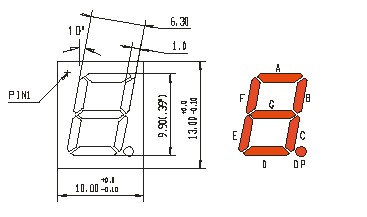

七段數碼管引腳圖
數碼管使用條件：
a、段及小數點上加限流電阻
b、使用電壓：段：根據發光顏色決定； 小數點：根據發光顏色決定
c、使用電流：靜態：總電流 80mA（每段 10mA）；動態：平均電流 4-5mA 峰值電流 100mA
上面這個只是七段數碼管引腳圖，其中共陽極數碼管引腳圖和共陰極的是一樣的，4位數碼管引腳圖請在本站搜索我也提供了，有問題請到電子論壇去交流.
http://www.zg4o1577.cn 電子和單片機元件資料庫里還有很多資料下載，歡迎到首頁查找。
數碼管使用注意事項說明：
（１）數碼管表面不要用手觸摸，不要用手去弄引角；
（２）焊接溫度：２６０度；焊接時間：５Ｓ
（３）表面有保護膜的產品,可以在使用前撕下來。
