DS18B20+1602溫度顯示 缺少文件 無法編譯 求幫助

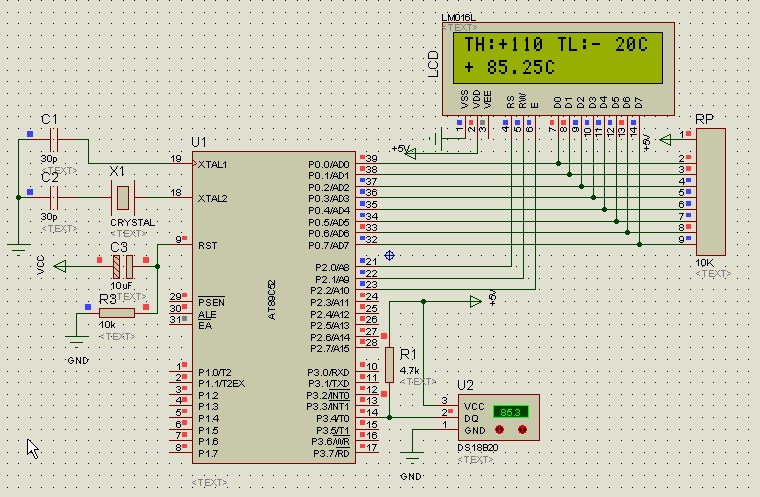

DS18B20+1602溫度顯示

用示實時顯示DS18B20溫度值

單片機源程序如下:

1. #include <at89x51.h>//用AT89C51時就用這個頭文件

2. //#include <reg52.h>//用華邦W78E58B時必須用這個頭文件

3. #include <absacc.h>

4. #include <ctype.h>

5. #include <math.h>

6. #include <stdio.h>

7. #include <string.h>

8. #include <DS18B20.h>

9. #include "LCD1602.h"                        ////液晶顯示頭文件

10. //sbit DQ = P3^4;                                        //定義DQ引腳為P3.4

11. unsigned char t[2],*pt;                                //用來存放溫度值,測溫程序就是通過這個數組與主函數通信的

12. unsigned char  TempBuffer1[9]={0x2b,0x31,0x32,0x32,0x2e,0x30,0x30,0x43,'\0'};

13.                                                                 //顯示實時溫度,上電時顯示+125.00C

14. unsigned char  TempBuffer0[17]={0x54,0x48,0x3a,0x2b,0x31,0x32,0x35,0x20,

15.                                                                 0x54,0x4c,0x3a,0x2b,0x31,0x32,0x34,0x43,'\0'};

16.                                                                 //顯示溫度上下限,上電時顯示TH:+125 TL:+124C

17. unsigned char code dotcode[4]={0,25,50,75};

18. /***因顯示分辨率為0.25,但小數運算比較麻煩,故采用查表的方法*******

19. 再將表值分離出十位和個位后送到十分位和百分位********************/

20.

21.

22. void covert0( unsigned char TH, unsigned char TL)        //將溫度上下限轉換為LCD顯示的數據

23. {

24.    if(TH>0x7F)                    //判斷正負,如果為負溫,將其轉化為其絕對值

25.    {

26.     TempBuffer0[3]=0x2d;             //0x2d為"-"的ASCII碼

27.         TH=~TH;

28.         TH++;

29.    }

30.    else TempBuffer0[3]=0x2b;        //0x2B為"+"的ASCII碼

31.

32.    if(TL>0x7f)

33.    {

34.    TempBuffer0[11]=0x2d;             //0x2d為"-"的ASCII碼

35.    TL=~TL+1;

36.    }

37.    else TempBuffer0[11]=0x2b;        //0x2B為"+"的ASCII碼

38.

39.   TempBuffer0[4]=TH/100+0x30;                             //分離出TH的百十個位

40.   if( TempBuffer0[4]==0x30) TempBuffer0[4]=0xfe; //百位數消隱

41.   TempBuffer0[5]=(TH%100)/10+0x30;                                //分離出十位

42.   TempBuffer0[6]=(TH%100)%10+0x30;                                 //分離出個位

43.   TempBuffer0[12]=TL/100+0x30;                             //分離出TL的百十個位

44.   if( TempBuffer0[12]==0x30) TempBuffer0[12]=0xfe; //百位數消隱

45.   TempBuffer0[13]=(TL%100)/10+0x30;                                //分離出十位

46.   TempBuffer0[14]=(TL%100)%10+0x30;                                 //分離出個位

47. }

48.

49.

50. void covert1(void)        //將溫度轉換為LCD顯示的數據

51. {

52.    unsigned char x=0x00,y=0x00;

53.    t[0]=*pt;

54.    pt++;

55.    t[1]=*pt;

56.    if(t[1]>0x07)                    //判斷正負溫度

57.    {

58.     TempBuffer1[0]=0x2d;             //0x2d為"-"的ASCII碼

59.         t[1]=~t[1];                         /*下面幾句把負數的補碼*/

60.         t[0]=~t[0];                  /* 換算成絕對值*********/

61.         x=t[0]+1;                                 /***********************/

62.         t[0]=x;                                         /***********************/

63.         if(x>255)                /**********************/

64.         t[1]++;                                 /*********************/

65.    }

66.    else TempBuffer1[0]=0x2b;        //0xfe為變"+"的ASCII碼

67.   t[1]<<=4;                //將高字節左移4位

68.   t[1]=t[1]&0x70;                //取出高字節的3個有效數字位

69.   x=t[0];                                        //將t[0]暫存到X,因為取小數部分還要用到它

70.   x>>=4;                                        //右移4位

71.   x=x&0x0f;                                        //和前面兩句就是取出t[0]的高四位

72.   t[1]=t[1]|x;                        //將高低字節的有效值的整數部分拼成一個字節

73.   TempBuffer1[1]=t[1]/100+0x30;                             //+0x30 為變 0~9 ASCII碼

74.    if( TempBuffer1[1]==0x30) TempBuffer1[1]=0xfe; //百位數消隱

75.   TempBuffer1[2]=(t[1]%100)/10+0x30;                                //分離出十位

76.   TempBuffer1[3]=(t[1]%100)%10+0x30;                                 //分離出個位

77.   t[0]=t[0]&0x0c;                                                        //取有效的兩位小數

78.   t[0]>>=2;                                                                        //左移兩位,以便查表

79.   x=t[0];

80.   y=dotcode[x];                                                                        //查表換算成實際的小數

81.   TempBuffer1[5]=y/10+0x30;                                                        //分離出十分位

82.   TempBuffer1[6]=y%10+0x30;                                                        //分離出百分位

83. }

84.

85. void delay(unsigned char i)

86. {

87.         while(i--);

88. }

89.

90. main()

91. {

92. unsigned char TH=110,TL=-20;                                            //下一步擴展時可能通過這兩個變量,調節上下限

93.                                                                                 //測溫函數返回這個數組的頭地址

94. while(1)

95. {

96.     pt=ReadTemperature(TH,TL,0x3f);                 //上限溫度-22,下限-24,分辨率10位,也就是0.25C

97.                                                                                  //讀取溫度,溫度值存放在一個兩個字節的數組中,

98.         delay(100);

99.         covert1();

100.         covert0(TH,TL);

101.         LCD_Initial();                                                        //第一個參數列號,第二個為行號,為0表示第一行

102.                                                                                         //為1表示第二行,第三個參數為顯示數據的首地址

103.         LCD_Print(0,0,TempBuffer0);

104.         LCD_Print(0,1,TempBuffer1);

105. }

106. }

107.


復制代碼

缺少文件 無法編譯,求幫助:
DS18B20(已通過).rar (72.02 KB, 下載次數: 7)

2022-10-24 08:02 上傳

點擊文件名下載附件
附件
