單片機交通燈(匯編語言)

1.設計要求

(1)東西綠-南北紅、東西紅-南北綠；
(2)LED 綠-紅切換時，黃燈亮并延時 3 秒；
(3)數碼管前兩位顯示東西向量倒計時，后兩位顯示南北向量倒計時;用六個發光二極管模擬南北，東西兩路紅綠燈
2.實驗原理
以 P1 口作為輸出口，控制 6 個發光二極管，模擬交通信號燈的管理。在開發板上選擇兩組紅、 黃、綠指示燈，代表交通信號燈。并利用數碼管顯示倒計時時間。
3.應用程序
下面列出實驗部分程序以及對程序的分析，簡單介紹程序中的任務及實現過程。程序能實現以下幾
個功能：
I. 兩組 LED 分別表示兩個方向的交通燈，正確模擬交通燈的變化；
II.四位數碼管分為兩組，分別表示兩個方向倒計時；
III.在綠—紅切換時，黃燈亮并倒計時 3 秒。

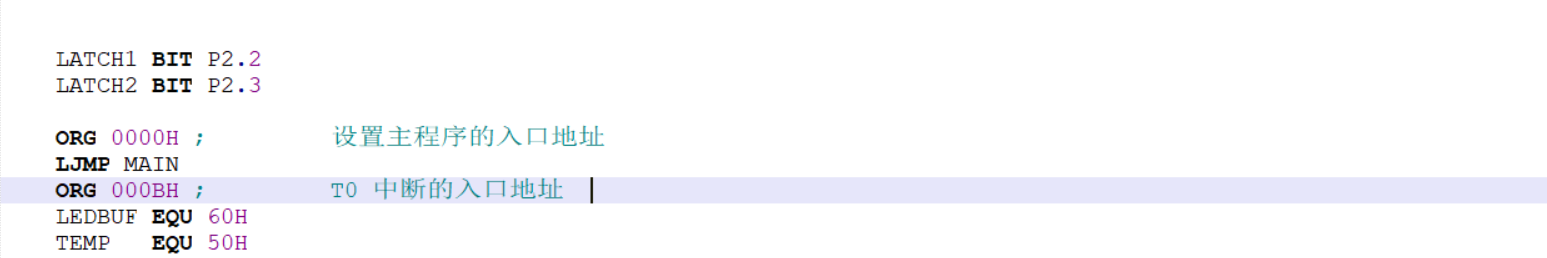

（1） 設置程序入口地址，中斷入口地址和定時器中斷溢出時間

（2） 設置定時器工作方式和初值，并設置中斷

（3）編寫定時器中斷程序，實現南北和東西兩方向的邏輯控制






（4） 通過查表實現，數碼管倒計時顯示
4.附件源碼： 匯編.rar (16.91 KB, 下載次數: 50)

2020-4-23 15:47 上傳

點擊文件名下載附件
下載積分: 黑幣 -5

******************************************基于STC8952單片機-匯編語言實現交通燈模擬控制******************************************

樓主有仿真圖跟具體的解釋嗎

大佬有仿真圖么

這是用數碼管和發光二極管模擬的交通燈時序，沒做仿真。
