1  測試前的準備

1）請按照《Linux快速啟動手冊》中的“Linux快速啟動” -> “連接設備”進行連接。
2）請按照《Linux快速啟動手冊》中的“Linux快速啟動” -> “啟動設備”進行啟動。

2  測試項目2.1  網口測試

MY-SAMA5-EK200支持雙網口（1個百兆網口，一個千兆網口）。

2.1.1  測試說明

第1個以太網口位置底板正面“J3”，第2個以太網口位置底板正面“J2”。

2.1.2  測試方法

1） 測試第1個以太網口（百兆網口）

連接網線：用網絡連接評估板“J3”與計算機網口

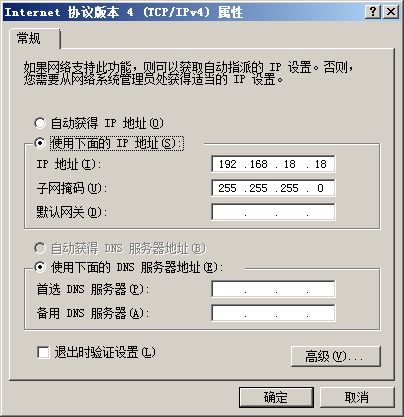

設置計算機IP：設置計算機網口IP為192.168.18.18

設置評估板IP：

＃ ifconfig eth0 192.168.18.81 ＃ configure the eth0
＃ ifconfig eth1 down

執行測試命令：

＃ ping 192.168.18.18 -c 2 -w 4 ＃ send ICMP to HOST

觀察測試結果：系統會輸出類似如下信息：

--- 192.168.18.18 ping statistics ---

2packets transmitted, 2 packets received, 0% packet loss

測試結果：“0% packet loss”表示測試通過

附圖

2） 測試第2個以太網口（千兆網口）

連接網線：拔下第1個網口的網線接口插入到評估板“J2”，網線另一端保持與計算機網口相連。

設置計算機IP：設置計算機網口IP為192.168.18.18（如已經設置過可執行下一步驟）。

設置第2個網口IP：

＃ ifconfig eth1 192.168.18.82 ＃ configure the eth1
＃ ifconfig eth0 down
設置后系統會輸出第2個網口的工作狀態信息，類似如下：
macb f0028000.ethernet eth1: link up (1000/Full)

執行測試命令：

＃ ping 192.168.18.18 -c 2 -w 4 ＃ send ICMP to HOST

觀察測試結果：系統會輸出類似如下信息：

--- 192.168.18.18 ping statistics ---

2packets transmitted, 2 packets received, 0% packet loss

測試結果：“0% packet loss”表示測試通過

附圖

2.2  USB測試2.2.1  測試說明

MY-IMX6-EK200有2個USB HOST接口，位于底板正面“J8”。

2.2.2  測試方法

1） 開始測試
將USB設備插入底板USB接口，系統會輸出類似如下信息：
usb *-*.*: new high-speed USB device number * using atmel-ehci
……

2） 測試結束
將USB設備從底板拔出，系統會輸出類似如下信息：
usb *-*.*: USB disconnect, device number *

2.2.3  附圖

說明：在USB口上插拔U盤時，系統輸出信息類似如下：

2.3  SD卡接口測試2.3.1  測試說明

SD卡接口位于底板背面“J29”。

2.3.2  開始測試

1） 往SD卡槽插入設備
插入SD卡到底板SD卡接口。系統輸出以下信息（見附圖）即表示SD接口正常：
mmc*: new high speed SD card at address ****
……
2）從SD卡槽彈出設備
再次住SD卡槽按下SD卡，底板會彈出SD卡。系統輸出以下信息（見附圖）表示SD卡接口彈出正常：
mmc*: card **** removed
3） 結束測試
SD卡彈出后撥出SD卡即結束測試。

2.3.3  附圖

2.4  LED（GPIO）測試2.4.1  LED（GPIO）定義

在MY-SAMA5-EK200底板正面有4個LED，詳細如下：

2.4.2  led-default測試

led-default對應D12。系統啟動完成后，該LED默認被點亮，通�？捎米鞴╇娭甘�。就是說在用戶沒有控制該指示燈的情況下，亮表示設備通電（即電源工作正常）。當然，用戶也可以控制該指示燈的亮滅，但這時候燈滅與電源是否工作不存在關聯。
控制命令如下：
＃ echo 0 > /sys/class/leds/default/brightness
＃ echo 1 > /sys/class/leds/default/brightness

2.4.3  led-heartbeat

led-heartbeat對應D13。系統啟動后，該LED閃爍，該LED的狀態可表示CPU的工作狀態。閃爍表示CPU工作正常。常亮或常滅表示CPU工作不正常（即可能是CPU不工作了）。

2.4.4  led-gpio測試

led-gpio對應D14。系統啟動后，該LED默認保持常滅的狀態。進入系統后，我們可通過指令來控制該LED的亮滅。
該LED使用的CPU引腳為PE3，在系統中表現由/sys/class/leds/gpioE3/目錄下相關的文件表示它的屬性。
控制指令如下：
＃ echo 1 > /sys/class/leds/gpioE3/brightness
＃ echo 0 > /sys/class/leds/gpioE3/brightness

2.4.5  led-timer測試

led-timer對應D15。這主要演示GPIO作為timer信號。
在系統中由/sys/class/leds/timer/目錄下相關的文件表示它的屬性。
我們可能通過設置delay來控制該GPIO高低電平保持的時間。
控制指令如下：
＃ echo 1000 > /sys/class/leds/timer/delay_off
通過delay_off控制低電平保持的時間，1000即1000ms
＃ echo 2000 > /sys/class/leds/timer/delay_on
通過delay_on控制低電平保持的時間，2000即2000ms
執行上面兩條指令后，我們看到的效果是：D15滅1秒后，亮2秒，如此循環。

2.5  串口測試

MY-SAMA5-EK200評估板有6個串口，其中5個為用戶串口，1個為調試串口（位于底板正面“P1”位置）。

在串口測試中我們測試5個用戶串口。

2.5.1  測試說明

測試方法說明：

采用串口自發自收的方式進行。

測試結果說明：

通過測試程序向串口發送字符串，并輸出串口接收到的字符串。
