L297A+L298N步進電機驅動板電路原理圖PCB與單片機控制源程序

Altium Designer畫的基于L297A+L298N芯片步進電機驅動模塊的電路原理圖和PCB圖如下：(51hei附件中可下載工程文件)

資料包：

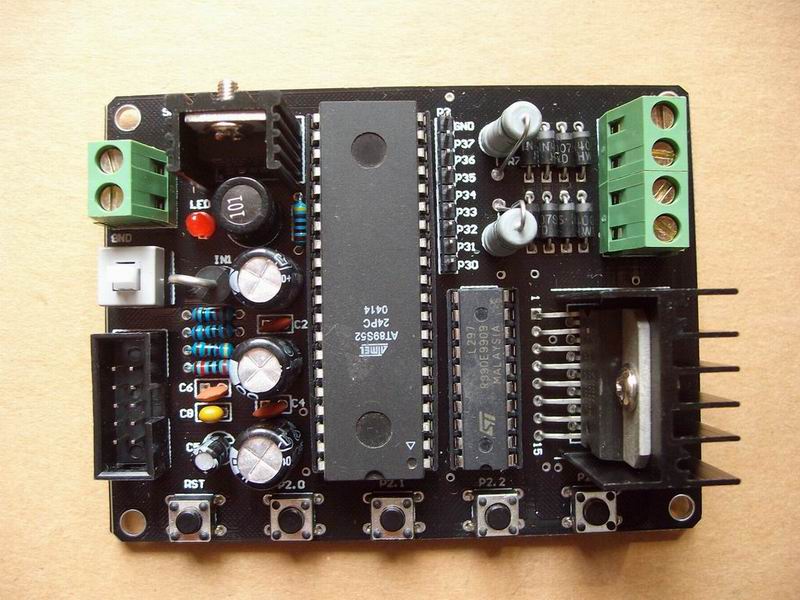

驅動模塊的實物圖：


接上步進電機后的圖片：


L297是步進電機專用控制器，它能產生4相控制信號， 可用于計算機控制的兩相雙極和四相單相步進電機，能夠用單四拍、雙四拍、四相八拍方式 控制步進電機。芯片內的PWM 斬波器電路可開關模式下調節步進電機繞組中的電流。

L298N 是一種雙H橋電機驅動芯片，其中每個H橋可以提供2A的電流，功率部分的供電電壓范圍是2.5-48v，邏輯部分5v供電，接受5vTTL電平。一般情況下，功率部分的電壓應大于6V否則芯片可能不能正常工作。

步進電機的控制實例
步進電機是數字控制電機，它將脈沖信號轉變成角位移，即給一個脈沖信號，步進電機就轉動一個角度，因此非常適合于單片機控制。步進電機可分為反應式步進電機（簡稱VR）、永磁式步進電機（簡稱PM）和混合式步進電機（簡稱HB）。



驅動模塊的接線圖：

此板子有如下配套的單片機驅動程序：
001、正轉程序
002、反轉程序
003、工作方式改變程序
004、按鍵控制正反轉程序
005、按鍵控制啟動停止轉程序
006、調試程序
007、正轉_反轉_加速_減速_高速
008、正轉_反轉_按下轉松開停止
009、電機正轉5轉，停3秒，再反轉7轉，停止，依次循環
010、設定轉的圈數
011、按下正轉正轉90度，然后再按反轉，回原位
012、按下啟動鍵，正轉100步，再反轉100步

1. /********************************************************

2. 實現功能：按下啟動鍵，正轉100步，再反轉100步

3. 使用芯片：AT89S52

4. 晶振：11.0592MHZ

5. 編譯環境：Keil

6. 【聲明】此程序僅用于學習與參考，引用請注明版權和作者信息！

7. ********************************************************/

8.

9. #include<reg52.h> //庫文件

10. #define uchar unsigned char        //字符型宏定義

11. #define uint unsigned int        //整型宏定義

12.

13. uint cnt=0;                           //設定轉動脈沖數值

14. /********************************************************

15.                                                  控制位定義

16. ********************************************************/

17.

18. sbit shi_neng=P1^0;  //        使能控制位

19. sbit fang_shi=P1^1;  //        工作方式控制位

20. sbit fang_xiang=P1^2;//        旋轉方向控制位

21. sbit mai_chong=P1^3; // 脈沖控制位

22.

23. sbit qi_dong=P2^0;//啟動按鍵

24. sbit ting_zhi=P2^1;//停止按鍵

25. /********************************************************************

26.                            時間延時函數

27. *********************************************************************/

28. void Tdelay(uchar i)//延時程序

29. {

30. uchar m,n,s;

31. for(m=i;m>0;m--)

32. for(n=20;n>0;n--)

33. for(s=248;s>0;s--);

34. }

35. /********************************************************

36.                                                  脈沖延時函數

37. ********************************************************/

38. void Mdelay(uint y)//延時函數

39. {

40.         uchar j,k;

41.         for(j=0;j<y;j++)

42.         for(k=0;k<250;k++);

43. }

44.

45. /********************************************************

46.                                                  主函數

47. ********************************************************/

48.

49. main()

50. {

51.         shi_neng=0;  //        使能控制位

52.         fang_shi=1;  //        工作方式控制

53.         fang_xiang=1;// 控制方向?yàn)檎�轉

54.         mai_chong=1; // 脈沖控制位

55.         cnt=800;

56.         while(1)

57.         {

58.                    if(qi_dong==0)

59.                   {

60.                         Mdelay(3);

61.                         while(!qi_dong)

62.                         {

63.                          shi_neng=1;

64.                          fang_xiang=1;

65.                          cnt=400;

66.                                 while(cnt--)

67.                                    {

68.                                         mai_chong=~mai_chong; //輸出時鐘脈沖

69.                                         Mdelay(3);

70.                                         }

71.

72.                                        shi_neng=0;

73.                                         Tdelay(30);//毫秒

74.                                         shi_neng=1;

75.                                      fang_xiang=0;

76.                                         cnt=400;

77.                                         while(cnt--)

78.                                         {

79.                                         mai_chong=~mai_chong; //輸出時鐘脈沖

80.                                         Mdelay(3);

81.                                         }

82.                                            shi_neng=0;

83.                                         Tdelay(20);//毫秒

84.                         }

85.               }

86.      }

87.

88. }


復制代碼

步進電機正轉_反轉_加速_減速_高速的單片機源程序如下:

1. ////////////////////////匯誠科技////////////////////

2. ///////////////////步進電機調試程序/////////////////

3. #include<reg52.h>

4. #define uchar unsigned char

5. #define uint unsigned int

6. uchar Y=10; //初始化速度

7. /********************************************************

8.                                                  控制位定義

9. ********************************************************/

10.

11. sbit shi_neng=P1^0;  //        使能控制位

12. sbit fang_shi=P1^1;  //        工作方式控制位

13. sbit fang_xiang=P1^2;//        旋轉方向控制位

14. sbit mai_chong=P1^3; // 脈沖控制位

15.

16. sbit zheng_zhuan=P2^0;  //        正轉

17. sbit fan_zhuan=P2^1;    //        反轉

18. sbit jia_su=P2^2;         // 加速

19. sbit jian_su=P2^3;   // 減速

20.

21. /********************************************************

22.                                                  延時函數

23. ********************************************************/

24. void delay(uchar i)//延時函數

25. {

26.         uchar j,k;

27.         for(j=0;j<i;j++)

28.         for(k=0;k<180;k++);

29. }

30. /********************************************************

31.                                                  加速函數

32. ********************************************************/

33. void jia()

34. {

35.

36. Y=Y-1;

37. if(Y<=1){Y=1;}//如果速度值小于等于1，值保持不變

38.

39. }

40. /********************************************************

41.                                                  減速函數

42. ********************************************************/

43. void jian()

44. {

45.

46. Y=Y+1;

47. if(Y>=100){Y=100;}

48.

49. }

50. /********************************************************

51.                                                  主函數

52. ********************************************************/

53.

54. main()

55. {

56.         shi_neng=1;  //        使能控制位

57.         fang_shi=1;  //        工作方式控制位

58.         fang_xiang=1;//        旋轉方向控制位

59.         mai_chong=1; // 脈沖控制位

60.         while(1)

61.         {

62.

63.                 if(zheng_zhuan==0){fang_xiang=1;}

64.                 if(fan_zhuan==0){fang_xiang=0;}

65.                 if(jia_su==0){delay(10);while(!jia_su);jia();}

66.                 if(jian_su==0){delay(10);while(!jian_su);jian();}

67.

68.                 mai_chong=~mai_chong; //輸出時鐘脈沖

69.                 delay(Y);                          //延時(括號內數值越小，電機轉動速度越快)

70.

71.         }

72. }

復制代碼

【簡要說明】

一、尺寸：長88mmX寬68mmX高35mm
二、主要芯片：AT89S52單片機、L298NL、298N（支持AT89S52編程）
三、工作電壓：輸入電壓（5V~30V）輸入電壓的大小由被控制電機的額定電壓決定。
四、可驅動直流（5~30V之間電壓的直流電機或者步進電機）
五、最大輸出電流2A （瞬間峰值電流3A）
六、最大輸出功率25W
七、特點：
         1、具有信號指示
         2、轉速可調
         3、抗干擾能力強
         4、具有續流保護
         5、轉速、轉向、工作方式可根據程序靈活控制
         6、可單獨控制一臺步進電機
         7、根據需要自己編程可以靈活控制步進電機，實現多種功能；
         8、可實現正反轉
         9、采用光電隔離
        10、單片機P3口已用排針引出，可以方便使用者連接控制更多外圍設備。

全部資料51hei下載地址：
