第 8 講 數碼管的動態掃描顯示
知識點：
1、 端口的并行操作
2、 switch() case{}多分支選擇語句
3、 IO 端口作為輸入的用法
4、 74HC138 譯碼器
一、端口的并行操作
51 單片機端口是 8 位，我們不僅可以單獨對每一位進行操作，還可以直接對端口寄存器進行讀寫操作。如 P0、P1、P2、P3。數碼管實驗就是直接操作的端口寄存器。
如 P0 = 0X3F; 換算成二進制就是：00111111,實際上就是單片機的 P0.0—P0.5 被置 1，
P0.6,P0.7 被置 0。
二、多分支選擇語句
前幾次課，我們學習了循環語句 for 的用法，知道了 for 語句的執行流程。今天，我們?cè)賹W(xué) 習一個分支語句 switch case default。這種語句把一個表達式的值和一個整數或字符常量表中的元素逐一比較。發生匹配時，與匹配常數關聯的語句被執行。switch 語句的一般形 式如下：
switch(expession)
{
caseconstant1:
語句 1；
break;
caseconstant2:
語句 2；
break;
caseconstant3:
語句 3； break; default: 語句 4；
}
注意：
1、 表達式 expession 必須對整數求值，因此，可使用字符或整數值，但不能使用浮點表達式。
2、 表達式的值順序與 case 語句中的常量逐一比較，發生匹配時，與匹配常數關聯的語句被執行。直到遇到 break 語句或到達 switch 語句結尾時停止。 3、 default 是可選項。
三、IO 端口作為輸入的用法（例程按鍵）
講獨立按鍵時再講
四、74HC138譯碼器

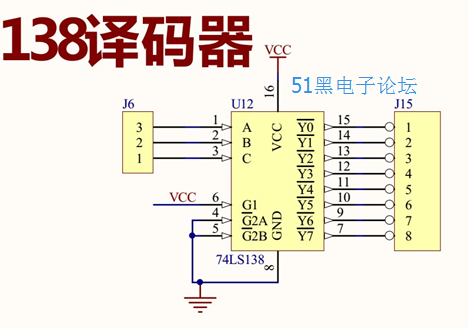

在我們?cè)O(shè)計單片機電路的時候，單片機的 IO 數量是有限的，有時并滿足不了我們的設計需 求，比如我們正使用的 STC89C52RC 單片機一共是 32 個 IO 口，但是我們?yōu)榱丝刂聘嗟钠?/font>
件，就要使用一些外圍的數字芯片，這種數字芯片由簡單的輸入邏輯來控制輸出邏輯，比如
74hc138 這個 3－8 譯碼器。
下載附件
2017-11-19 02:10 上傳

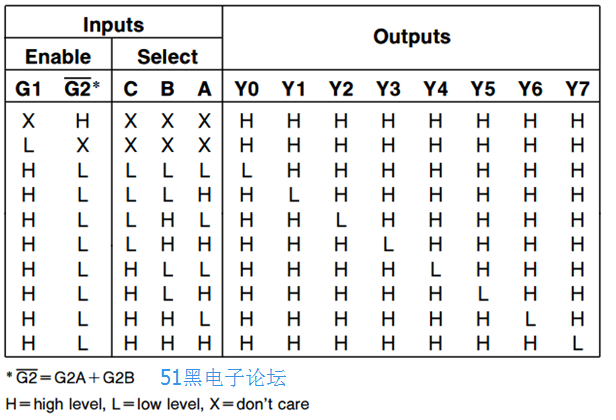

從這個名字來分析，三八譯碼器，就是把三種輸入狀態翻譯成 8 種輸出狀態。從圖中可以看 到 74HC138 一共有 6 個輸入引腳 ，但其中 4、5、6 引腳是使能引腳 ，這三個引腳如果不符 合規定的輸入要求，1，2，3 引腳不管你輸入的什么電平，Y0 ~ Y7 都是高電平。所以必須 按圖示方式連接。大家可以看下面的真值表,輸入與輸出的對應關系:
下載附件
2017-11-19 02:11 上傳
這是以前給小學生培訓單片機做的一套講義，盡可能的做到了通俗易懂，現分享給大家，絕對的純?cè)瓌?chuàng)資料.
 全部資料下載地址（共15章,pdf格式）：http://www.zg4o1577.cn/bbs/dpj-98524-1.html
|
