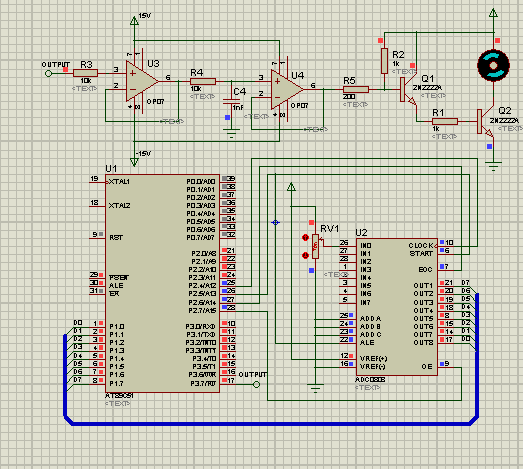

電機驅動仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
下載附件
2017-11-5 20:39 上傳
下載附件
2017-11-6 04:08 上傳
單片機匯編語言源程序如下:
- ADC EQU 35H
- CLOCK BIT P2.4 ;定義ADC0808時鐘位
- ST BIT P2.5
- EOC BIT P2.6
- OE BIT P2.7
- PWM BIT P3.7
- ORG 00H
- SJMP START
- ORG 0BH
- LJMP INT_T0
- START: MOV TMOD,#02H ;
- MOV TH0,#20
- MOV TL0,#00H
- MOV IE,#82H
- SETB TR0
- WAIT: CLR ST
- SETB ST
- CLR ST ;啟動AD轉換
- JNB EOC,$ ;等待轉換結束
- SETB OE
- MOV ADC,P1 ;讀取AD轉換結果
- CLR OE
- SETB PWM ;PWM輸出
- MOV A,ADC
- LCALL DELAY
- CLR PWM
- MOV A,#255
- SUBB A,ADC
- LCALL DELAY
- SJMP WAIT
- INT_T0: CPL CLOCK ;提供ADC0808時鐘信號
- RETI
- ……………………
- …………限于本文篇幅 余下代碼請從51黑下載附件…………
所有資料51hei提供下載:
AT89C51對直流電動機的驅動.rar
(47 KB, 下載次數: 36)
2017-11-5 20:39 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
