打開想要3D顯示的PCB文件

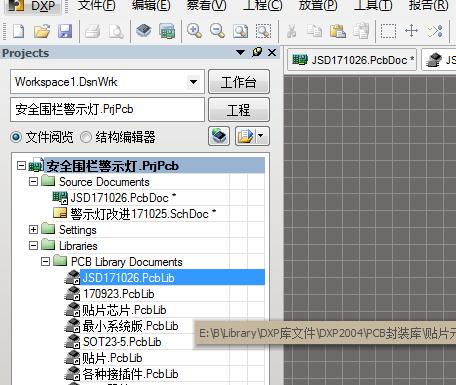

點擊上方選項里的設計 選擇生成PCB庫


把PCB庫保存到工程

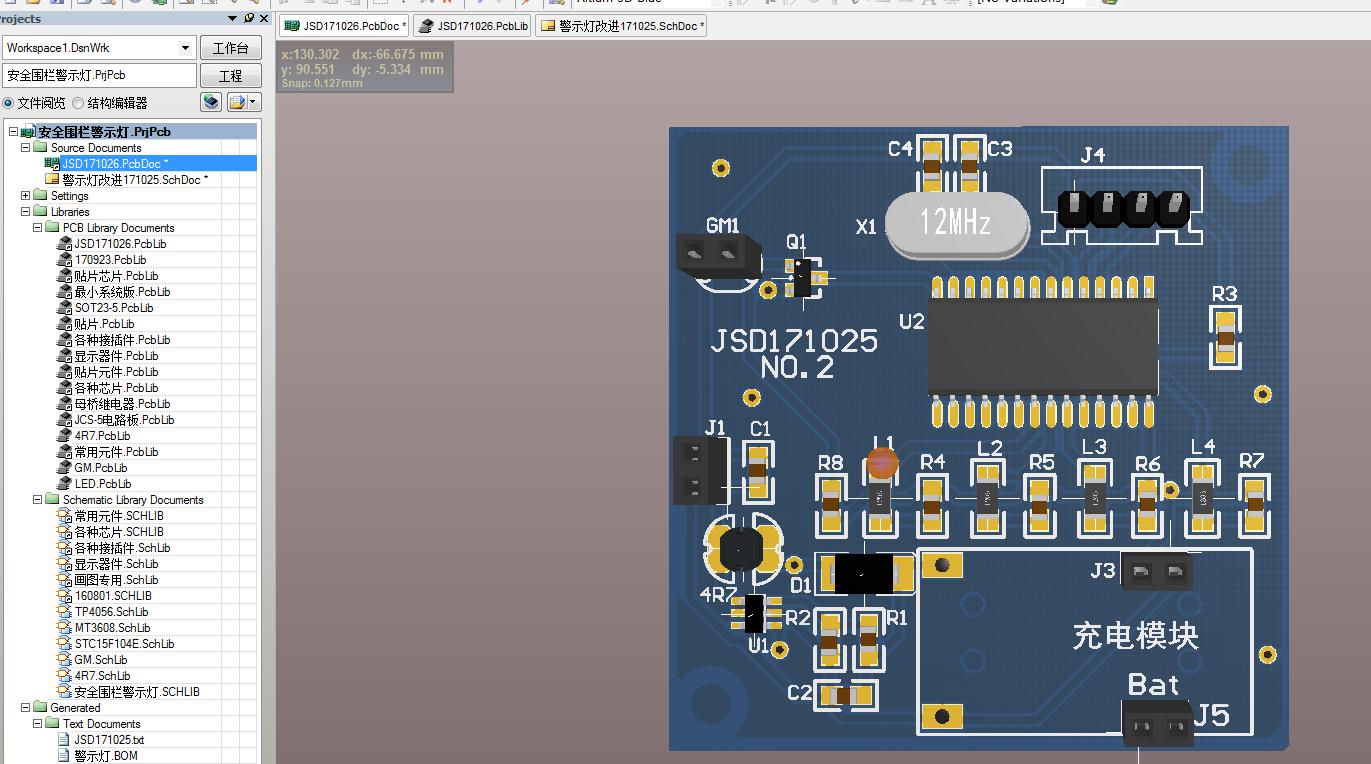

打開PCB庫選擇要添加3D封裝的元件 放置-3D元件體

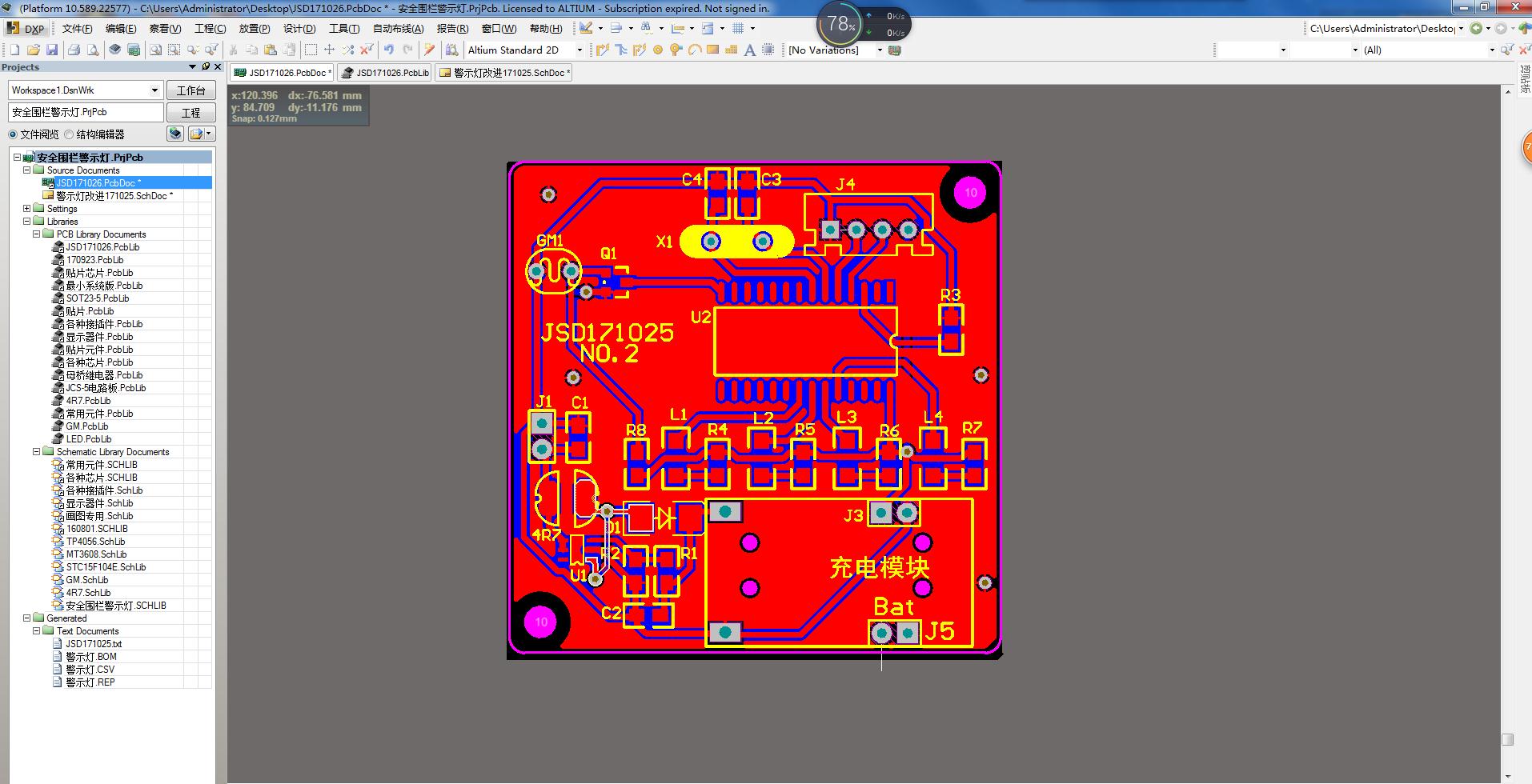

按 2 3 鍵切換2D3D顯示


3D焊腳要和2D的吻合


每個元件都添加3D封裝后

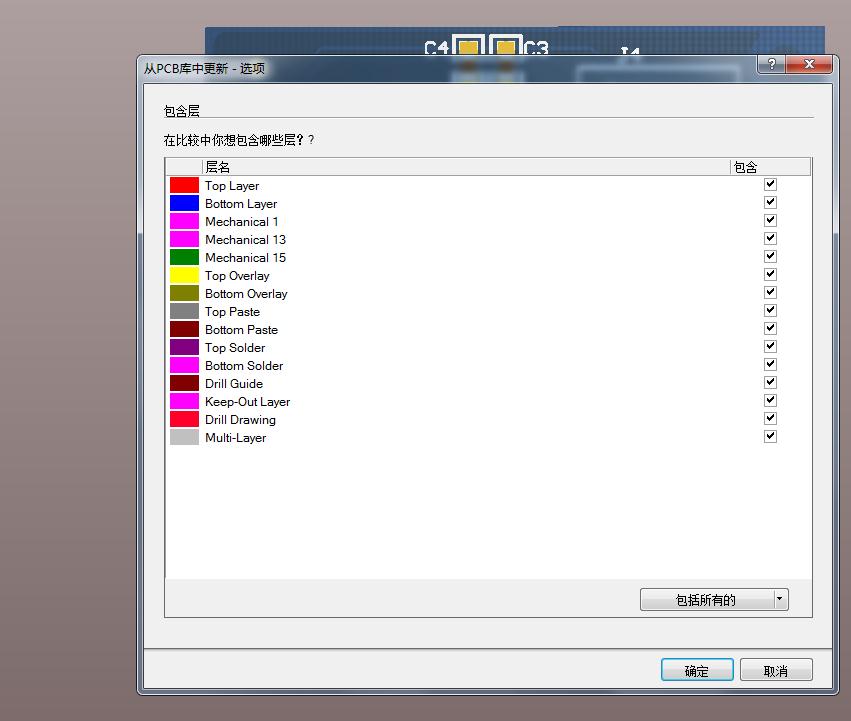

打開PCB文件 工具-從PCB庫更新


點擊確定


3D封裝網上有

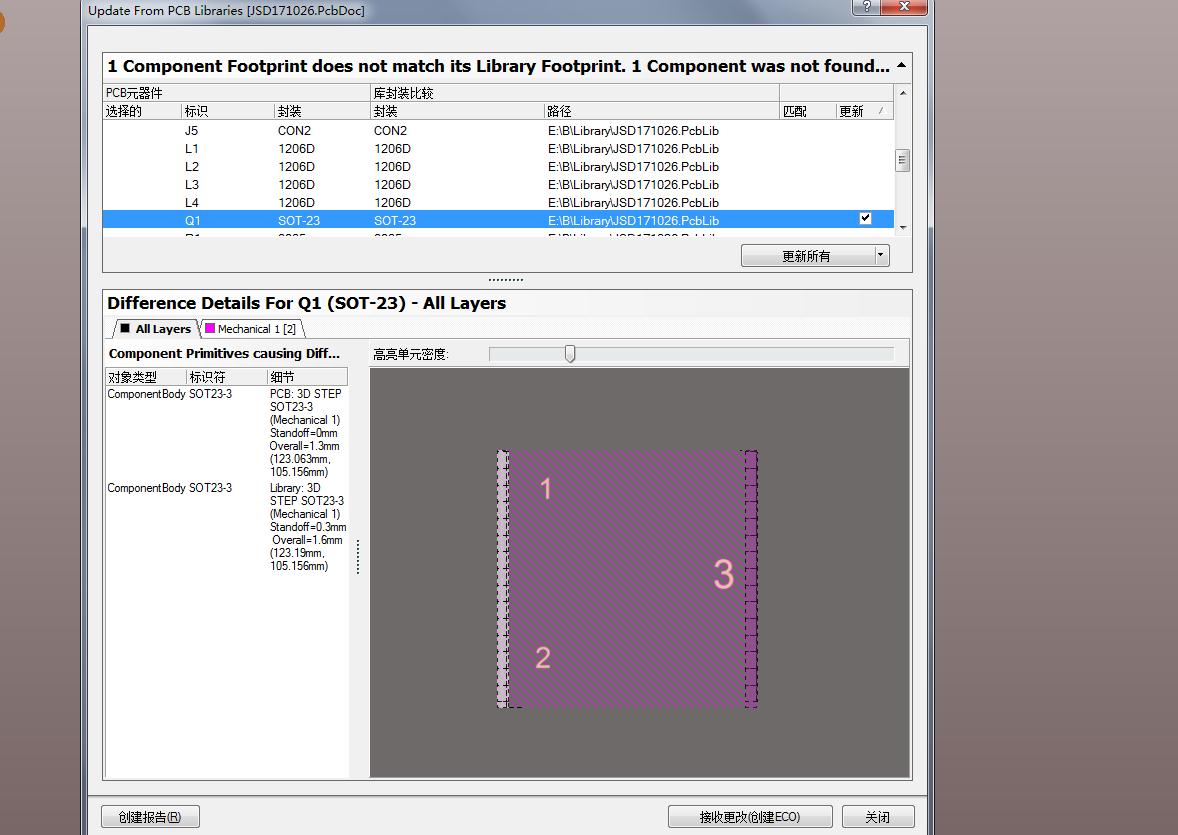

這是需要更新的


生效更改 執行更改

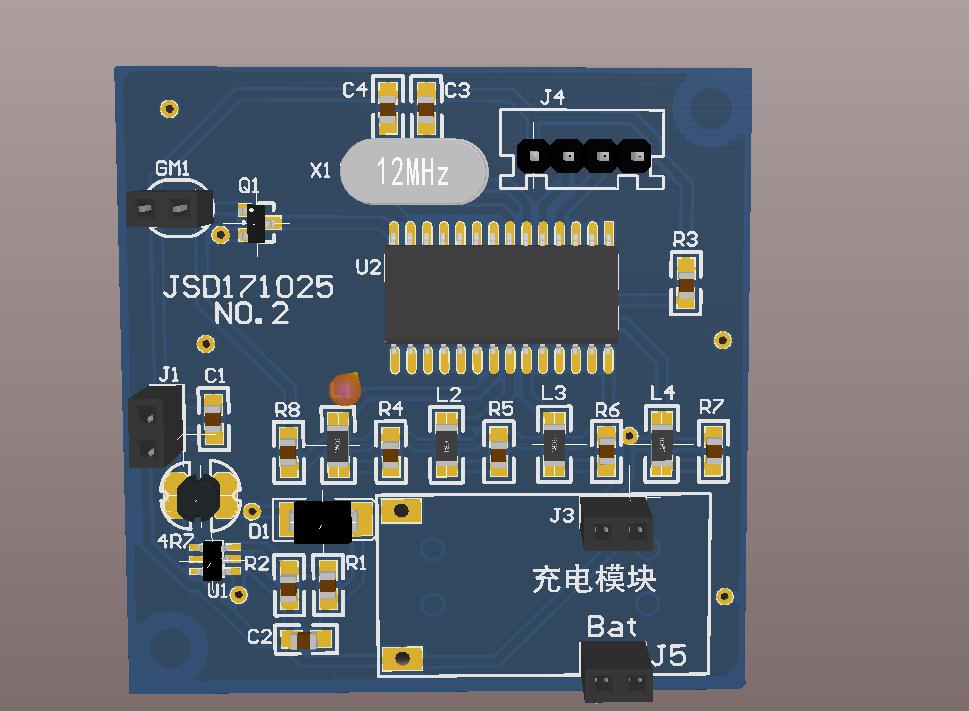

完成了
