LCD12864液晶二級以上菜單的設計總結 含單片機程序與實物圖

ID:235868 · 發表于 2017-9-27 18:27

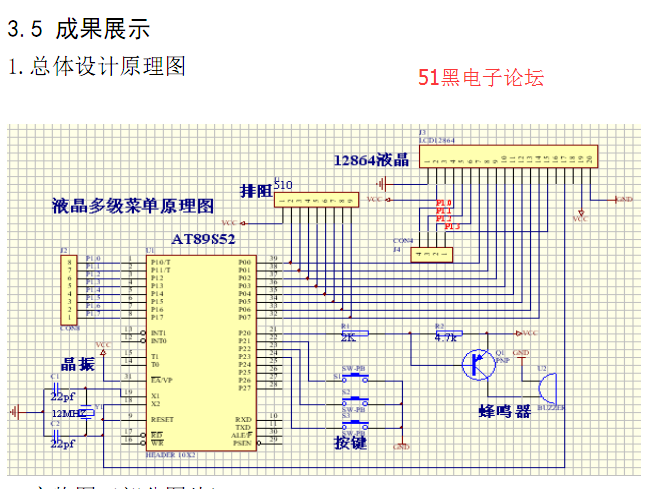

基于帶字庫12864液晶二級以上菜單的設計原理圖：

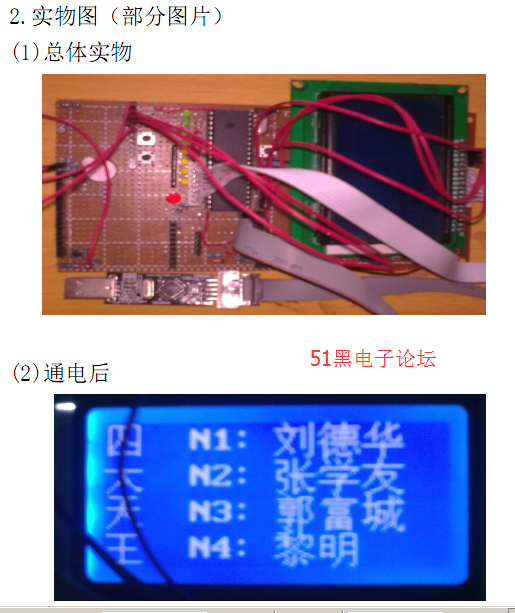

實物圖：

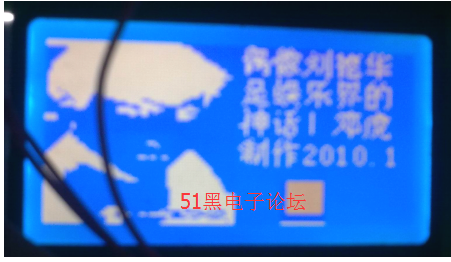

(3) 按下菜單鍵后

由于實物液晶像素低，圖片看起來很難辨認 ，故采用 proteus 仿
真了下圖片，以下是 proteus 仿真出來的圖片！

第四章設計總結
本次設計花費了很長的一段時間與精力，剛接到這個課題時，覺得應該不是很難，但真正當我開始設計與編程的時候，發現并不是我想像中的那么容易，設計的難點主要是菜單層與圖片的顯示，其中以圖片和菜單層的顯示為主，如果不能正確的寫出圖片與菜單層顯示程序，那么你就不能設計出來 ，為在我看來 ，一個液晶如果只把漢字顯示出來了，那是沒有什么意義的。在編寫程序的過程中，遇到了很多難題，比如說最簡單的光標顯示問題，想了很久，就是想不通為什么光標不能顯示出來 ，最后發現 ，竟然是初始化指令的前兩行程序順序顛倒了，這樣的細節是一定要經過大量的實踐才能體會出來的。在調寫按鍵菜單程序的時候，通過反復的擦寫芯片，不斷的修改程序，一步一步一個腳印，最后達到了我預料的效果。在調試程序中，我失望過，迷茫過，想過放棄，但最終是堅持了下來，成功背后的艱辛，只有自己才體會得到。大學三年，我學到了真正的本領，學校的引導 ，個人的付出，為我以后的人生打下了扎實的基礎。

第六章致謝
雖然畢業設計都是由自己完成的事，但如果沒有老師的支持，同學的幫助，我想我一個人是不可能成功的。在這里，我首先得感謝教我專業課的所有老師，從他 ( 她 ) 們身上，我學會到了很多知識 ，萬丈高樓平地起，從最基礎的電工，模電，數電，到單片機，電視機 ，再到現在我能獨立的運用所學的知識設計出屬于自己的東西，老師的精心栽培與付出，是我走向成功的最大動力。我要感謝我的指導老師：樂樂老師。感謝她對我的信任與支持，幫助與理解，感謝她給了我液晶上很多的參考資料，讓我對液晶有了更深入了解。同時 ，我要感謝我們班的同學芮濤，謝謝他在硬件上教會了我很多知識 ，如果沒有他在一旁指導，我對硬件可能還是半知半解。有了老師和同學的幫助，再加上自己的艱辛努力，自己的付出，最終圓滿完成了我的畢業設計 。

完整的pdf格式文檔51黑下載地址（共48頁）：

基于帶字庫12864液晶二級以上菜單的設計.pdf (10.28 MB, 下載次數: 166)
