本帖最后由 zl2168 于 2017-9-9 22:41 編輯

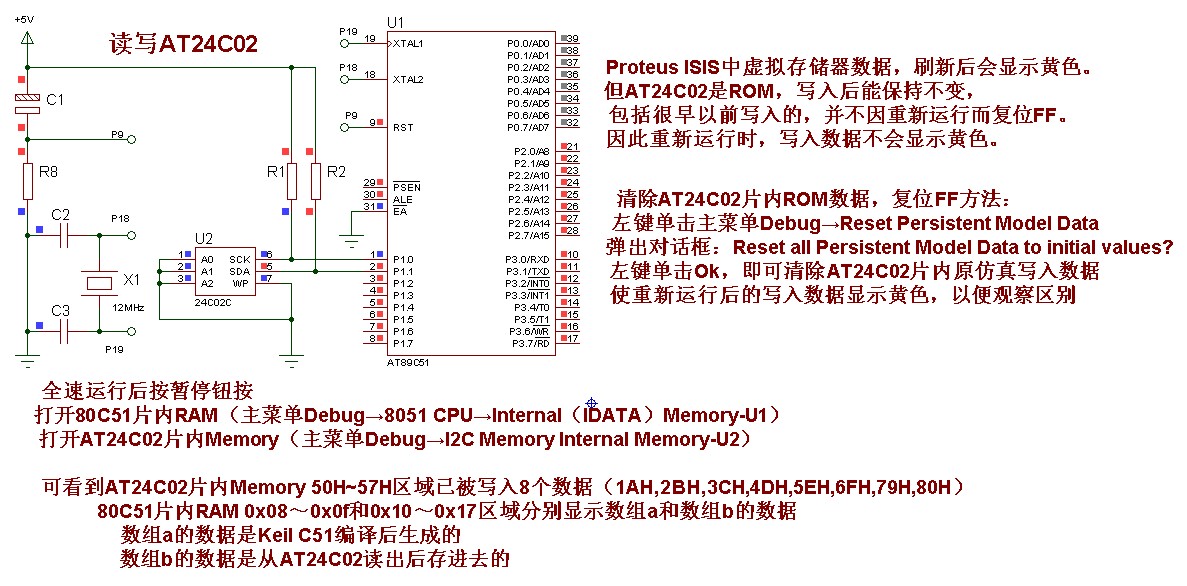

實例49 讀寫AT24C02
先Proteus仿真一下，確認有效。
實例49 讀寫IIC AT24C02.rar
(38.96 KB, 下載次數: 6)
2017-9-9 22:39 上傳
點擊文件名下載附件
實例50 非零地址讀寫AT24C02.rar
(39.09 KB, 下載次數: 3)
2017-9-9 22:40 上傳
點擊文件名下載附件
下載附件
2017-9-9 22:40 上傳
下載附件
2017-9-9 22:40 上傳
下載附件
2017-9-9 22:41 上傳
以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行。書中電路和程序設計有詳細說明，程序語句條條有注解。仿真電路和Hex文件能在清華出版社網站免費下載，程序源代碼只能到書上看了。到圖書館借，或到新華書店翻閱，或到網上書店打折購買。
|
