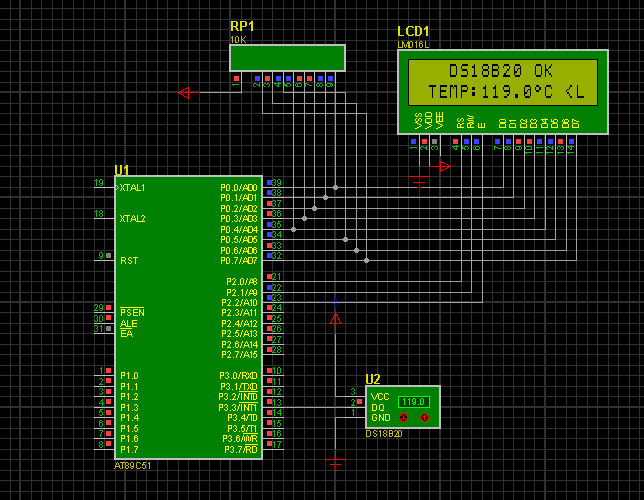

基于51單片機的DS18B20溫度+LCD顯示匯編語言源程序與仿真

  [復制鏈接]
跳轉到指定樓層
樓主
基于51單片機的DS18B20溫度+LCD顯示(匯編編寫)


單片機源程序如下:
  1.                   TEMP_ZH   DATA  24H     ;實時溫度值存放單元
  2.           TEMPL     DATA  25H     ;
  3.           TEMPH     DATA  26H     ;
  4.           TEMP_TH   DATA  27H     ;高溫報警值存放單元
  5.           TEMP_TL   DATA  28H     ;低溫報警值存放單元
  6.           TEMPHC    DATA  29H     ;
  7.           TEMPLC    DATA  2AH

  9.           K1     EQU  P1.4
  10.           K2     EQU  P1.5
  11.           K3     EQU  P1.6
  12.           K4     EQU  P1.7

  14.           BEEP      EQU  P3.7
  15.           RELAY     EQU  P1.3
  16.           LCD_X     EQU  2FH      ;LCD 地址變量
  17.           LCD_RS    EQU  P2.0
  18.           LCD_RW    EQU  P2.1
  19.           LCD_EN    EQU  P2.2
  20.           flag1     equ  20H.0    ;DS18B20是否存在標記
  21.           KEY_UD    EQU  20H.1    ;設定 KEY 的UP與DOWN 標記
  22.           date_line equ p3.3
  23. ;=====================================================
  24.            ORG  0000H
  25.            JMP  MAIN

  27.
  28.                   ORG  0030H
  29. MAIN:     MOV  SP,#60H
  30.           MOV  A,#00H
  31.           MOV  R0,#20H       ;將 20H-2FH 單元清零
  32.           MOV  R1,#10H
  33. CLEAR:    MOV  @R0,A
  34.           INC  R0
  35.           DJNZ  R1,CLEAR

  37.           CALL  SET_LCD
  38.           CALL  RE_18B20

  40. start:    CALL  RESET          ;18B20復位子程序
  41.           JNB   FLAG1,START1   ;DS1820不存在
  42.           CALL  MENU_OK
  43.           CALL  READ_E2
  44.           CALL  TEMP_BJ        ;顯示溫度標記
  45.           JMP   START2
  46. START1:   CALL  MENU_ERROR
  47.           CALL  TEMP_BJ        ;顯示溫度標記
  48.           JMP  $

  50. START2:
  51.           CALL  RESET
  52.           JNB  FLAG1,START1    ;DS1820不存在
  53.           MOV   A,#0CCH        ; 跳過ROM匹配
  54.           CALL  WRITE
  55.           MOV   A,#44H         ; 發出溫度轉換命令
  56.           CALL  WRITE
  57.           CALL  RESET
  58.           MOV   A,#0CCH        ; 跳過ROM匹配
  59.           CALL  WRITE
  60.           MOV   A,#0BEH        ; 發出讀溫度命令
  61.           CALL  WRITE
  62.           CALL  READ
  63.           call CONVTEMP
  64.           Call DISPBCD
  65.           CALL CONV
  66.           CALL TEMP_COMP
  67.           CALL  PROC_KEY       ; 鍵掃描

  69.    SJMP START2
  70. ;-----------------------------------------------------
  71. PROC_KEY:
  72.   JB  K1,PROC_K1    ; 按鍵K1處理
  73.          CALL  BEEP_BL
  74.          JNB  K1,$
  75.          MOV  DPTR,#M_ALAX1
  76.          MOV  A,#1
  77.          CALL  LCD_PRINT
  78.          CALL  LOOK_ALARM
  79.          JB  K3,$
  80.          CALL  BEEP_BL
  81.          JMP  PROC_K2
  82. PROC_K1:     ; 按鍵K2處理
  83.          JB  K2,PROC_END
  84.          CALL  BEEP_BL
  85.          JNB  K2,$
  86.          MOV   DPTR,#RESET_A1
  87.          MOV   A,#1
  88.          CALL  LCD_PRINT
  89.          CALL  SET_ALARM
  90.          CALL  RE_18B20           ;將設定的TH,TL值寫入DS18B20內
  91.          CALL  WRITE_E2
  92. PROC_K2:
  93.          CALL  MENU_OK
  94.          CALL  TEMP_BJ
  95. PROC_END:
  96.          RET
  97. ;============================================
  98. ;設定報警值 TH、TL
  99. ;============================================
  100. SET_ALARM:
  101.          ;CALL  RESET_ALARM
  102.          CALL  LOOK_ALARM
  103. AS0:
  104.          JB   K1,AS00
  105.          CALL  BEEP_BL
  106.          JNB  K1,$
  107.          CPL  20H.1            ;UP/DOWN 標記
  108. AS00:    JB  20H.1,ASZ01       ;20H.1=1，UP
  109.          JMP  ASJ01            ;20H.1=0，DOWN

  111. ASZ01:   JB  K2,ASZ02          ;TH值調整（增加）
  112.          CALL  BEEP_BL
  113.          INC  TEMP_TH
  114.          MOV  A,TEMP_TH
  115.          CJNE  A,#120,ASZ011
  116.          MOV  TEMP_TH,#0
  117. ASZ011:  CALL  LOOK_ALARM
  118.          MOV  R5,#10
  119.          CALL  DELAY
  120.          JMP  ASZ01

  122. ASZ02:   JB  K3,ASZ03          ;TL值調整（增加）
  123.          CALL  BEEP_BL
  124.          INC  TEMP_TL
  125.          MOV  A,TEMP_TL
  126.          CJNE  A,#99,ASZ021
  127.          MOV  TEMP_TL,#00H
  128. ASZ021:  CALL  LOOK_ALARM    ;
  129.          MOV  R5,#10
  130.          CALL  DELAY
  131.          JMP  ASZ02
  132. ASZ03:   JB  K4,AS0          ;確定調整 OK
  133.          CALL  BEEP_BL
  134.          JNB  K4,$
  135.          RET

  137. ASJ01:
  138.          JB  K2,ASJ02          ;TH值調整 （減少）
  139.          CALL  BEEP_BL
  140.          DEC   TEMP_TH
  141.          MOV  A,TEMP_TH
  142.          CJNE  A,#0FFH,ASJ011
  143.          JMP  ASJ022
  144. ASJ011:  CALL  LOOK_ALARM
  145.          MOV  R5,#10
  146.          CALL  DELAY
  147.          JMP  AS0

  149. ASJ02:   JB  K3,ASJ03         ;TL值調整（減少）
  150.          CALL  BEEP_BL
  151.          DEC  TEMP_TL
  152.          MOV  A,TEMP_TL
  153.          CJNE  A,#0FFH,ASJ021
  154.          JMP  ASJ022
  155. ASJ021:  CALL  LOOK_ALARM    ;
  156.          MOV  R5,#10
  157.          CALL  DELAY
  158.          JMP  AS0
  159. ASJ022:  CPL  20H.1
  160.          JMP  ASZ01
  161. ASJ03:   JMP  ASZ03
  162.          RET


  165. RESET_ALARM:
  166.           MOV  DPTR,#RESET_A1  ;指針指到顯示信息區
  167.           MOV  A,#1            ;顯示在第一行
  168.           CALL  LCD_PRINT
  169.           RET
  170. RESET_A1:
  171.      DB  "RESET ALERT CODE"
  172. ;====================================================
  173. ;實際溫度值與標記溫度值比較子程序
  174. ;====================================================
  175. TEMP_COMP:
  176.           MOV  A,TEMP_TH
  177.           SUBB  A,TEMP_ZH       ;減數>被減數，則
  178.           JC  CHULI1            ;借位標志位C=1，轉
  179.           MOV  A,TEMP_ZH
  180.           SUBB  A,TEMP_TL       ;減數>被減數，則
  181.           JC  CHULI2            ;借位標志位C=1，轉
  182.           MOV  DPTR,#BJ5
  183.           CALL  TEMP_BJ3
  184.           CLR   RELAY           ;繼電器吸合
  185.           RET
  186. CHULI1:
  187.           MOV  DPTR,#BJ3
  188.           CALL  TEMP_BJ3
  189.           SETB  RELAY           ;繼電器關閉
  190.           CALL  BEEP_BL
  191.           RET
  192. CHULI2:
  193.           MOV  DPTR,#BJ4
  194.           CALL  TEMP_BJ3
  195.           CALL  BEEP_BL
  196.           RET
  197. ;-----------------------------------------
  198. TEMP_BJ3:
  199.           MOV  A,#0CEH
  200.           CALL WCOM
  201.           MOV  R1,#0
  202.           MOV  R0,#2

  204. BBJJ3:    MOV  A,R1
  205.           MOVC A,@A+DPTR
  206.           CALL  WDATA
  207.           INC R1
  208.           DJNZ  R0,BBJJ3
  209.           RET
  210. BJ3:
  211.       DB  ">H"
  212. BJ4:
  213.       DB  "<L"
  214. BJ5:
  215.       DB  " !"
  216. ;==================================================
  217. ;顯示溫度標記子程序
  218. ;==================================================
  219. TEMP_BJ:
  220.           MOV  A,#0CBH
  221.           CALL WCOM
  222.           MOV  DPTR,#BJ1  ;指針指到顯示消息
  223.           MOV  R1,#0
  224.           MOV  R0,#2

  226. BBJJ1:    MOV  A,R1
  227.           MOVC A,@A+DPTR
  228.           CALL  WDATA
  229.           INC R1
  230.           DJNZ  R0,BBJJ1
  231.           RET
  232. BJ1:
  233.       DB  00H,"C"
  234. ;=================================================
  235. MENU_OK:

  237.           MOV  DPTR,#M_OK1  ;指針指到顯示消息
  238.           MOV  A,#1          ;顯示在第一行
  239.           CALL  LCD_PRINT
  240.           MOV  DPTR,#M_OK2  ;指針指到顯示消息
  241.           MOV  A,#2          ;顯示在第一行
  242.           CALL  LCD_PRINT

  244.           RET
  245. M_OK1:
  246.     DB   "   DS18B20 OK   ",0
  247. M_OK2:
  248.     DB   " TEMP:          ",0
  249. ;-----------------------------------------------
  250. MENU_ERROR:
  251.           MOV  DPTR,#M_ERROR1  ;指針指到顯示消息1
  252.           MOV  A,#1          ;顯示在第一行
  253.           CALL  LCD_PRINT
  254.           MOV  DPTR,#M_ERROR2  ;指針指到顯示消息1
  255.           MOV  A,#2          ;顯示在第一行
  256.           CALL  LCD_PRINT
  257.           RET
  258. M_ERROR1:
  259.     DB   " DS18B20 ERROR  ",0
  260. M_ERROR2:
  261.     DB   " TEMP: ----     ",0
  262. ;====================================================
  263. reset:  setb date_line
  264.         nop
  265.         clr date_line
  266.         mov r0,#6bh         ;主機發出延時復位低脈沖
  267.         mov r1,#04h
  268. tsr1:   djnz r0,$
  269.         mov r0,#6bh
  270.         djnz r1,tsr1
  271.         setb date_line        ;然后拉高數據線
  272.         nop
  273.         nop
  274.         nop
  275.         mov r0,#32h
  276. tsr2:   jnb date_line,tsr3   ;等待DS18B20回應
  277.         djnz r0,tsr2
  278.         jmp tsr4             ; 延時
  279. tsr3:   setb flag1           ; 置標志位,表示DS1820存在
  280.         jmp tsr5
  281. tsr4:   clr flag1            ; 清標志位,表示DS1820不存在
  282.         jmp tsr7
  283. tsr5:   mov r0,#06bh
  284. tsr6:   djnz r0,[        DISCUZ_CODE_1        ]nbsp;           ; 時序要求延時一段時間
  285. tsr7:   setb date_line
  286.         ret
  287. ;=======================================================
  288. RE_18B20:
  289.         JB  FLAG1,RE_18B20A
  290.         RET
  291. RE_18B20A:
  292.         CALL  RESET
  293.         MOV  A,#0CCH       ;跳過ROM匹配
  294.         LCALL  WRITE
  295.         MOV  A,#4EH        ;寫暫存寄存器
  296.         LCALL  WRITE
  297.         MOV  A,TEMP_TH     ;TH(報警上限）
  298.         LCALL  WRITE
  299.         MOV  A,TEMP_TL     ;TL(報警下限）
  300.         LCALL  WRITE
  301.         MOV  A,#7FH        ;12位精確度
  302.         LCALL  WRITE
  303.         RET
  304. ;------------------------------------------------------------
  305. WRITE_E2:
  306.         CALL  RESET
  307.         MOV  A,#0CCH        ;跳過ROM匹配
  308.         LCALL  WRITE
  309.         MOV  A,#48H         ;把暫存器里的溫度報警值拷貝到EEROM
  310.         LCALL  WRITE
  311.         RET
  312. ;--------------------------------------------------------------
  313. READ_E2:
  314.         CALL  RESET
  315.         MOV  A,#0CCH        ;跳過ROM匹配
  316.         LCALL  WRITE
  317.         MOV  A,#0B8H        ;把EEROM里的溫度報警值拷貝回暫存器
  318.         CALL  WRITE
  319.         RET
  320. ;--------------------------------------------------------------
  321. ;將自定義字符寫入LCD1602的CGRAM中
  322. ;--------------------------------------------------------------
  323. STORE_DATA:
  324.         MOV  A,#40H
  325.         CALL  WCOM
  326.         MOV  R2,#08H
  327.         MOV  DPTR,#D_DATA
  328.         MOV  R3,#00H
  329. S_DATA:
  330.         MOV  A,R3
  331.         MOVC  A,@A+DPTR
  332.         CALL  WDATA      ;寫入數據
  333.         INC  R3
  334.         DJNZ  R2,S_DATA
  335.         RET

  337. D_DATA:
  338.     DB  0CH,12H,12H,0CH,00H,00H,00H,00H
  339. ;==============================================================
  340. write:  mov r2,#8            ;一共8位數據
  341.         CLR  C
  342. wr1:
  343.         clr date_line        ;開始寫入DS18B20總線要處于復位（低）狀態
  344.         mov r3,#07
  345.         djnz r3,[        DISCUZ_CODE_1        ]nbsp;           ;總線復位保持16微妙以上
  346.         rrc a                ;把一個字節DATA 分成8個BIT環移給C
  347.         mov date_line,c      ;寫入一個BIT
  348.         mov r3,#3CH
  349.         djnz r3,[        DISCUZ_CODE_1        ]nbsp;           ;等待100微妙
  350.         setb date_line       ;重新釋放總線
  351.         nop
  352.         djnz r2,wr1          ;寫入下一個BIT
  353.         setb date_line
  354.         ret
  355. ;--------------------------------------------------------------------
  356. read:    mov r4,#4          ; 將溫度低位、高位、TH、TL從DS18B20中讀出
  357.          mov r1,#TEMPL        ; 存入25H、26H、27H、28H
  358. re00:    mov r2,#8
  359. re01:    clr cy
  360.          setb date_line
  361.          nop
  362.          nop
  363.          clr date_line        ;讀前總線保持為低
  364.          nop
  365.          nop
  366.          nop
  367.          setb date_line       ;開始讀總線釋放
  368.          mov r3,#09           ;延時18微妙
  369.          djnz r3,$
  370.          mov c,date_line      ;從DS18B20總線讀得一個BIT
  371.          mov r3,#3CH
  372.          djnz r3,[        DISCUZ_CODE_1        ]nbsp;           ;等待100微妙
  373.          rrc a                ;把讀得的位值環移給A
  374.          djnz r2,re01         ;讀下一個BIT
  375.          mov @r1,a
  376.          inc r1
  377.          djnz r4,re00
  378.          ret


  381. ;*****************************************************
  382. ;  處理溫度 BCD 碼子程序
  383. ;****************************************************
  384. CONVTEMP:      MOV  A,TEMPH       ;判溫度是否零下
  385.                ANL  A,#80H
  386.                JZ  TEMPC1         ;溫度零上轉
  387.                CLR  C
  388.                MOV  A,TEMPL       ;二進制數求補（雙字節）
  389.                CPL  A             ;取反加1
  390.                ADD  A,#01H
  391.                MOV  TEMPL,A
  392.                MOV  A,TEMPH
  393.                CPL  A
  394.                ADDC  A,#00H
  395.                MOV  TEMPH,A
  396.                SJMP  TEMPC11

  398. TEMPC1:        MOV  TEMPHC,#0AH     ;+
  399. TEMPC11:       MOV  A,TEMPHC
  400.                SWAP  A
  401.                MOV  TEMPHC,A
  402.                MOV  A,TEMPL
  403.                ANL  A,#0FH              ;乘0.0625
  404.                MOV  DPTR,#TEMPDOTTAB
  405.                MOVC  A,@A+DPTR
  406.                MOV  TEMPLC,A            ;TEMPLC LOW=小數部分 BCD

  408.                MOV  A,TEMPL             ;整數部分
  409.                ANL  A,#0F0H             ;取出高四位
  410.                SWAP  A
  411.                MOV  TEMPL,A
  412.                MOV  A,TEMPH             ;取出低四位
  413.                ANL  A,#0FH
  414.                SWAP  A
  415.                ORL  A,TEMPL             ;重新組合
  416.                MOV  TEMP_ZH,A
  417.                LCALL  HEX2BCD1
  418.                MOV  TEMPL,A
  419.                ANL  A,#0F0H
  420.                SWAP  A
  421.                ORL  A,TEMPHC            ;TEMPHC LOW = 十位數 BCD
  422.                MOV  TEMPHC,A
  423.                MOV  A,TEMPL
  424.                ANL  A,#0FH
  425.                SWAP  A                  ;TEMPLC HI = 個位數 BCD
  426.                ORL  A,TEMPLC
  427.                MOV  TEMPLC,A
  428.                MOV  A,R4
  429.                JZ  TEMPC12
  430.                ANL  A,#0FH
  431.                SWAP  A
  432.                MOV  R4,A
  433.                MOV  A,TEMPHC            ;TEMPHC HI = 百位數 BCD
  434.                ANL  A,#0FH
  435.                ORL  A,R4
  436.                MOV  TEMPHC,A
  437. TEMPC12:       RET
  438. ;---------------------------------------------------------------
  439. HEX2BCD1:
  440.               MOV  B,#064H          ;十六進制-> BCD
  441.               DIV  AB               ;B= A % 100
  442.               MOV  R4,A             ;R7 = 百位數
  443.               MOV  A,#0AH
  444.               XCH  A,B
  445.               DIV  AB               ;B = A % B
  446.               SWAP  A
  447.               ORL  A,B
  448.               RET
  449. ;-------------------------------------------------------------
  450. ;  小數部分碼表
  451. ;-------------------------------------------------------------
  452. TEMPDOTTAB:
  453.          DB   00H,00H,01H,01H,02H,03H,03H,04H
  454.          DB   05H,05H,06H,06H,07H,08H,08H,09H
  455. ;=====================================================
  456. LOOK_ALARM:

  458.           MOV  DPTR,#M_ALAX2   ;指針指到顯示信息區
  459.           MOV  A,#2            ;顯示在第二行
  460.           CALL  LCD_PRINT

  462.           MOV  A,#0C6H
  463.           CALL  TEMP_BJ1
  464.           MOV  A,TEMP_TH       ;加載TH數據
  465.           MOV  LCD_X,#3        ;設置位置
  466.           CALL  SHOW_DIG2H     ;顯示數據

  468.           MOV  A,#0CEH
  469.           CALL  TEMP_BJ1
  470.           MOV  A,TEMP_TL       ;加載TL數據
  471.           MOV  LCD_X,#12       ;設置位置
  472.           CALL  SHOW_DIG2L     ;顯示數據
  473.           RET
  474. ;--------------------------------------------
  475. M_ALAX1:
  476.      DB   " LOOK ALERT CODE",0
  477. M_ALAX2:
  478.      DB   "TH:      TL:    ",0
  479. ;--------------------------------------------
  480. TEMP_BJ1:
  481.           CALL WCOM
  482.           MOV  DPTR,#BJ2      ;指針指到顯示信息區
  483.           MOV  R1,#0
  484.           MOV  R0,#2

  486. BBJJ2:    MOV  A,R1
  487.           MOVC A,@A+DPTR
  488.           CALL  WDATA
  489.           INC R1
  490.           DJNZ  R0,BBJJ2
  491.           RET
  492. BJ2:
  493.       DB  00H,"C"

  495. ;---------------------------------------------------
  496. SHOW_DIG2H:                ;在 LCD 的第二行顯示數字
  497.           MOV  B,#100
  498.           DIV  AB
  499.           ADD  A,#30H
  500.           PUSH  B
  501.           MOV  B,LCD_X
  502.           CALL  LCDP2
  503.           POP  B
  504.           MOV  A,#0AH
  505.           XCH  A,B
  506.           DIV  AB
  507.           ADD  A,#30H
  508.           INC  LCD_X
  509.           PUSH  B
  510.           MOV  B,LCD_X
  511.           CALL  LCDP2
  512.           POP  B
  513.           INC  LCD_X
  514.           MOV  A,B
  515.           MOV  B,LCD_X
  516.           ADD  A,#30H
  517.           CALL  LCDP2
  518.           RET

  520. SHOW_DIG2L:                ;在 LCD 的第二行顯示數字
  521.           MOV  B,#100
  522.           DIV  AB
  523.           MOV  A,#0AH
  524.           XCH  A,B
  525.           DIV  AB
  526.           ADD  A,#30H
  527.           PUSH  B
  528.           MOV  B,LCD_X
  529.           CALL  LCDP2
  530.           POP  B
  531.           INC  LCD_X
  532.           MOV  A,B
  533.           MOV  B,LCD_X
  534.           ADD  A,#30H
  535.           CALL  LCDP2
  536.           RET
  537. ;-------------------------------------------------------------
  538. ;顯示區 BCD 碼溫度值刷新子程序
  539. ;-------------------------------------------------------------
  540. DISPBCD:
  541.               MOV  A,TEMPLC
  542.               ANL  A,#0FH
  543.               MOV  70H,A                 ;小數位
  544.               MOV  A,TEMPLC
  545.               SWAP  A
  546.               ANL  A,#0FH
  547.               MOV  71H,A                 ;個位
  548.               MOV  A,TEMPHC
  549.               ANL  A,#0FH
  550.               MOV  72H,A                 ;十位
  551.               MOV  A,TEMPHC
  552.               SWAP  A
  553.               ANL  A,#0FH
  554.               MOV  73H,A                 ;百位
  555.               MOV  A,TEMPHC
  556.               ANL  A,#0F0H
  557.               CJNE  A,#010H,DISPBCD0
  558.               SJMP  DISPBCD2

  560. DISPBCD0:     MOV  A,TEMPHC
  561.               ANL  A,#0FH
  562.               JNZ  DISPBCD2               ;十位數是0
  563.               MOV  A,TEMPHC
  564.               SWAP  A
  565.               ANL  A,#0FH
  566.               MOV  73H,#0AH               ;符號位不顯示
  567.               MOV  72H,A                  ;十位數顯示符號
  568. DISPBCD2:     RET

  570. ;==========================================================
  571. ; LCD 1602 顯示子程序
  572. ;==========================================================
  573. CONV:
  574.           MOV  A,73H         ;加載百位數據
  575.           MOV  LCD_X,#6      ;設置位置
  576.           CJNE A,#1,CONV1
  577.           JMP  CONV2
  578. CONV1:    MOV  A,#" "
  579.           MOV  B,LCD_X
  580.           CALL  LCDP2
  581.           JMP  CONV3
  582. CONV2:    CALL  SHOW_DIG2    ;顯示數據
  583. CONV3:    INC  LCD_X             ;
  584.           mov  a,72h         ;十位
  585.           CALL  SHOW_DIG2
  586.           inc  LCD_X
  587.           mov  a,71h         ;個位
  588.           CALL  SHOW_DIG2
  589.           inc  LCD_X
  590.           MOV  A,#'.'
  591.           MOV  B,LCD_X
  592.           CALL  LCDP2
  593.           MOV  A,70h         ;加載小數點位
  594.           INC  LCD_X         ;設置位置
  595.           CALL  SHOW_DIG2    ;顯示數據
  596.           RET
  597. ;-------------------------------------------------------
  598. SHOW_DIG2:                 ;在 LCD 的第二行顯示數字
  599.           ADD  A,#30H
  600.           MOV  B,LCD_X
  601.           CALL  LCDP2
  602.           RET
  603. ;---------------------------------------------------------
  604. LCDP2:                    ;在LCD的第二行顯示字符
  605.          PUSH  ACC        ;
  606.          MOV  A,B         ;設置顯示地址
  607.          ADD  A,#0C0H     ;設置LCD的第二行地址
  608.          CALL  WCOM       ;寫入命令
  609.          POP  ACC         ;由堆棧取出A
  610.          CALL  WDATA      ;寫入數據
  611.          RET
  612. ;---------------------------------------------------------


  615. SET_LCD:                     ;對 LCD 做初始化設置及測試
  616.           CLR  LCD_EN
  617.           CALL  INIT_LCD     ;初始化 LCD
  618.           CALL  STORE_DATA   ;將自定義字符存入LCD的CGRAM
  619.           RET
  620. INIT_LCD:                  ;8位I/O控制 LCD 接口初始化
  621.           MOV  A,#38H        ;雙列顯示，字形5*7點陣
  622.           CALL  WCOM
  623.           call  delay1
  624.           MOV  A,#38H
  625.           CALL  WCOM
  626.           call  delay1

  628.           MOV  A,#38H
  629.           CALL  WCOM
  630.           call  delay1
  631.           MOV  A,#0CH        ;開顯示，顯示光標，光標不閃爍
  632.           CALL  WCOM
  633.           call  delay1
  634.           MOV  A,#01H        ;清除 LCD 顯示屏
  635.           CALL  WCOM
  636.           call  delay1
  637.           RET
  638. ;==================================================
  639. CLR_LINE1:                   ;清除LCD的第一行字符
  640.           MOV  A,#80H        ;設置 LCD 的第一行地址
  641.           CALL  WCOM         ;
  642.           MOV  R0,#24        ;設置計數值
  643.     C1:   MOV  A,#' '        ;載入空格符至LCD
  644.           CALL  WDATA        ;輸出字符至LCD
  645.           DJNZ  R0,C1        ;計數結束
  646.           RET
  647. ;==================================================
  648. LCD_PRINT:       ;在LCD的第一行或第二行顯示字符

  650.           CJNE  A,#1,LINE2  ;判斷是否為第一行
  651.   LINE1:  MOV  A,#80H       ;設置 LCD 的第一行地址
  652.           CALL  WCOM        ;寫入命令
  653.           CALL  CLR_LINE    ;清除該行字符數據
  654.           MOV  A,#80H       ;設置 LCD 的第一行地址
  655.           CALL  WCOM        ;寫入命令
  656.           JMP  FILL

  658.   LINE2:  MOV  A,#0C0H      ;設置 LCD 的第二行地址
  659.           CALL  WCOM        ;寫入命令
  660.           CALL  CLR_LINE    ;清除該行字符數據
  661.           MOV  A,#0C0H      ;設置 LCD 的第二行地址
  662.           CALL  WCOM
  663.   FILL:   CLR  A            ;填入字符
  664.           MOVC  A,@A+DPTR   ;由消息區取出字符
  665.           CJNE  A,#0,LC1    ;判斷是否為結束碼
  666. ……………………

  668. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

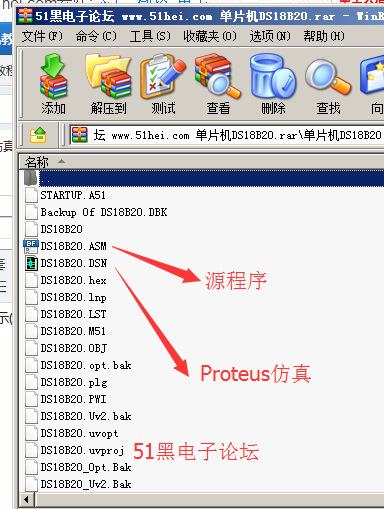

所有資料51hei提供下載:
單片機DS18B20.rar (79.88 KB, 下載次數: 148)





評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏4 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:278194 發表于 2018-11-27 17:23 | 只看該作者
想問一下 你的硬件仿真感覺少好多東西？
回復

使用道具 舉報

板凳
ID:681943 發表于 2020-1-6 10:13 | 只看該作者
硬件仿真少了一些電路？
回復

使用道具 舉報

地板
ID:783871 發表于 2020-6-28 13:01 | 只看該作者
程序調試的好多未定義啊，怎么解決啊？
回復

使用道具 舉報

5#
ID:61140 發表于 2022-4-4 19:22 | 只看該作者
可以仿真成功,但硬件實測第一行顯示白塊,第二行不顯示
回復

使用道具 舉報

6#
ID:1032085 發表于 2022-6-4 13:20 | 只看該作者
這個怎么設置讓他顯示負數啊
回復

使用道具 舉報

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 国产 日韩 欧美 制服 另类 | 国产免费xxx | 韩日av在线 | 久久成人一区 | 男女网站在线观看 | 精品一区国产 | 亚洲精久| 午夜欧美一区二区三区在线播放 | 国产91在线 | 中日 | 成人久久久 | 国产1区2区3区 | 一区视频| 91欧美激情一区二区三区成人 | 一级免费毛片 | 亚洲高清视频一区二区 | 中文字幕第一页在线 | av在线免费观看网站 | 日韩在线视频一区 | 国产精品五月天 | 国产探花在线精品一区二区 | 亚洲天堂影院 | 99久久精品免费看国产高清 | 欧美日韩一区二区在线 | 免费在线观看h片 | av一级毛片 | 国产视频久久久 | 超碰成人免费 | 午夜激情免费 | 黄免费看 | 特黄级国产片 | 天堂男人av | 日日骚av| 国产精品久久午夜夜伦鲁鲁 | a看片| 九九久久精品视频 | 在线色网 | 日本精品一区二区三区在线观看视频 | 欧美日韩国产三级 | 国产999精品久久久 精品三级在线观看 | 成人在线不卡 | 91精品国产高清一区二区三区 |
