光探測器GY30 BH1750FVI程序(單片機+arduino)與資料

[復制鏈接]
跳轉到指定樓層
樓主

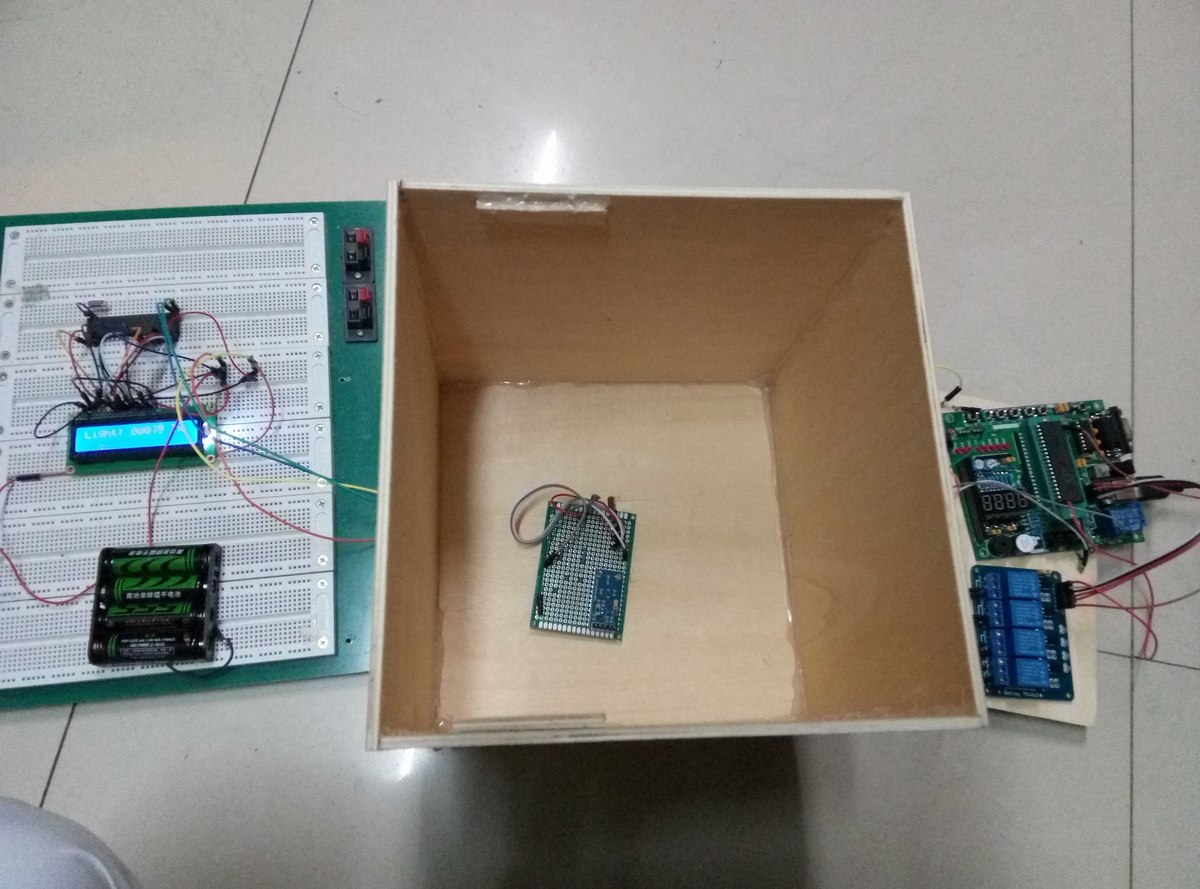

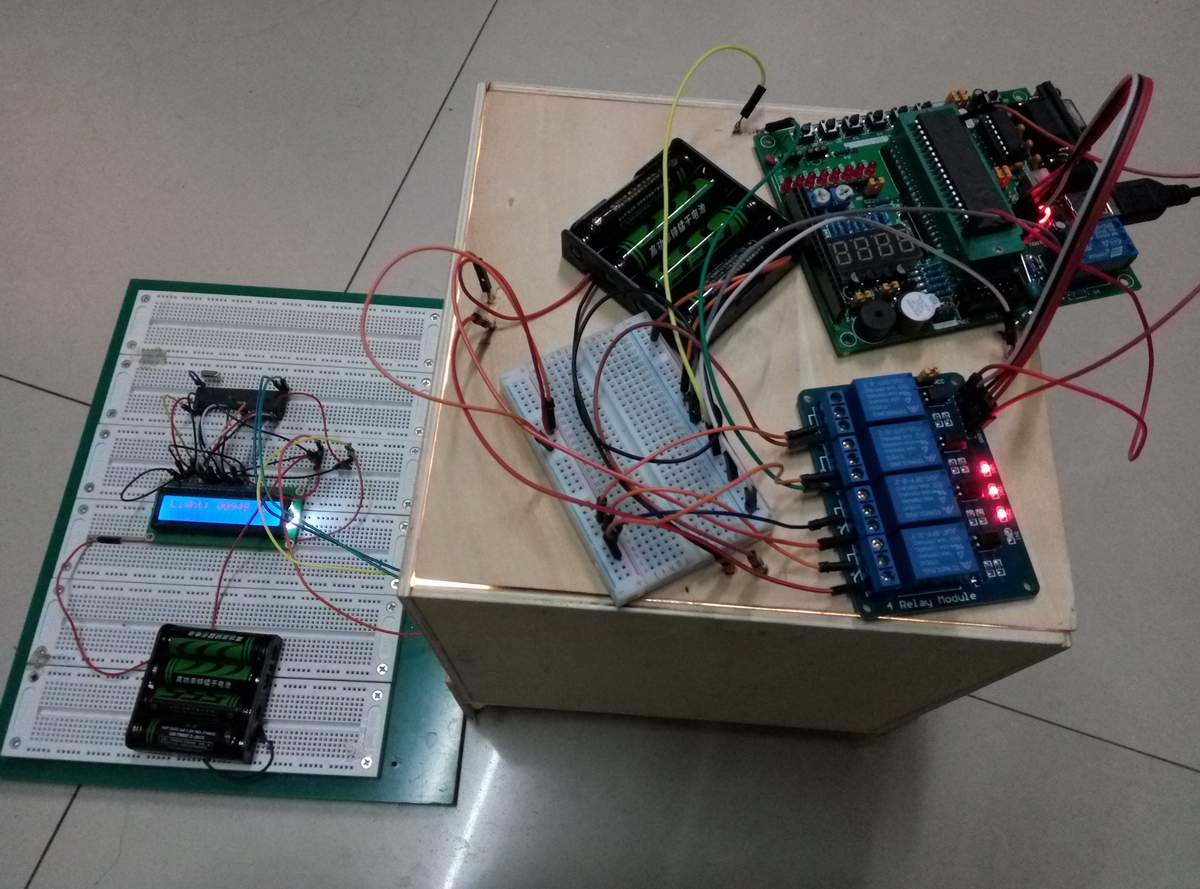

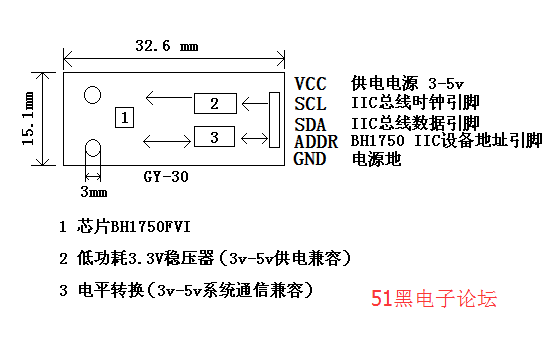

這是一款數字光探測器，直接與單片機和LCD配合，可顯示當前光通量的大�。║nit：lx）。之前搭建的可見光定位模型如圖所示：

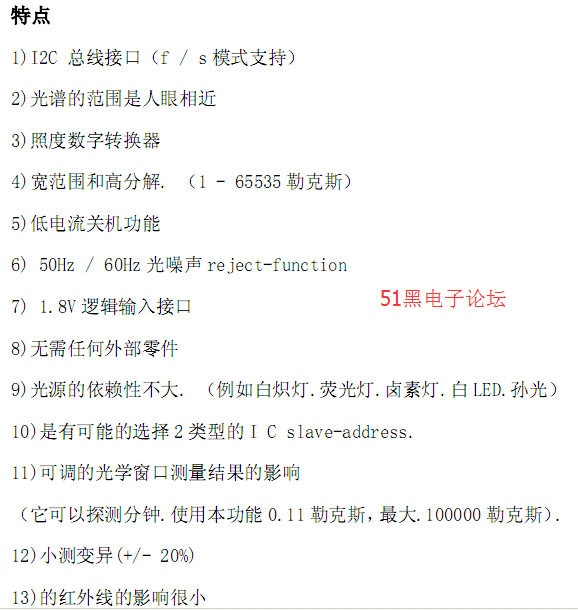

芯片資料如附件。

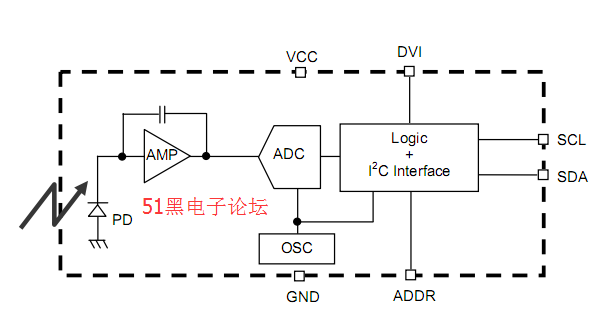

BH1750FVI內部結構框圖：

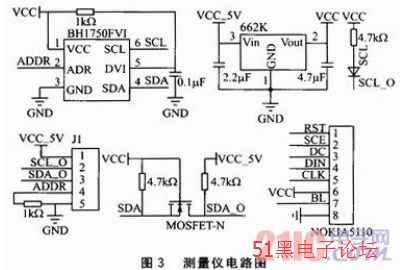

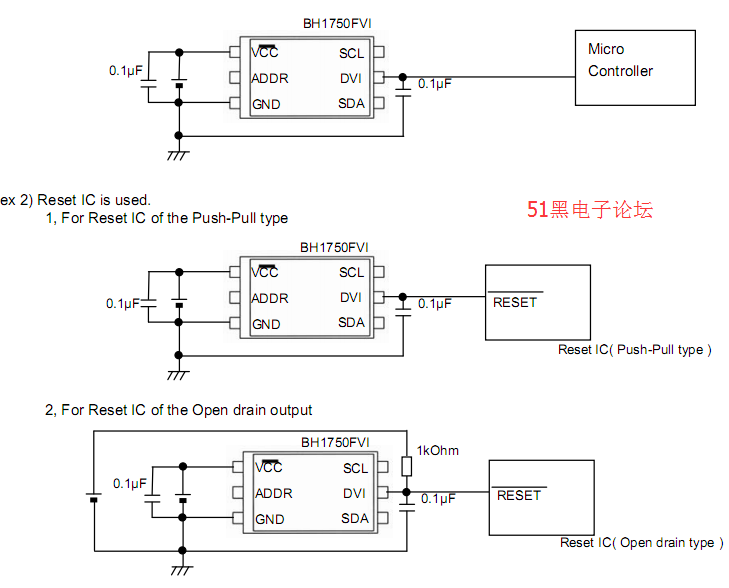

BH1750FVI引腳圖與應用電路：





單片機源程序如下:
  1. //***************************************
  2. // BH1750FVI IIC測試程序
  3. // 使用單片機STC89C51
  4. // 晶振：11.0592M
  5. // 顯示：LCD1602
  6. // 編譯環境 Keil uVision2
  7. // 參考宏晶網站24c04通信程序
  8. //****************************************
  9. #include  <REG51.H>
  10. #include  <math.h>    //Keil library
  11. #include  <stdio.h>   //Keil library
  12. #include  <INTRINS.H>
  13. #define   uchar unsigned char
  14. #define   uint unsigned int
  15. #define   DataPort P0         //LCD1602數據端口
  16. sbit          SCL=P1^0;      //IIC時鐘引腳定義
  17. sbit            SDA=P1^1;      //IIC數據引腳定義
  18. sbit      LCM_RS=P2^0;   //LCD1602命令端口
  19. sbit      LCM_RW=P2^1;   //LCD1602命令端口
  20. sbit      LCM_EN=P2^2;   //LCD1602命令端口

  22. #define          SlaveAddress   0x46 //定義器件在IIC總線中的從地址,根據ALT  ADDRESS地址引腳不同修改
  23.                               //ALT  ADDRESS引腳接地時地址為0x46，接電源時地址為0xB8
  24. typedef   unsigned char BYTE;
  25. typedef   unsigned short WORD;

  27. BYTE    BUF[8];                         //接收數據緩存區
  28. uchar   ge,shi,bai,qian,wan;            //顯示變量
  29. int     dis_data;                       //變量

  31. void delay_nms(unsigned int k);
  32. void InitLcd();
  33. void Init_BH1750(void);

  35. void WriteDataLCM(uchar dataW);
  36. void WriteCommandLCM(uchar CMD,uchar Attribc);
  37. void DisplayOneChar(uchar X,uchar Y,uchar DData);
  38. void conversion(uint temp_data);

  40. void  Single_Write_BH1750(uchar REG_Address);               //單個寫入數據
  41. uchar Single_Read_BH1750(uchar REG_Address);                //單個讀取內部寄存器數據
  42. void  Multiple_Read_BH1750();                               //連續的讀取內部寄存器數據
  43. //------------------------------------
  44. void Delay5us();
  45. void Delay5ms();
  46. void BH1750_Start();                    //起始信號
  47. void BH1750_Stop();                     //停止信號
  48. void BH1750_SendACK(bit ack);           //應答ACK
  49. bit  BH1750_RecvACK();                  //讀ack
  50. void BH1750_SendByte(BYTE dat);         //IIC單個字節寫
  51. BYTE BH1750_RecvByte();                 //IIC單個字節讀

  53. //-----------------------------------

  55. //*********************************************************
  56. void conversion(uint temp_data)  //  數據轉換出 個，十，百，千，萬
  57. {
  58.     wan=temp_data/10000+0x30 ;
  59.     temp_data=temp_data%10000;   //取余運算
  60.         qian=temp_data/1000+0x30 ;
  61.     temp_data=temp_data%1000;    //取余運算
  62.     bai=temp_data/100+0x30   ;
  63.     temp_data=temp_data%100;     //取余運算
  64.     shi=temp_data/10+0x30    ;
  65.     temp_data=temp_data%10;      //取余運算
  66.     ge=temp_data+0x30;
  67. }

  69. //毫秒延時**************************
  70. void delay_nms(unsigned int k)
  71. {
  72. unsigned int i,j;
  73. for(i=0;i<k;i++)
  74. {
  75. for(j=0;j<121;j++)
  76. {;}}
  77. }

  79. /*******************************/
  80. void WaitForEnable(void)
  81. {
  82. DataPort=0xff;
  83. LCM_RS=0;LCM_RW=1;_nop_();
  84. LCM_EN=1;_nop_();_nop_();
  85. while(DataPort&0x80);
  86. LCM_EN=0;
  87. }
  88. /*******************************/
  89. void WriteCommandLCM(uchar CMD,uchar Attribc)
  90. {
  91. if(Attribc)WaitForEnable();
  92. LCM_RS=0;LCM_RW=0;_nop_();
  93. DataPort=CMD;_nop_();
  94. LCM_EN=1;_nop_();_nop_();LCM_EN=0;
  95. }
  96. /*******************************/
  97. void WriteDataLCM(uchar dataW)
  98. {
  99. WaitForEnable();
  100. LCM_RS=1;LCM_RW=0;_nop_();
  101. DataPort=dataW;_nop_();
  102. LCM_EN=1;_nop_();_nop_();LCM_EN=0;
  103. }
  104. /***********************************/
  105. void InitLcd()
  106. {
  107. WriteCommandLCM(0x38,1);
  108. WriteCommandLCM(0x08,1);
  109. WriteCommandLCM(0x01,1);
  110. WriteCommandLCM(0x06,1);
  111. WriteCommandLCM(0x0c,1);
  112. }
  113. /***********************************/
  114. void DisplayOneChar(uchar X,uchar Y,uchar DData)
  115. {
  116. Y&=1;
  117. X&=15;
  118. if(Y)X|=0x40;
  119. X|=0x80;
  120. WriteCommandLCM(X,0);
  121. WriteDataLCM(DData);
  122. }

  124. /**************************************
  125. 延時5微秒(STC90C52RC@12M)
  126. 不同的工作環境,需要調整此函數，注意時鐘過快時需要修改
  127. 當改用1T的MCU時,請調整此延時函數
  128. **************************************/
  129. void Delay5us()
  130. {
  131.     _nop_();_nop_();_nop_();_nop_();
  132.     _nop_();_nop_();_nop_();_nop_();
  133.         _nop_();_nop_();_nop_();_nop_();
  134.         _nop_();_nop_();_nop_();_nop_();
  135. }

  137. /**************************************
  138. 延時5毫秒(STC90C52RC@12M)
  139. 不同的工作環境,需要調整此函數
  140. 當改用1T的MCU時,請調整此延時函數
  141. **************************************/
  142. void Delay5ms()
  143. {
  144.     WORD n = 560;

  146.     while (n--);
  147. }

  149. /**************************************
  150. 起始信號
  151. **************************************/
  152. void BH1750_Start()
  153. {
  154.     SDA = 1;                    //拉高數據線
  155.     SCL = 1;                    //拉高時鐘線
  156.     Delay5us();                 //延時
  157.     SDA = 0;                    //產生下降沿
  158.     Delay5us();                 //延時
  159.     SCL = 0;                    //拉低時鐘線
  160. }

  162. /**************************************
  163. 停止信號
  164. **************************************/
  165. void BH1750_Stop()
  166. {
  167.     SDA = 0;                    //拉低數據線
  168.     SCL = 1;                    //拉高時鐘線
  169.     Delay5us();                 //延時
  170.     SDA = 1;                    //產生上升沿
  171.     Delay5us();                 //延時
  172. }

  174. /**************************************
  175. 發送應答信號
  176. 入口參數:ack (0:ACK 1:NAK)
  177. **************************************/
  178. void BH1750_SendACK(bit ack)
  179. {
  180.     SDA = ack;                  //寫應答信號
  181.     SCL = 1;                    //拉高時鐘線
  182.     Delay5us();                 //延時
  183.     SCL = 0;                    //拉低時鐘線
  184.     Delay5us();                 //延時
  185. }

  187. /**************************************
  188. 接收應答信號
  189. **************************************/
  190. bit BH1750_RecvACK()
  191. {
  192.     SCL = 1;                    //拉高時鐘線
  193.     Delay5us();                 //延時
  194.     CY = SDA;                   //讀應答信號
  195.     SCL = 0;                    //拉低時鐘線
  196.     Delay5us();                 //延時

  198.     return CY;
  199. }

  201. /**************************************
  202. 向IIC總線發送一個字節數據
  203. **************************************/
  204. void BH1750_SendByte(BYTE dat)
  205. {
  206.     BYTE i;

  208.     for (i=0; i<8; i++)         //8位計數器
  209.     {
  210.         dat <<= 1;              //移出數據的最高位
  211.         SDA = CY;               //送數據口
  212.         SCL = 1;                //拉高時鐘線
  213.         Delay5us();             //延時
  214.         SCL = 0;                //拉低時鐘線
  215.         Delay5us();             //延時
  216.     }
  217.     BH1750_RecvACK();
  218. }

  220. /**************************************
  221. 從IIC總線接收一個字節數據
  222. **************************************/
  223. BYTE BH1750_RecvByte()
  224. {
  225.     BYTE i;
  226.     BYTE dat = 0;

  228.     SDA = 1;                    //使能內部上拉,準備讀取數據,
  229.     for (i=0; i<8; i++)         //8位計數器
  230.     {
  231.         dat <<= 1;
  232.         SCL = 1;                //拉高時鐘線
  233.         Delay5us();             //延時
  234.         dat |= SDA;             //讀數據
  235.         SCL = 0;                //拉低時鐘線
  236.         Delay5us();             //延時
  237.     }
  238.     return dat;
  239. }

  241. //*********************************

  243. void Single_Write_BH1750(uchar REG_Address)
  244. {
  245.     BH1750_Start();                  //起始信號
  246.     BH1750_SendByte(SlaveAddress);   //發送設備地址+寫信號
  247.     BH1750_SendByte(REG_Address);    //內部寄存器地址，
  248.   //  BH1750_SendByte(REG_data);       //內部寄存器數據，
  249.     BH1750_Stop();                   //發送停止信號
  250. }

  252. //********單字節讀取*****************************************
  253. /*
  254. uchar Single_Read_BH1750(uchar REG_Address)
  255. {  uchar REG_data;
  256.     BH1750_Start();                          //起始信號
  257.     BH1750_SendByte(SlaveAddress);           //發送設備地址+寫信號
  258.     BH1750_SendByte(REG_Address);                   //發送存儲單元地址，從0開始
  259.     BH1750_Start();                          //起始信號
  260.     BH1750_SendByte(SlaveAddress+1);         //發送設備地址+讀信號
  261.     REG_data=BH1750_RecvByte();              //讀出寄存器數據
  262.         BH1750_SendACK(1);
  263.         BH1750_Stop();                           //停止信號
  264.     return REG_data;
  265. }
  266. */
  267. //*********************************************************
  268. //
  269. //連續讀出BH1750內部數據
  270. //
  271. //*********************************************************
  272. void Multiple_read_BH1750(void)
  273. {   uchar i;
  274.     BH1750_Start();                          //起始信號
  275.     BH1750_SendByte(SlaveAddress+1);         //發送設備地址+讀信號
  276.
  277.          for (i=0; i<3; i++)                      //連續讀取2個地址數據，存儲中BUF
  278.     {
  279.         BUF[i] = BH1750_RecvByte();          //BUF[0]存儲0x32地址中的數據
  280.         if (i == 3)
  281.         {

  283.            BH1750_SendACK(1);                //最后一個數據需要回NOACK
  284.         }
  285.         else
  286.         {
  287.           BH1750_SendACK(0);                //回應ACK
  288.        }
  289.    }

  291.     BH1750_Stop();                          //停止信號
  292.     Delay5ms();
  293. }


  296. //初始化BH1750，根據需要請參考pdf進行修改****
  297. void Init_BH1750()
  298. {
  299.    Single_Write_BH1750(0x01);

  301. }
  302. //*********************************************************
  303. //主程序********
  304. //*********************************************************
  305. void main()
  306. {
  307.    float temp;
  308.    delay_nms(100);            //延時100ms
  309.    InitLcd();           //初始化LCD
  310. ……………………

  312. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
GY-30光強度資料V1.zip (995.31 KB, 下載次數: 67)



評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:535196 發表于 2019-6-10 17:56 | 只看該作者
想問一下怎么通過GY30來實現可見光定位的
回復

使用道具 舉報

板凳
ID:418269 發表于 2019-6-19 20:54 | 只看該作者
孤夜之舞 發表于 2019-6-10 17:56
想問一下怎么通過GY30來實現可見光定位的

GY30模塊搭載的BH1750是用來測試光照強弱的，哪來的可見光定位一說？
回復

使用道具 舉報

地板
ID:715369 發表于 2020-4-6 10:20 來自手機 | 只看該作者
有STC52和Gy30的仿真資料嗎？
