【展示部分】
下載附件
2017-8-19 15:30 上傳

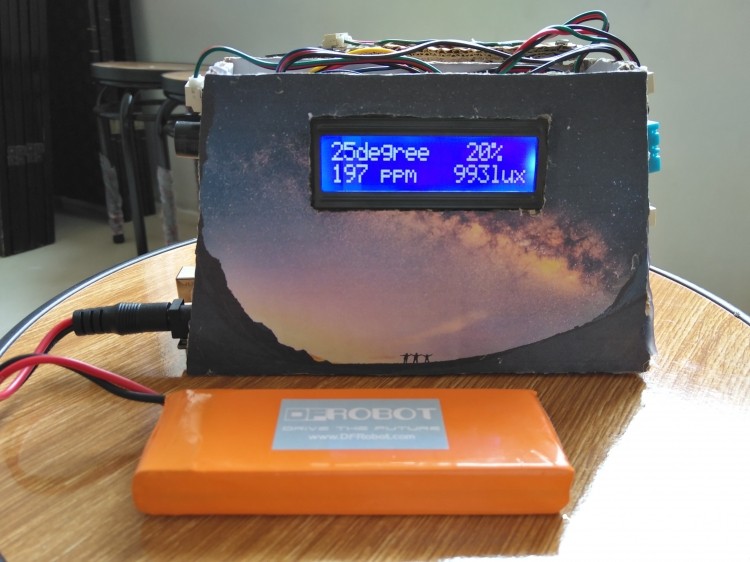

這是做好的成品，第一個表示溫度，第二個表示濕度，
第三個是co含量，第四個是環境亮度。
下載附件
2017-8-19 15:30 上傳

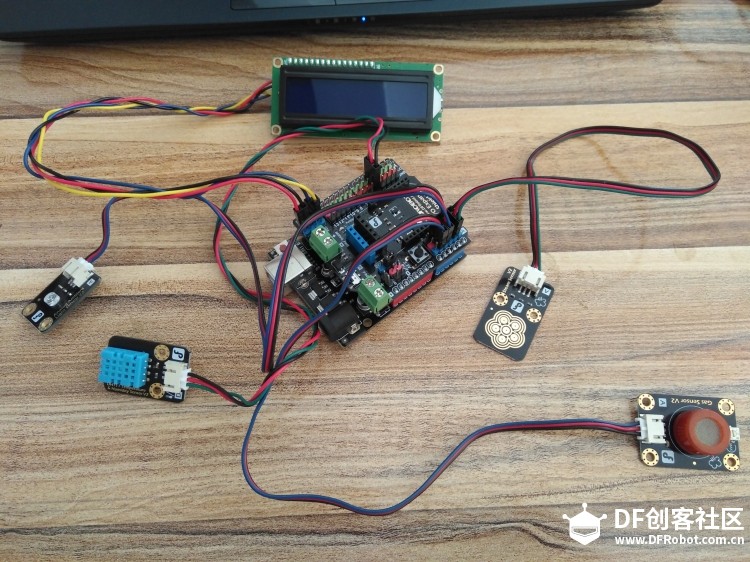

這是所接的傳感器和Arduino uno R3及擴展板
下載附件
2017-8-19 15:30 上傳

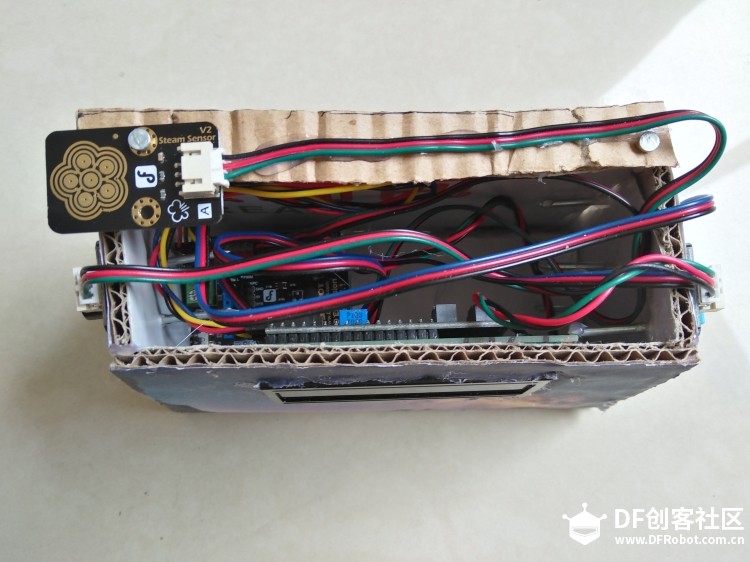

上部特寫
下載附件
2017-8-19 15:30 上傳

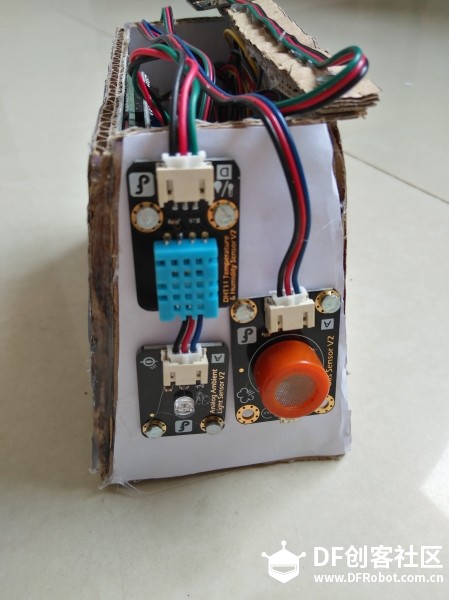

這是側面
下載附件
2017-8-19 15:30 上傳

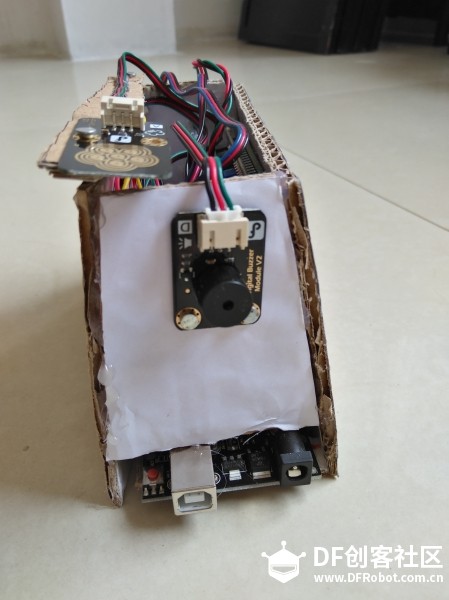

右側的旁邊是蜂鳴器
下載附件
2017-8-19 15:30 上傳

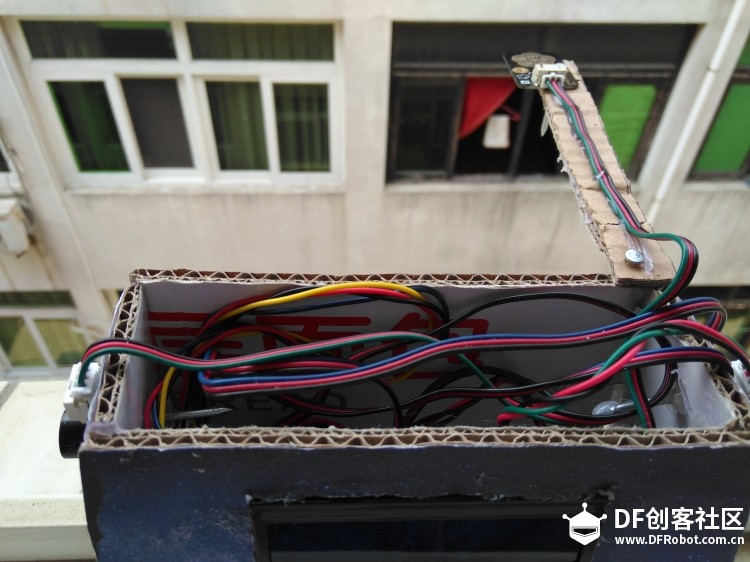

上面的水滴傳感器是可以折疊的，想要測試有無下雨時
即可把它伸出窗外，如有水滴，則蜂鳴器會叫三秒。
下載附件
2017-8-19 15:30 上傳

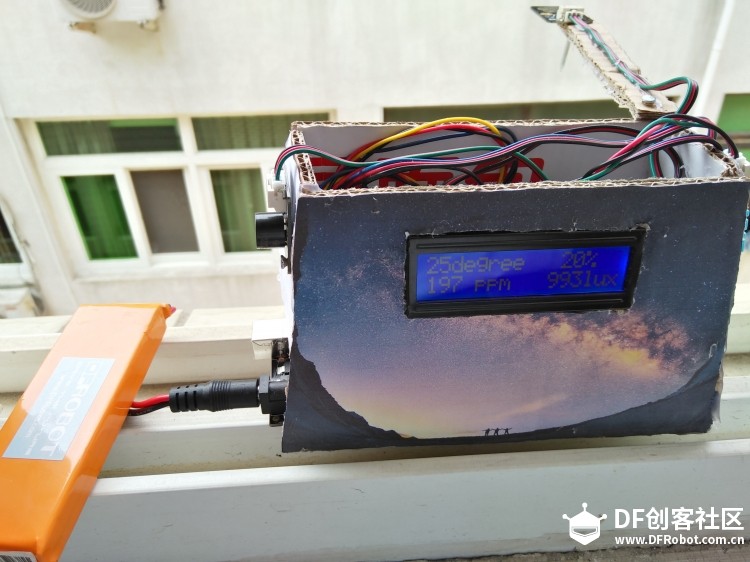

放在陽臺上的樣子
【制作部分】

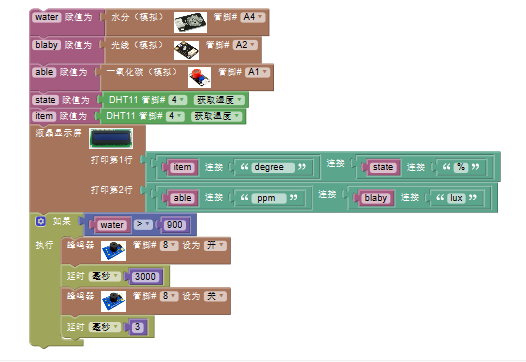

我是使用米思齊軟件編寫的，它里面有dfrobot專區，一些傳感器和 lcd都可快捷編程。
下載附件
2017-8-19 15:30 上傳
連線方式：
程序中都已說明清楚了
完
|
|
