歡迎各路大神前來分享關于AD9850的使用心得。

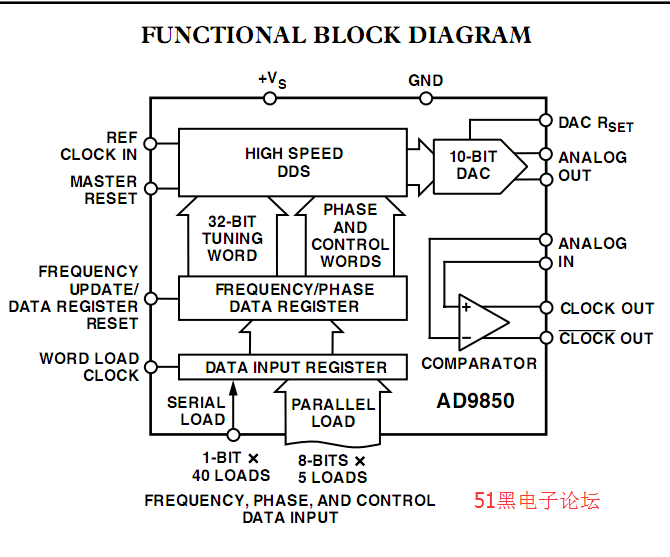

AD9850引腳圖：
下載附件
2017-8-10 17:44 上傳
FEATURES
125 MHz Clock Rate
On-Chip High Performance DAC and High Speed
Comparator
DAC SFDR > 50 dB @ 40 MHz AOUT
32-Bit Frequency Tuning Word
Simplified Control Interface: Parallel Byte or Serial
Loading Format
Phase Modulation Capability
+3.3 V or +5 V Single Supply Operation
Low Power: 380 mW @ 125 MHz (+5 V)
Low Power: 155 mW @ 110 MHz (+3.3 V)
Power-Down Function
Ultrasmall 28-Lead SSOP Packaging
APPLICATIONS
Frequency/Phase–Agile Sine-Wave Synthesis
Clock Recovery and Locking Circuitry for Digital
Communications
Digitally Controlled ADC Encode Generator
Agile Local Oscillator Applications
下載附件
2017-8-10 17:45 上傳
下載附件
2017-8-10 17:45 上傳
AD9850芯片手冊資料下載地址：
AD9850.pdf
(373.81 KB, 下載次數: 23)
2017-8-10 08:46 上傳
點擊文件名下載附件
