單線多路DS18B20測溫+讀序列號 單片機仿真教程與程序

  [復制鏈接]
跳轉到指定樓層
樓主
單線多路DS18B20測溫，附加讀取DS18B20序列號
第一次發帖寫教程，有問題請多提意見
文件在附件中

基于89C51單片機的單線多路DS18B20多點測溫
Keil文檔 + Protuse仿真

這是寫的第一篇文檔，可能有些地方有點啰嗦，請多多交流。
關于DS18B20的詳細介紹我就不啰嗦了
本人所使用軟件為ISIS，keil4

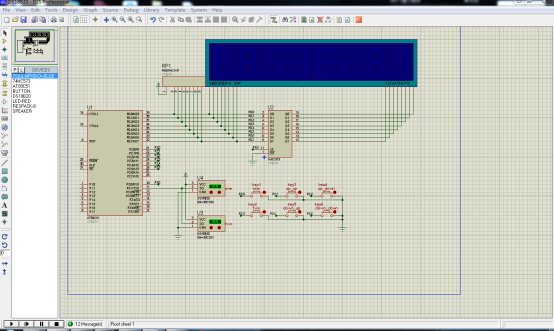

先看Protuse仿真
圖中使用了1個89c51單片機，兩個DS18B20 ，1個74HC573寄存器，一排8個共陽數碼管，以及按鍵
按鍵1,2用于兩個溫度之間切換

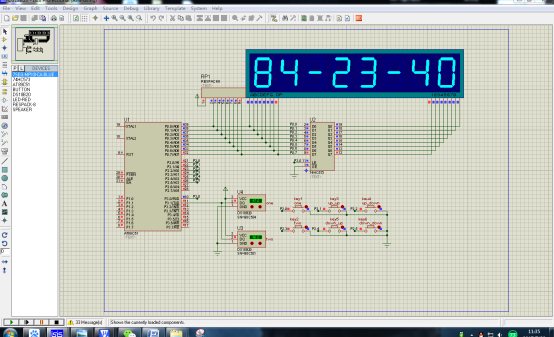

按鍵一按下顯示第一個DS18B20溫度以及其上下限

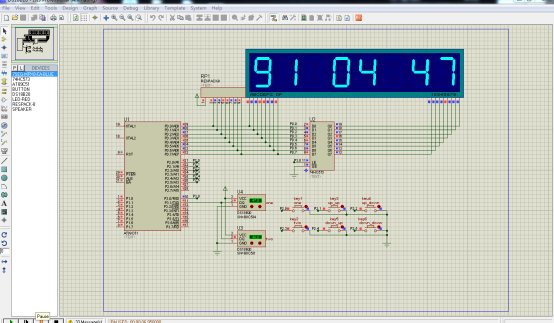

按鍵二按下顯示第二個DS18B20溫度以及其上下限
其余四個按鍵用于調控溫度上下限設置使用；
附加 讀取DS18B20 的序列號功能（使用不同的顯示函數）
首先要在Protuse中設置DS18B20的序列號
右鍵點擊DS18B20
B8C534其中的序列號 4以更改

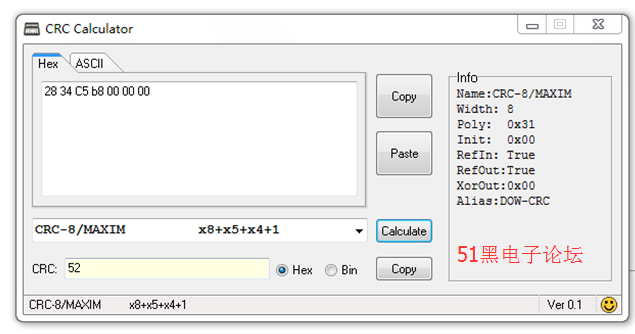

更改后可以用軟件CRC計算器 其對應序列號
計算方式如圖所示
28 為其家族序列號 固定使用
在HEX中輸入 編碼 點擊Calculate  記得到數值 52
所以其完整序列號為：ROM1[] = {0x28,0x34,0xC5,0xB8,0x00,0x00,0x00,0x52};
更改protuse中ds18B20的末位數字即可得到不同的序列號
在使用Protuse仿真之前應先設置DS18B20de序列號

單片機源程序如下:
  1. /**********************************************/
  2. DS18B20驅動程序如下
  3. //******DS18B20子函數***********
  4. #define uint unsigned int
  5. #define uchar unsigned char

  7. code unsigned char ROM1[] = {0x28,0x34,0xC5,0xB8,0x00,0x00,0x00,0x52};
  8. code unsigned char ROM2[] = {0x28,0x31,0xC5,0xB8,0x00,0x00,0x00,0xB9};        //

  10. sbit DQ = P3^1;                                 //單片機的P3.1        與ds18b20數據端口連接在一起

  12. void delay(uint x)
  13. {
  14.         while(x--);
  15. }

  17. void Init_DS18B20(void)
  18. {
  19.         unsigned char x = 255;
  20.         DQ = 1;                                                                //先讓DQ = 1；
  21.         DQ = 0;                                                                //單片機將DQ拉低
  22.         delay(80);                                                          //延時480~960s
  23.         DQ = 1;                                                                //釋放總線
  24.         while(DQ && x--);                                        //等待返回的低電平響應，如果沒有響應，
  25.         delay(20);                                                        //則做適量延時自動往下執行
  26. }

  28. //讀取溫度
  29. unsigned char Read_OneChar(void)
  30. {
  31.         uchar i = 0;
  32.         uchar dat = 0;
  33.         for(i = 0;i < 8;i++)
  34.         {
  35.                 DQ = 0;                                   //發送啟動信號
  36.                 dat =dat >> 1;
  37.                 DQ = 1;
  38.                 if(DQ)                        //判斷總線是否為高電平
  39.                 dat =dat | 0x80;                //如果是高電平則把 j 的最高位置1，如果不是置0；
  40.                 delay(10);
  41.         }
  42.         return(dat);
  43. }

  45. //向DS18b20中寫入一個字節
  46. void Write_OneChar(unsigned char dat)
  47. {
  48.         uchar i = 0;
  49.         for(i = 0;i < 8;i++)
  50.         {
  51.                 DQ = 0;
  52.                 DQ = dat & 0x01;                        //讀取 X 的最低位
  53.                 delay(10);
  54.                 DQ = 1;
  55.                 dat= dat >> 1;
  56.         }
  57.         delay(8);
  58. }

  60. void PP_SZ1()
  61. {
  62.         uchar i;
  63.         Write_OneChar(0x55);
  64.         for(i=0;i<8;i++)                //發送序列號
  65.         {
  66.                 Write_OneChar(ROM1[i]);
  67.         }
  68. }

  70. void PP_SZ2()
  71. {
  72.         uchar i;
  73.         Write_OneChar(0x55);
  74.         for(i=0;i<8;i++)                //發送序列號
  75.         {
  76.                 Write_OneChar(ROM2[i]);
  77.         }
  78. }

  80.
  81. //********保存溫度上下限********
  82. void write_temprom(uchar temp_up,uchar temp_down)                //應用操作函數2
  83. {
  84.          Init_DS18B20();
  85. //        Write_OneChar(0xcc);
  86.         if((key_flag1 == 1)&&(key_flag2 == 0))PP_SZ1();
  87.         if((key_flag1 == 0)&&(key_flag2 == 1))PP_SZ2();                                                                                        //跳過讀序號列號的操作
  88.         Write_OneChar(0x4e);                                                                                //寫準備
  89.         Write_OneChar(temp_up);                                                                        //向18B20的暫存寫上限
  90.         Write_OneChar(temp_down);                                                                //向18B20的暫存寫下限
  91. //        Write_OneChar(0x7f)
  92.         Init_DS18B20();
  93. //        Write_OneChar(0xcc);
  94.         if((key_flag1 == 1)&&(key_flag2 == 0))PP_SZ1();
  95.         if((key_flag1 == 0)&&(key_flag2 == 1))PP_SZ2();
  96.         Write_OneChar(0x48);                                                                                //向18B20的rom中寫數據
  97.         Init_DS18B20();
  98. //        Write_OneChar(0xcc);
  99.         if((key_flag1 == 1)&&(key_flag2 == 0))PP_SZ1();
  100.         if((key_flag1 == 0)&&(key_flag2 == 1))PP_SZ2();
  101.         Write_OneChar(0xb8);
  102. }
  103. //********讀取溫度上下限********
  104. uchar temp_up,temp_down;                                                                                //溫度上下限值
  105. void read_temprom(void)                                                                                        //應用操作函數3
  106. {
  107.            uchar i;
  108.         Init_DS18B20();
  109. //        Write_OneChar(0xcc);                                                                                //跳過讀序號列號的操作
  110.         if((key_flag1 == 1)&&(key_flag2 == 0))PP_SZ1();
  111.         if((key_flag1 == 0)&&(key_flag2 == 1))PP_SZ2();
  112.         Write_OneChar(0xbe);                                                                                //讀取溫度寄存器等（共可讀9個寄存器） 前兩個就是溫度
  113.         i = Read_OneChar();                                                                                        //讀0地址寄存器，扔掉
  114.         i = Read_OneChar();                                                                                        //讀1地址寄存器，扔掉
  115.         temp_up = Read_OneChar();                                                                        //讀2地址寄存器
  116.         temp_down = Read_OneChar();                                                                        //讀3地址寄存器
  117. }

  119. unsigned char a,b,c;
  120. /************讀取溫度程序***********/
  121. uchar get_temp()
  122. {
  123.         unsigned char i = 0, t = 0;
  124.         Init_DS18B20();
  125.         //Write_OneChar(0xF0);
  126.         if((key_flag1 == 1)&&(key_flag2 == 0))PP_SZ1();
  127.         if((key_flag1 == 0)&&(key_flag2 == 1))PP_SZ2();
  128.         Write_OneChar(0x44);
  129.         Init_DS18B20();
  130.         if((key_flag1 == 1)&&(key_flag2 == 0))PP_SZ1();
  131.         if((key_flag1 == 0)&&(key_flag2 == 1))PP_SZ2();
  132.         Write_OneChar(0xbe);        //讀暫存器
  133.         a = Read_OneChar();                //讀取匹配ds18B20溫度        //a        1001 0111
  134.         b = Read_OneChar();
  135.         c        = a & 0x0f;
  136.         a = a >> 4;                                                                                   //a        0000 1001
  137.         b = b << 4;                                                                                //b 0111 0000
  138.         t = a | b;
  139.         return(t);
  140. }

  142. /***********進制轉換***********/
  143. uchar BCD_DEC_conv(unsigned char x)
  144. {
  145.         unsigned char dec;
  146.         dec =  0x0f & x;
  147.         x = x >> 4;
  148.         dec        = dec + x * 10;
  149.         return(dec);
  150. }

  152. /**********讀取DS18B20的ROM值*************/
  153. uchar ID[10];ID1[10];
  154. void Read_DS18B20_rom()
  155. {
  156.         uchar k;
  157.         Init_DS18B20();
  158.         Write_OneChar(0x33);

  160.         for(k = 0;k <= 8;k++)
  161.         {
  162.                 ID[k] = Read_OneChar();
  163.                 ID1[k] = BCD_DEC_conv(ID[k]);
  164.         }
  165. }
  166. /*********************按鍵函數********************/
  167. sbit key1 = P2^0;
  168. sbit key2 = P2^3;
  169. sbit key3 = P2^1;
  170. sbit key4 = P2^2;
  171. sbit key5 = P2^4;
  172. sbit key6 = P2^5;

  174. sbit LED = P3^2;

  176. bit key1_s,key2_s,key3_s,key4_s,key5_s,key6_s;
  177. void key(void)
  178. {
  179.         if(key1 == 0)
  180.         {
  181.                 delay(300);
  182.                 if(key1 == 0)
  183.                 key1_s = 1;
  184.                 if((key1 == 1)&&(key1_s = 1))
  185.                 {
  186.                         key1_s = 0;
  187.                         key_flag1 = 1;
  188.                         key_flag2 = 0;
  189.                 }
  190.         }

  192.         if(key2 == 0)
  193.         {
  194.                 delay(300);
  195.                 if(key2 == 0)
  196.                 key2_s = 1;
  197.                 if((key2 == 1)&&(key2_s = 1))
  198.                 {
  199.                         key2_s = 0;
  200.                         key_flag1 = 0;
  201.                         key_flag2 = 1;
  202.                 }
  203.         }

  205.         if(key3 == 0)
  206.         {
  207.                 delay(300);
  208.                 if(key3 == 0)
  209.                 key3_s = 1;
  210.                 if((key3 == 1)&&(key3_s = 1))
  211.                 {
  212.                         key3_s = 0;
  213.                         temp_up++;
  214.                         write_temprom(temp_up,temp_down);
  215.                         delay(20);
  216.                         if(temp_up >= 99)temp_up = 99;
  217.                 }
  218.         }


  221.         if(key4 == 0)
  222.         {
  223.                 delay(300);
  224.                 if(key4 == 0)
  225.                 key4_s = 1;
  226.                 if((key4 == 1)&&(key4_s = 1))
  227.                 {
  228.                         key4_s = 0;
  229.                         temp_up--;
  230.                         write_temprom(temp_up,temp_down);
  231.                         delay(20);
  232.                         if(temp_up <= 0)temp_up = 0;
  233.                 }
  234.         }
  235.         if(key5 == 0)
  236.         {
  237.                 delay(300);
  238.                 if(key5 == 0)
  239.                 key5_s = 1;
  240.                 if((key5 == 1)&&(key5_s = 1))
  241.                 {
  242.                         key5_s = 0;
  243.                         temp_down++;
  244.                         write_temprom(temp_up,temp_down);
  245.                         delay(20);
  246.                         if(temp_down >= 98)temp_down = 98;
  247.                 }
  248.         }
  249.         if(key6 == 0)
  250.         {
  251.                 delay(300);
  252.                 if(key6 == 0)
  253.                 key6_s = 1;
  254.                 if((key6 == 1)&&(key6_s = 1))
  255.                 {
  256.                         key6_s = 0;
  257.                         temp_down--;
  258.                         write_temprom(temp_up,temp_down);
  259.                         delay(20);
  260.                         if(temp_down <= 0)temp_down = 0;
  261.                 }
  262.         }
  263. }
  264. /****************display顯示函數*******************/
  265. sbit P1_0 = P3^0;                        //用P1_0表示P3^0
  266. uchar cp2;
  267. uchar flash;
  268. uint temp_num,temp_num1,temp_dot,temp;

  270. code uchar seven_seg[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,
  271.                         0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//數碼管顯示數組
  272. void display0(void)
  273. {
  274.         P0 = 0xff;                //消隱
  275.         switch(cp2)                //顯示
  276.         {
  277.                 case 0:        P1_0 = 0;P0 = 0x01;P1_0 = 1;P1_0 = 0;
  278.                                                         P0 = seven_seg[8];break;
  279.                 case 1:        P1_0 = 0;P0 = 0x02;P1_0 = 1;P1_0 = 0;
  280.                                                         P0 = seven_seg[2];break;
  281.                 case 2:P1_0 = 0;P0 = 0x04;P1_0 = 1;P1_0 = 0;
  282.                                                         P0 = 0xbf | flash; ;break;
  283.                 case 3:        P1_0 = 0;P0 = 0x08;P1_0 = 1;P1_0 = 0;
  284.                                                         P0 = seven_seg[7];break;
  285.                 case 4:        P1_0 = 0;P0 = 0x10;P1_0 = 1;P1_0 = 0;
  286.                                                         P0 = seven_seg[0];break;
  287.                 case 5:        P1_0 = 0;P0 = 0x20;P1_0 = 1;P1_0 = 0;
  288.                                                         P0 = 0xbf | flash;break;
  289.                 case 6:        P1_0 = 0;P0 = 0x40;P1_0 = 1;P1_0 = 0;
  290.                                                         P0 = seven_seg[7];break;
  291.                 case 7:        P1_0 = 0;P0 = 0x80;P1_0 = 1;P1_0 = 0;
  292.                                                         P0 = seven_seg[1];break;
  293.         }
  294.         cp2++;
  295.         if(cp2 >= 8)cp2 = 0;
  296. }
  297. void display1(void)
  298. {
  299.         P0 = 0xff;                //消隱
  300.         switch(cp2)                //顯示
  301.         {
  302.                 case 0:P1_0 = 0;P0 = 0x01;P1_0 = 1;P1_0 = 0;
  303.                                 P0 = seven_seg[temp_num1 % 10%10];break;//顯示個位并加上小數點
  304.                 case 1:
  305.                         {
  306.                                 if(temp_num < 10)
  307.                                 {
  308.                                         P1_0 = 0;P0 = 0x02;P1_0 = 1;P1_0 = 0;
  309.                                         P0 = seven_seg[0];break;  //如果溫度小于10度，且為正值，十位0不顯示
  310.                                 }
  311. //                                if((temp_num > 0x80) && ( temp_num1 < 10))
  312. //                                {
  313. //                                        P1_0 = 0;P0 = 0x02;P1_0 = 1;P1_0 = 0;
  314. //                                        P0 = 0xbf;        break;         //如果溫度小于10度，且為負值，十位0不顯示，只顯示"-"
  315. //                                }
  316.                                         P1_0 = 0;P0 = 0x02;P1_0 = 1;P1_0 = 0;
  317.                                         P0 = seven_seg[temp_num1 / 10 % 10];break;                        //如果溫度大于10度，10位正常顯示
  318.                         }
  319.                 case 2:        P1_0 = 0;P0 = 0x04;P1_0 = 1;P1_0 = 0;
  320.                                                         P0 = 0xbf|flash;break;
  321.                 case 3:        P1_0 = 0;P0 = 0x08;P1_0 = 1;P1_0 = 0;
  322.                                                         P0 = seven_seg[temp_down%10];break;
  323.                 case 4:        P1_0 = 0;P0 = 0x10;P1_0 = 1;P1_0 = 0;
  324.                                                         P0 = seven_seg[temp_down/10];break;
  325.                 case 5:        P1_0 = 0;P0 = 0x20;P1_0 = 1;P1_0 = 0;
  326.                                                         P0 = 0xbf|flash;break;
  327.                 case 6:        P1_0 = 0;P0 = 0x40;P1_0 = 1;P1_0 = 0;
  328.                                                         P0 = seven_seg[temp_up%10];break;
  329.                 case 7:        P1_0 = 0;P0 = 0x80;P1_0 = 1;P1_0 = 0;
  330.                                                         P0 = seven_seg[temp_up/10];break;
  331.         }
  332. }
  333. void display2(void)
  334. {
  335. P0 = 0xff;                //消隱
  336. switch(cp2)                //顯示
  337. {
  338.         case 0:        P1_0 = 0;P0 = 0x01;P1_0 = 1;P1_0 = 0;
  339.                                                 P0 = seven_seg[ID1[7]%10];break;
  340.         case 1:        P1_0 = 0;P0 = 0x02;P1_0 = 1;P1_0 = 0;
  341.                                                 P0 = seven_seg[ID1[7]/10];break;
  342.         case 2:        P1_0 = 0;P0 = 0x04;P1_0 = 1;P1_0 = 0;
  343.                                                 P0 = seven_seg[ID1[6]%10]; ;break;
  344.         case 3:        P1_0 = 0;P0 = 0x08;P1_0 = 1;P1_0 = 0;
  345.                                                 P0 = seven_seg[ID1[6]/10];break;
  346.         case 4:        P1_0 = 0;P0 = 0x10;P1_0 = 1;P1_0 = 0;
  347.                                                 P0 = seven_seg[ID1[5]%10];break;
  348.         case 5:        P1_0 = 0;P0 = 0x20;P1_0 = 1;P1_0 = 0;
  349.                                                 P0 = seven_seg[ID1[5]/10];break;
  350.         case 6:        P1_0 = 0;P0 = 0x40;P1_0 = 1;P1_0 = 0;
  351.                                                 P0 = seven_seg[ID1[4]%10];break;
  352.         case 7:        P1_0 = 0;P0 = 0x80;P1_0 = 1;P1_0 = 0;
  353.                                                 P0 = seven_seg[ID1[4]/10];break;
  354. }
  355. }

  357. void display3(void)
  358. {
  359.         P0 = 0xff;                //消隱
  360.         switch(cp2)                //顯示
  361.         {
  362.                 case 0:        P1_0 = 0;P0 = 0x01;P1_0 = 1;P1_0 = 0;
  363.                                                         P0 = seven_seg[ID1[3]%10];break;
  364.                 case 1:        P1_0 = 0;P0 = 0x02;P1_0 = 1;P1_0 = 0;
  365.                                                         P0 = seven_seg[ID1[3]/10];break;
  366.                 case 2:        P1_0 = 0;P0 = 0x04;P1_0 = 1;P1_0 = 0;
  367.                                                         P0 = seven_seg[ID1[2]%10]; ;break;
  368.                 case 3:        P1_0 = 0;P0 = 0x08;P1_0 = 1;P1_0 = 0;
  369.                                                         P0 = seven_seg[ID1[2]/10];break;
  370.                 case 4:        P1_0 = 0;P0 = 0x10;P1_0 = 1;P1_0 = 0;
  371.                                                         P0 = seven_seg[ID1[1]%10];break;
  372.                 case 5:        P1_0 = 0;P0 = 0x20;P1_0 = 1;P1_0 = 0;
  373.                                                         P0 = seven_seg[ID1[1]/10];break;
  374.                 case 6:        P1_0 = 0;P0 = 0x40;P1_0 = 1;P1_0 = 0;
  375.                                                         P0 = seven_seg[ID1[0]%10];break;
  376.                 case 7:        P1_0 = 0;P0 = 0x80;P1_0 = 1;P1_0 = 0;
  377.                                                         P0 = seven_seg[ID1[0]/10];break;
  378.         }
  379. }
  380. /***************主函數******************/
  381. /***************************/
  382. #include"reg51.h"
  383. bit key_flag1 = 0,key_flag2 = 0; //用于打開對應的DS18B20
  384. #include
  385. #include
  386. #include
  387. uchar cp,cp1,conv;

  389. /******中斷服務函數***********/
  390. void timer0_isr(void)interrupt 1
  391. {
  392.         TH0 = (65535 - 2000) / 255;
  393.         TL0 = (65535 - 2000) % 255;
  394.         cp++;
  395.         if(cp >= 250)
  396.         {
  397.                 cp1++;
  398.                 cp = 0;
  399. ……………………

  401. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
單線多路DS18B20測溫.docx (858.86 KB, 下載次數: 112)



評分

參與人數 3黑幣 +60 收起 理由
dingqinhong + 5 贊一個！
dgxiong + 5 很給力！
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏15 分享淘帖 頂頂3 踩踩
回復

使用道具 舉報

沙發
ID:315609 發表于 2018-4-25 20:36 | 只看該作者
收藏！！！！
回復

使用道具 舉報

板凳
ID:295094 發表于 2018-8-21 21:35 來自手機 | 只看該作者
大牛，弱弱的問一下，全是自己默寫的嗎？
回復

使用道具 舉報

地板
ID:400760 發表于 2018-9-20 22:10 | 只看該作者
大神可以弄lcd12864的嗎
回復

使用道具 舉報

5#
ID:446113 發表于 2019-11-28 11:14 | 只看該作者
先學習一下，謝謝奉獻
回復

使用道具 舉報

6#
ID:236171 發表于 2020-4-18 14:21 | 只看該作者

請問這里是如何轉換過來的呢？
回復

使用道具 舉報

7#
ID:733535 發表于 2020-4-25 18:07 | 只看該作者
受教了，在網上查了半天怎么計算DS18B20的序列號，終于在這篇帖子里找到方法了，謝謝樓主分享！
回復

使用道具 舉報

8#
ID:896590 發表于 2024-4-28 11:02 | 只看該作者
謝謝，先學習一下。
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 欧美成人在线影院 | 国产精品久久精品 | 国产伦精品一区二区三区四区视频 | 亚洲午夜av久久乱码 | 欧美三级电影在线播放 | 欧美激情一区二区 | 久久亚洲欧美日韩精品专区 | 97精品视频在线观看 | 日韩精品成人免费观看视频 | 91在线 | 精品国产一区二区三区久久 | 精品自拍视频在线观看 | 亚洲精品视频播放 | 国产精品一区二区视频 | 国产在线观看网站 | 日本精品一区二区三区在线观看视频 | 亚洲免费在线观看 | 欧美人成在线视频 | 日韩成人 | 99reav| 涩涩视频在线观看 | 一区二区三区在线播放视频 | 国产一区二区三区在线视频 | 一级黄在线观看 | 亚洲精品久久国产高清情趣图文 | 久久国产成人 | 亚洲午夜精品久久久久久app | 久久久久黑人 | 美女视频h| 男人的天堂在线视频 | 亚洲精品一区二区在线 | 中文字幕在线视频免费视频 | 91精品在线播放 | 视频在线观看一区 | 九热在线 | 日韩免费网站 | 中文字幕日韩一区 | 国产精品视频一区二区三区 | 在线不卡视频 | 男女精品久久 | 久久草在线视频 |
