早期5v 500ma充電器改5v2A的方法

ID:212030 · 發表于 2017-7-28 19:24

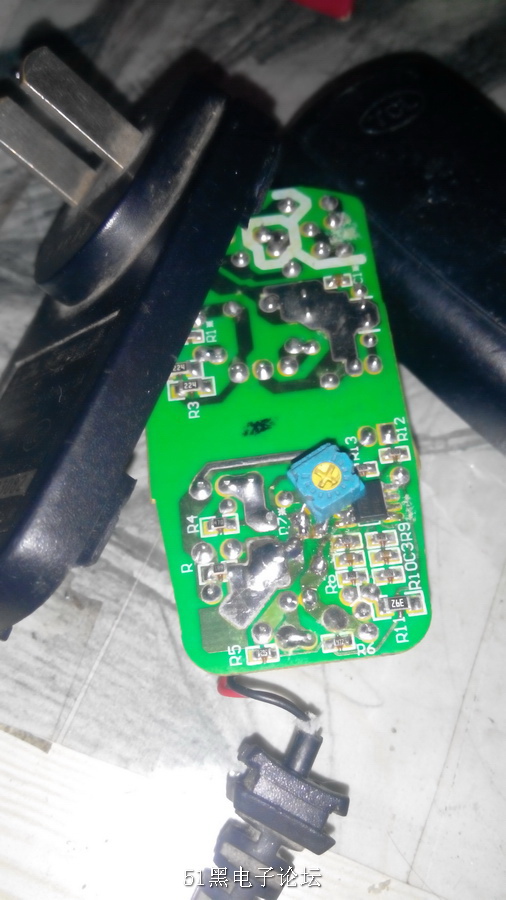

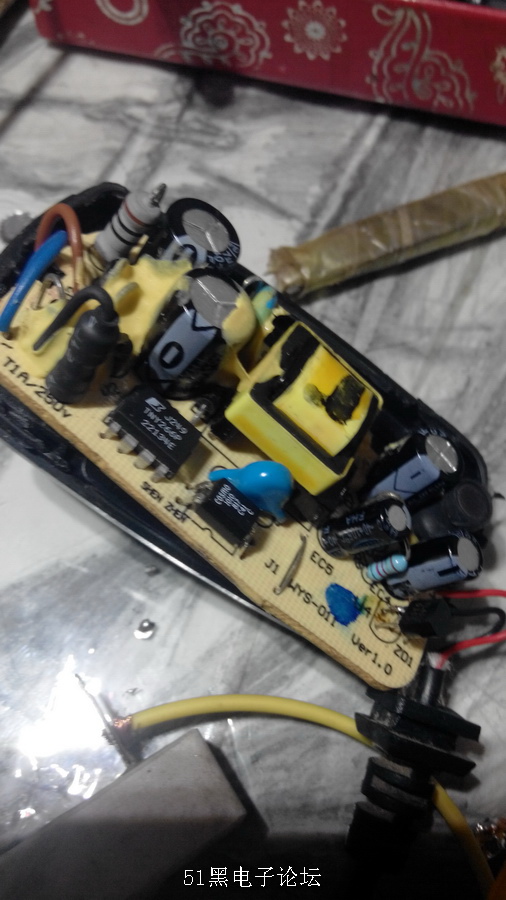

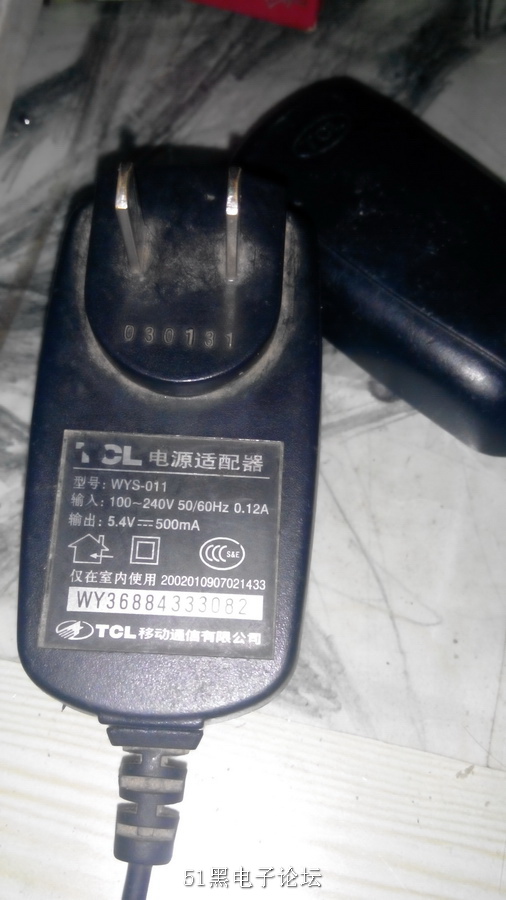

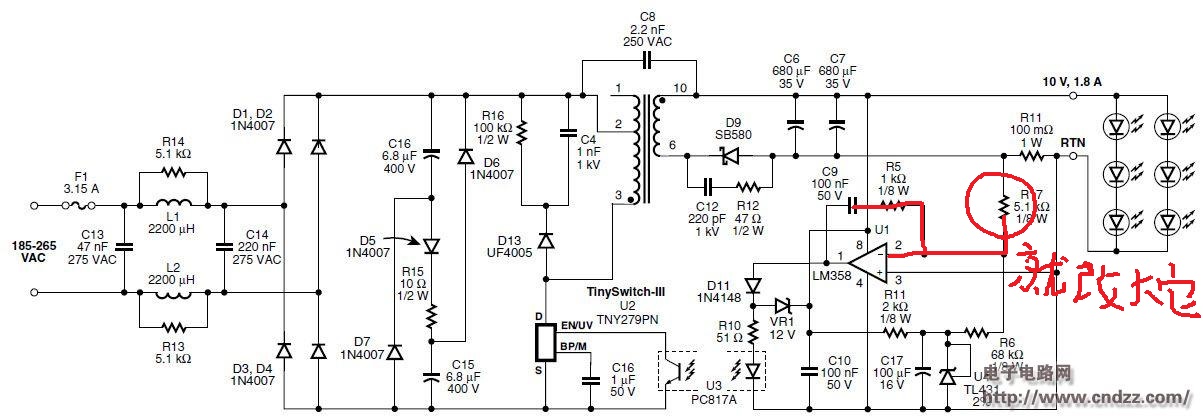

今天電視盒電源壞了，電源芯片炸裂，芯片型號是em311z手里沒有該芯片就用viper12a更改線路后裝上效果還不錯，但重點不是這個，我手里有一個03年tcl的早期手機充電器，做工非常屌，就是電流小只有500ma的輸出，datasheet查詢tny266p發現該芯片可以做5v2a的電源，對了先上圖吧，要改的地方已畫紅線，其余不用改，也不用增大整流管容量，這個電源冗余做的很大很好。

ID:1 · 發表于 2017-7-28 20:39

家里還有很多500ma的充電器在吃灰，這樣改過之后穩定性怎么樣？樓主測試過沒啊？

ID:221947 · 發表于 2017-7-30 16:57

太棒啦

ID:102702 · 發表于 2017-8-21 17:06

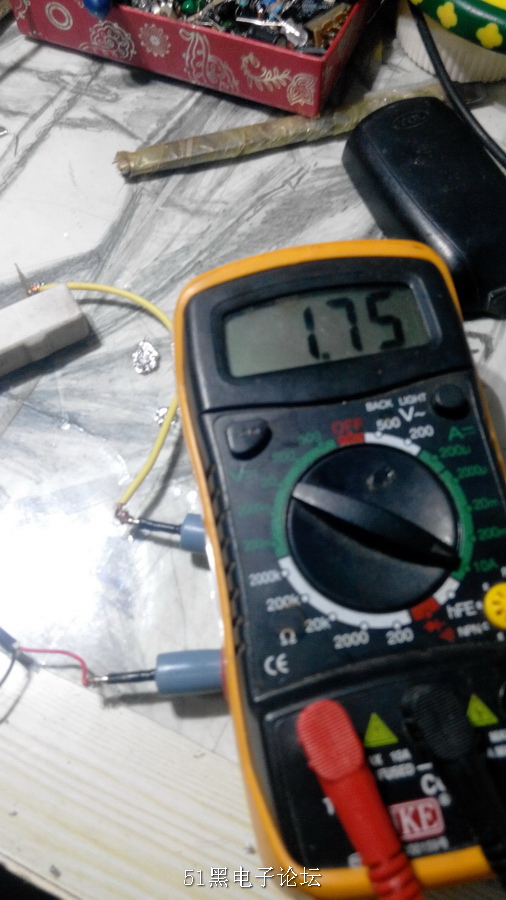

不錯，接近2A了，不知道散熱怎么樣

ID:284205 · 發表于 2018-5-1 22:41

貌似比較少見

ID:320397 · 發表于 2018-5-2 13:34

就怕不穩定，現在的電器電壓不穩就出錯

ID:221033 · 發表于 2018-7-3 10:58

謝謝了，做個記號備用

ID:103990 · 發表于 2018-7-5 19:49

輸出沒有電壓比較器電路的能不能改？

ID:361858 · 發表于 2018-7-13 04:42

不知穩定性怎樣

ID:349617 · 發表于 2018-7-13 09:08

恒流電源可以這樣玩，恒壓估計要炸機

ID:292119 · 發表于 2018-7-26 10:29

會不會是三星集團派來的，搞事情的話就太可怕了

ID:249545 · 發表于 2018-8-25 11:15

把變壓器換大些,5V/3A都沒有問題.

ID:249545 · 發表于 2018-8-25 11:16

TNY279這種IC性能不錯.

ID:104477 · 發表于 2019-7-6 15:14

原理圖上這個芯片在哪

ID:601588 · 發表于 2019-8-20 11:25

不錯，可以試試

ID:691573 · 發表于 2020-2-12 12:50

看這電源不錯了，用料還算可以。

ID:246783 · 發表于 2020-4-17 23:09

功率直接變4倍，變壓器吃不消吧
