摘要：本文介紹了一套 LED 光源智能調光系統，給出了系統的硬件設計和軟件流程圖。 熱釋電紅外檢測器和光敏電阻采集的數據， 利用先進的 PWM 調光技術,通過 STC 單片機處理后產生PWM信號,控制 LED 燈可根據環境亮度不同自動調節LED 照明的開關和亮度。本系統具有提高用電效率、節約電能以及保護環境的作用。
2.1 總體設計
利用光敏電阻檢測室內光線的強弱，被動熱釋紅外探測器可探測人體的特
征，傳感器將檢測數據傳送給控制核心—單片機，根據處理結果去控制照明設備

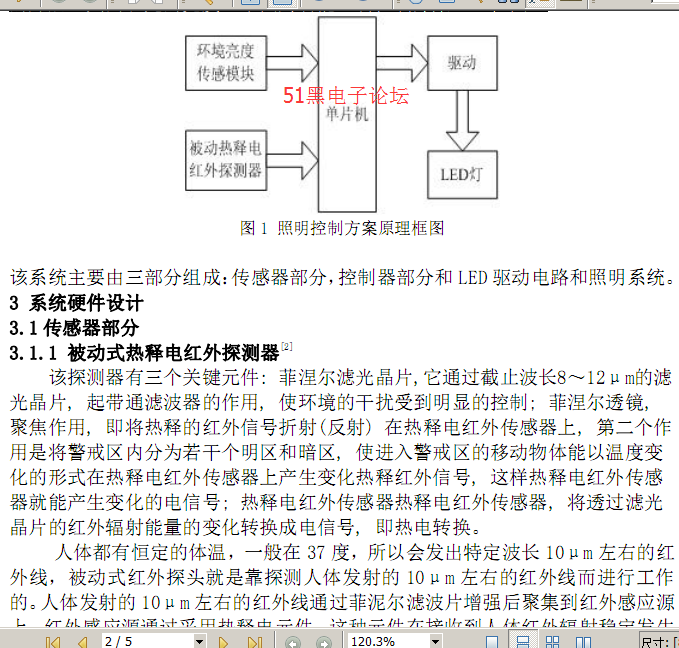

的開啟，關閉和光的亮度。下圖為智能照明控制方案原理框圖。
完整的pdf格式文檔51黑下載地址（共5頁）：
基于STC單片機LED智能照明系統的設計.pdf
(887.15 KB, 下載次數: 142)
2017-7-5 21:24 上傳
點擊文件名下載附件
|
