水塔自動送水工程 帶單片機源碼 實物

[復制鏈接]
跳轉到指定樓層
樓主

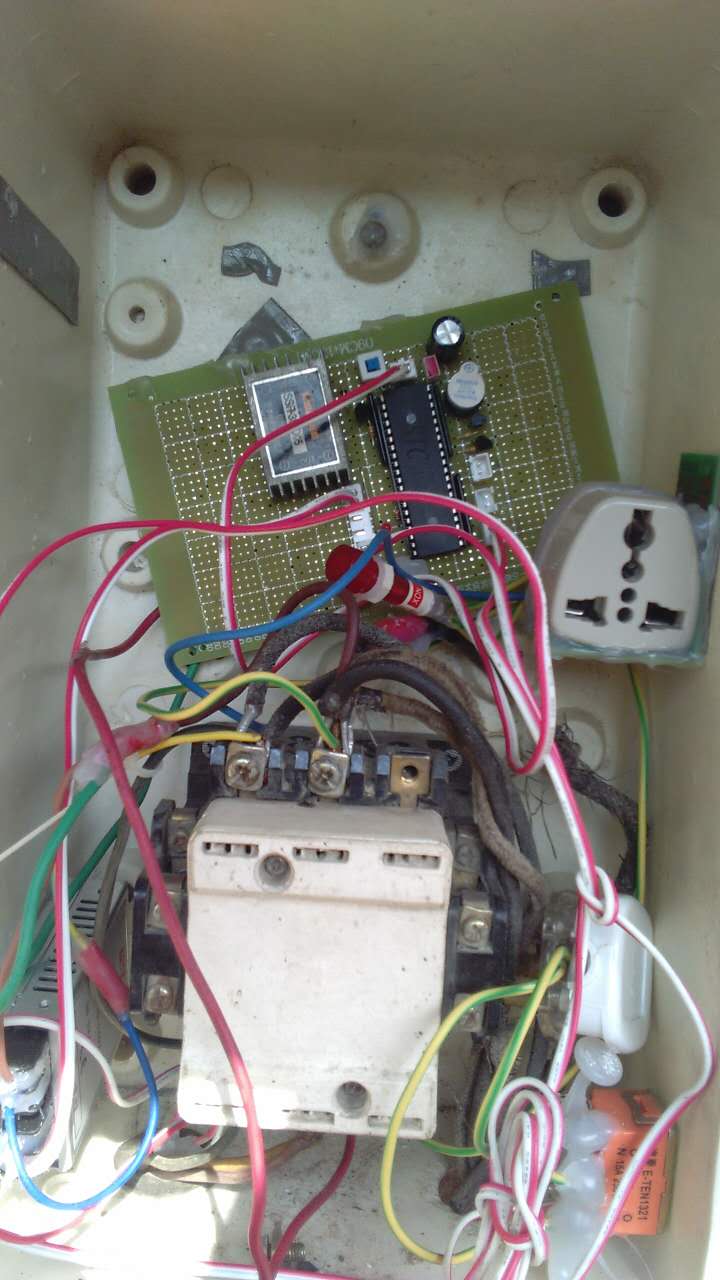

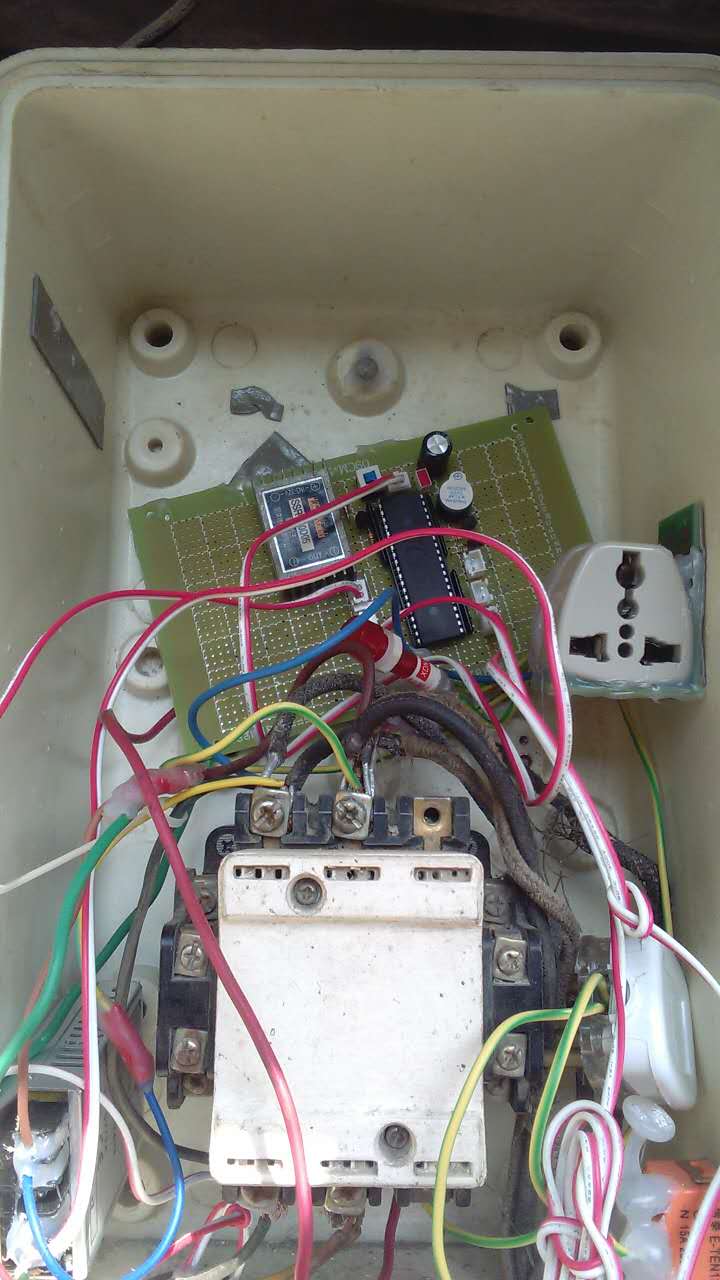

固態繼電器需要接在 接觸器 上控制，否則水泵功率太大會燒壞繼電器。

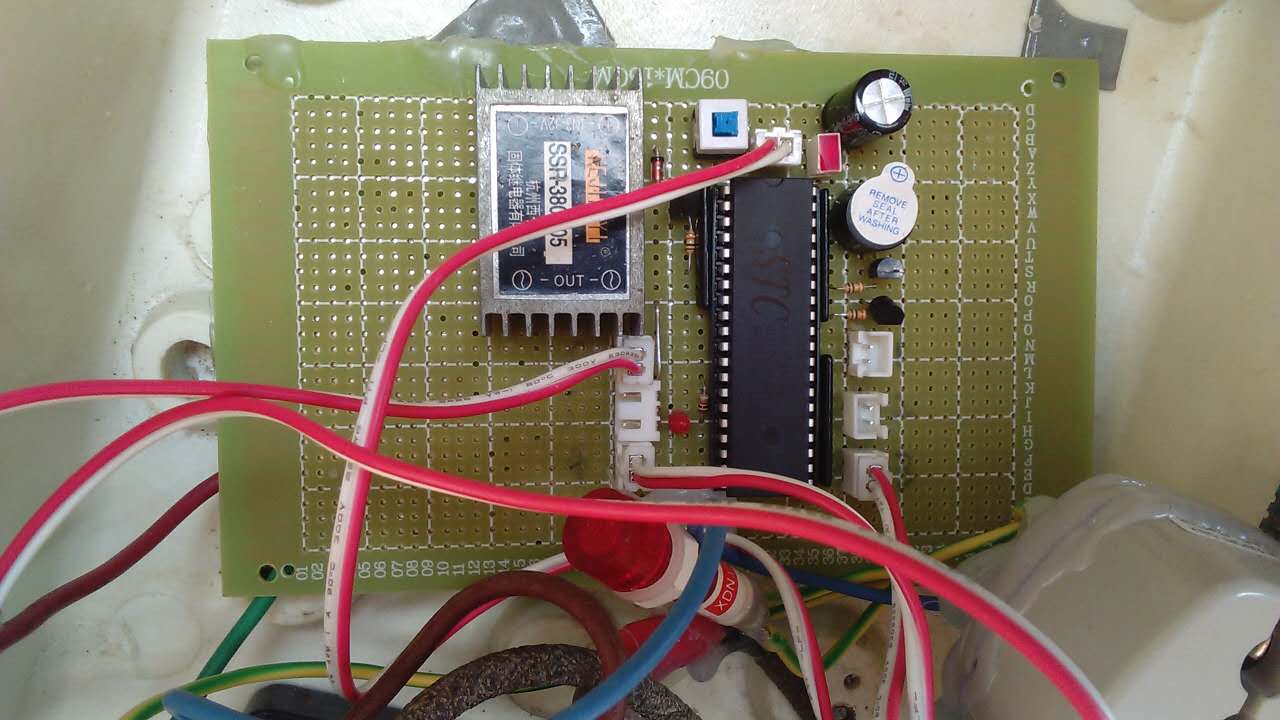

電路板的實物圖：


單片機源程序源碼如下:
  1. #include<reg52.h>

  3. #define uint unsigned int
  4. #define uchar unsigned char


  7. sbit key3=P2^1;                                         //澆地（一直開）
  8. //sbit key3=P3^6;                                         //澆地（一直開）
  9. sbit key2=P3^7;                                               //自動檢測，定時送水
  10. //sbit key2=P3^5;                                               //自動檢測，定時送水
  11. sbit zd=P3^2;                                          //        外部中斷（水滿保護）

  13. sbit jdq=P1^5;                                    //固態繼電器
  14. //sbit jdq=P1^0;                                    //固態繼電器


  17. sbit key1=P2^5;                                         //LED燈 開關
  18. //sbit key1=P3^1;                                         //LED燈 開關
  19. sbit hm=P0^5;                                         //蜂鳴器
  20. //sbit hm=P2^0;                                         //蜂鳴器
  21. sbit led=P0^7;                                         // LED燈
  22. //sbit led=P1^3;                                         // LED燈
  23. sbit ir=P3^3;                                         //遙控接收        （控制LED燈）


  26. uint num,numt0 ;                                                //全局變量

  28. /*****延時子函數 *****/
  29. void delayms(uint xms)
  30. {
  31.         uint i,j;
  32.         for(i=xms;i>0;i--)
  33.                 for(j=110;j>0;j--);
  34. }


  37. void jias()
  38. {
  39.         if(num==6000)                                //設置澆菜后進中斷  延時時間 5 分鐘,防止管道還沒接回水塔的水路（澆地、水塔二選一接）
  40.         {
  41.                 num=0;
  42.                 jdq=0;
  43.                 hm=1;
  44.                 delayms(200);
  45.                 hm=0;
  46.                 TR0=0;
  47.         }
  48.         if(numt0==3600)                                //設置延時時間 3 分鐘
  49.         {
  50.                 numt0=0;
  51.              jdq=0;
  52.                 hm=0;
  53.                 TR0=1;                                        //設置滿缸后延時5分鐘等待下一次
  54.                    TR1=0;
  55.
  56.         }
  57. }



  61. void di()
  62. {
  63.         hm=1;
  64.         delayms(1000);
  65.         hm=0;
  66.         delayms(1000);
  67. }

  69. /*****獨立按鍵檢測 *****/

  71. void keyscan()
  72. {
  73.
  74.                  /***按鍵控制 電燈亮滅***/
  75.         if(key1==0)                                        //按鍵“1”按下
  76.         {                                                        //去抖延時
  77.                 delayms(10);                        //再次檢測按鍵“1” 按下
  78.                 if(key1==0)
  79.                 {
  80.                                 led=~led;                          // LED燈亮滅 （每按一次取反）
  81.                                 while(!key1);                   //等待 開關松開


  84.                 }
  85.
  86.         }

  88.            /***一直開繼電器（澆菜使用）***/

  90.                         if(key2==0)                          //檢測按鍵“2”
  91.                          {
  92.                                 delayms(10);
  93.                                 if(key2==0)
  94.                         {
  95.                                         jdq=1;                         //        開繼電器
  96.                                    // delayms(100);                                  解決有時不閉合，轟鳴器響，中斷 1 工作，（這里加延時改善---造成繼電器不閉合，待分析原因）
  97.                                         di();
  98.                                         while(!key2);         //等待 開關松開
  99.                                         delayms(10);
  100.                                         while(!key2);         //等待 開關松開
  101.                                         jdq=0;                  //        關閉繼電器
  102.                                         TR0=1;                                 //        啟動定時器 0
  103.                                 }
  104.                         }

  106.
  107.
  108.     /***自動檢測水位控制上水，開定時器到達時間，默認水滿停電***/
  109.
  110.
  111.                 if(TR0==0)
  112.                 {
  113.                         if(key3==0)                               //檢測按鍵“3”
  114.                          {
  115.                                 delayms(10);
  116.                                 if(key3==0)
  117.                                 {
  118.                                     jdq=1;                                //        開繼電器
  119.                                         TR1=1;                                //        啟動定時器 1
  120.                                         hm=1;
  121.             //        while(!key3);        這里如果檢測松手，如果沒抽水，key2開關一直沒松開，就一直等待松手，程序就死在這里
  122.                                 }
  123.                         }
  124.                 }
  125.
  126. }
  127. /***** 初始化函數 ******/
  128. void init()
  129. {

  131.         TMOD=0x11;
  132.         TH0=(65536-45872)/256;
  133.         TL0=(65536-45872)%256;

  135.          TH1=(65536-45872)/256;
  136.         TL1=(65536-45872)%256;

  138.         EA=1;                                           //  開總中斷
  139.            EX0=1;                                           //  開外中斷 0
  140.         ET0=1;                                           //  開定時器 0
  141.         ET1=1;                                           //  開定時器 1
  142.
  143.         TR0=0;
  144.         TR1=0;
  145.         jdq=0;
  146.         hm=0;
  147.         led=0;
  148. }



  152. void main()
  153. {
  154.         init();
  155.         while(1)
  156.         {
  157.
  158.                 keyscan();
  159.                 jias();

  161.         }
  162. }


  165. /**** 檢測水漫過水箱 外部中斷子函數 ****/
  166. void exter1() interrupt 0
  167. {
  168.         jdq=0;
  169.         TR0=0;
  170.         TR1=0;
  171.         while(zd==0)
  172.         {
  173.                 hm=1;
  174.                 delayms(1000);
  175.                 hm=0;
  176.                 delayms(90000);
  177.         }
  178. }

  180. ……………………

  182. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
自動送水.2.rar (36.95 KB, 下載次數: 48)


評分

參與人數 1黑幣 +100 收起 理由
admin + 100 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:96682 發表于 2017-6-9 23:54 | 只看該作者
LZ，古董級接觸器和電線很多年沒見到了，沒個完整的電路圖人家不好入手啊！
