1、概述
CH340是一個 USB總線的轉接芯片，實現 USB 轉串口、USB 轉 IrDA 紅外或者USB 轉打印口。
在串口方式下，CH340提供常用的MODEM聯絡信號，用于為計算機擴展異步串口，或者將普通的
串口設備直接升級到USB總線。有關USB轉打印口的說明請參考手冊（二）CH340DS2。
在紅外方式下，CH340外加紅外收發器即可構成USB 紅外線適配器，實現SIR 紅外線通訊。
下載附件
2017-6-8 17:37 上傳
2、特點
● 全速USB 設備接口，兼容USB V2.0，外圍元器件只需要晶體和電容。
● 仿真標準串口，用于升級原串口外圍設備，或者通過 USB 增加額外串口。
● 計算機端Windows操作系統下的串口應用程序完全兼容，無需修改。
● 硬件全雙工串口，內置收發緩沖區，支持通訊波特率 50bps～2Mbps。
● 支持常用的MODEM 聯絡信號RTS、DTR、DCD、RI、DSR、CTS。
● 通過外加電平轉換器件，提供RS232、RS485、RS422 等接口。
● 支持IrDA規范SIR紅外線通訊，支持波特率 2400bps 到 115200bps。
● 軟件兼容 CH341，可以直接使用CH341的驅動程序。
● 支持5V 電源電壓和3.3V電源電壓。
● 提供SSOP-20和SOP-16無鉛封裝，兼容 RoHS。
封裝：
下載附件
2017-6-8 17:38 上傳

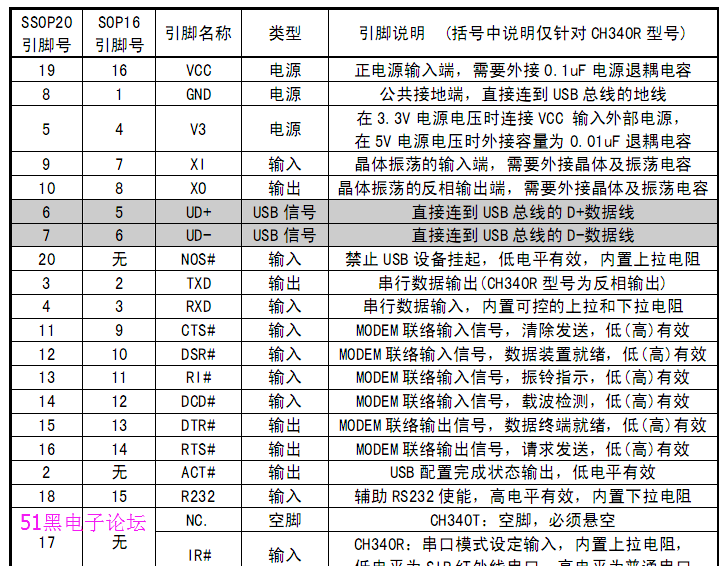

引腳功能：
下載附件
2017-6-8 17:38 上傳
5、功能說明
CH340芯片內置了USB上拉電阻，UD+和 UD-引腳應該直接連接到 USB 總線上。
CH340芯片內置了電源上電復位電路。
CH340芯片正常工作時需要外部向XI引腳提供12MHz的時鐘信號。一般情況下， 時鐘信號由CH340
內置的反相器通過晶體穩頻振蕩產生。外圍電路只需要在 XI 和 XO引腳之間連接一個12MHz的晶體，并且分別為XI 和XO引腳對地連接振蕩電容。
CH340芯片支持 5V電源電壓或者 3.3V電源電壓。當使用 5V 工作電壓時，CH340芯片的 VCC引腳
輸入外部 5V 電源，并且 V3 引腳應該外接容量為 4700pF 或者 0.01uF 的電源退耦電容。當使用 3.3V工作電壓時， CH340芯片的 V3 引腳應該與VCC引腳相連接，同時輸入外部的 3.3V電源， 并且與 CH340芯片相連接的其它電路的工作電壓不能超過3.3V。
CH340自動支持 USB設備掛起以節約功耗，NOS#引腳為低電平時將禁止 USB 設備掛起。
異步串口方式下CH340 芯片的引腳包括：數據傳輸引腳、MODEM 聯絡信號引腳、輔助引腳。 數據傳輸引腳包括：TXD 引腳和 RXD引腳。串口輸入空閑時，RXD應該為高電平，如果R232引腳為高電平啟用輔助RS232 功能，那么RXD引腳內部自動插入一個反相器，默認為低電平。串口輸出空閑時，CH340T 芯片的 TXD為高電平，CH340R芯片的 TXD 為低電平。
MODEM 聯絡信號引腳包括：CTS#引腳、DSR#引腳、RI#引腳、DCD#引腳、DTR#引腳、RTS#引腳。所有這些MODEM聯絡信號都是由計算機應用程序控制并定義其用途。
輔助引腳包括：IR#引腳、R232引腳、CKO引腳、ACT#引腳。IR#引腳為低電平將啟用紅外線串口模式。R232引腳用于控制輔助RS232 功能，R232為高電平時 RXD引腳輸入自動反相。ACT#引腳為USB設備配置完成狀態輸出（例如USB紅外適配器就緒）。IR#和 R232 引腳只在上電復位后檢查一次。
CH340 內置了獨立的收發緩沖區，支持單工、半雙工或者全雙工異步串行通訊。串行數據包括 1個低電平起始位、5、6、7或8個數據位、1個或 2 個高電平停止位，支持奇校驗/偶校驗/標志校驗/空白校驗。CH340 支持常用通訊波特率：50、75、100、110、134.5、150、300、600、900、1200、
1800、2400、3600、4800、9600、14400、19200、28800、33600、38400、56000、57600、76800、115200、128000、153600、230400、460800、921600、1500000、2000000 等。串口發送信號的波特率誤差小于0.3％，串口接收信號的允許波特率誤差不小于 2％。
在計算機端的Windows操作系統下，CH340 的驅動程序能夠仿真標準串口，所以絕大部分原串口應用程序完全兼容，通常不需要作任何修改。

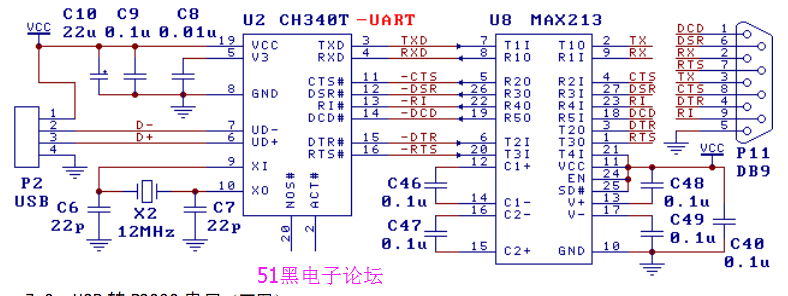

CH340可以用于升級原串口外圍設備，或者通過 USB總線為計算機增加額外串口。通過外加電平轉換器件，可以進一步提供RS232、RS485、RS422 等接口。
CH340只需外加紅外線收發器，就可以通過 USB總線為計算機增加 SIR 紅外適配器，實現計算機與符合IrDA規范的外部設備之間的紅外線通訊。
下載附件
2017-6-8 17:58 上傳
完整的pdf格式中文手冊51黑下載地址（共5頁）：
CH340.pdf
(138.51 KB, 下載次數: 113)
