高仿真單片機PCF8583數碼管電子鐘,剛做的課設

[復制鏈接]
跳轉到指定樓層
樓主
直接發包 兩個包 ，兩個電路有點差別 ，程序是一樣的，都proteus圖加源代碼 ，加生成好的hex、
帶小時 分鐘時間設置和 12/24 小時顯示按鈕

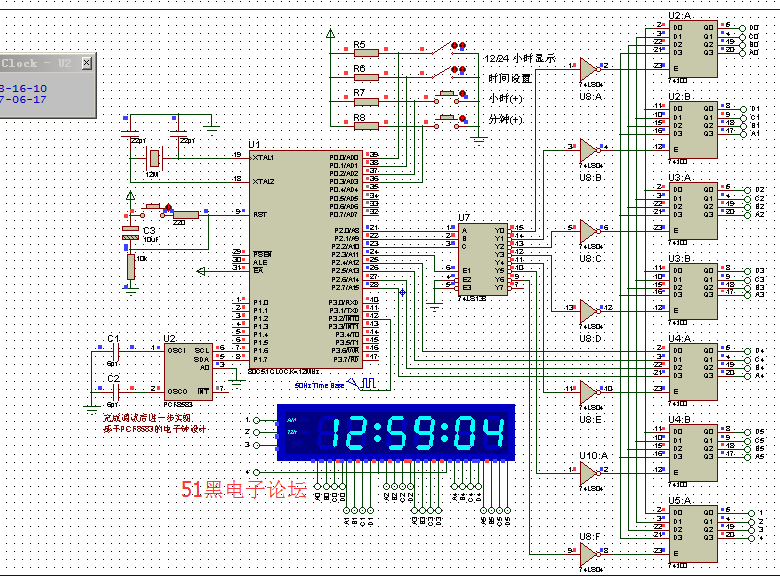

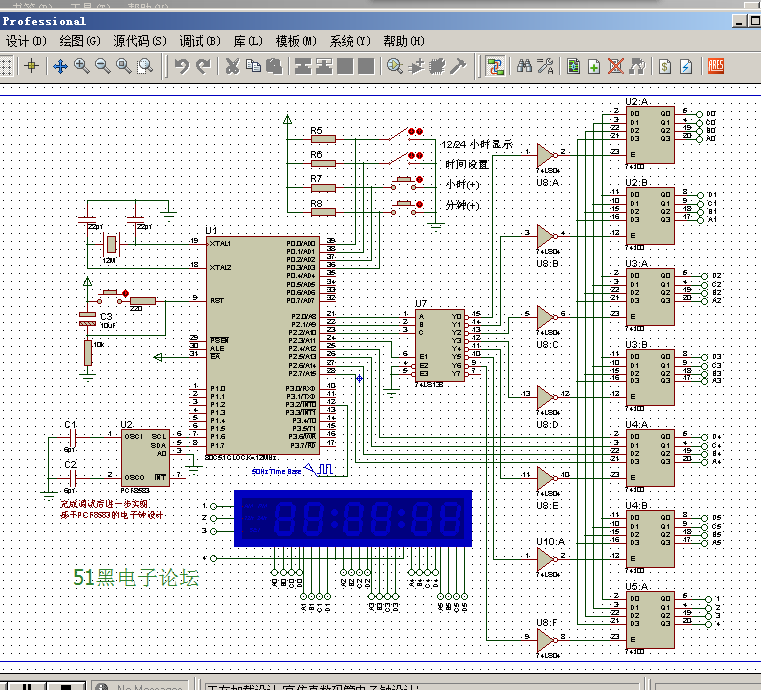

基于51單片機和PCF8583的電子鐘設計proteus仿真原理圖如下（工程文件可到附件下載）：



單片機源程序如下:
  1. //-------------------------------------------------------------------
  2. //名稱：高度仿真數碼管電子鐘
  3. //-------------------------------------------------------------------
  4. //說明：本例在Proteus中選用了高仿真的電子鐘元器件，并添加了時分調整
  5. //      功能，閃爍顯示，AM/PM切換，12h/24h制選擇等。
  6. #include <reg51.h>
  7. #include <intrins.h>
  8. #define uchar unsigned char
  9. #define uint unsigned int
  10. uchar tCount=0;
  11. //時鐘設置開關及按鍵
  12. sbit K1=P0^0;            //12h/24h
  13. sbit K2=P0^1;            //設置
  14. sbit K3=P0^2;           //小時加
  15. sbit K4=P0^3;            //時鐘加
  16. //當前時間：時分秒
  17. uchar current_Time[ ]={12,59,00};
  18. //時分秒顯示緩沖（各占兩位），最后的0x00控制AM，PM及發光管閃光等
  19. uchar disp_Buffer[ ]={0,0,0,0,0,0,0x00};
  20. //12h,24h,AM,PM及SET控制標志
  21. uchar f_24=0,f_AM=0,f_set=0;
  22. //--------------------------------------------------------------------
  23. //延時
  24. //--------------------------------------------------------------------
  25. void DelayMS(uint x)
  26. {
  27.         uchar i;
  28.         while(--x) for (i=0;i<120;i++);
  29. }
  30. //--------------------------------------------------------------------
  31. //加時
  32. //--------------------------------------------------------------------
  33. void Add_Hour()
  34. {
  35.         //小時數累加
  36.         ++current_Time[0];
  37.         //24小時制時滿24歸零
  38.         if (f_24 ==1 && current_Time[0] == 24 ) current_Time[0] = 0;
  39.         //12h制滿13歸1，且取反AM與PM標志
  40.         if (f_24==0 && current_Time[0]==13)
  41.         {
  42.                  current_Time[0]=1;
  43.                 //將原來的AM與PM位取反
  44.         disp_Buffer[6]=(disp_Buffer[6]&0xFE)|(~(disp_Buffer[6]&0x01)&0x01);
  45.          }
  46.
  47. }
  48. //--------------------------------------------------------------------
  49. //加分
  50. //--------------------------------------------------------------------
  51. void Add_Miniute()
  52. {
  53.         //分鐘數累加
  54.         ++current_Time[1];
  55.         if (current_Time[1]==60)
  56.         {
  57.                 current_Time[1]=0;
  58.                 Add_Hour();
  59.         }
  60. }
  61. //--------------------------------------------------------------------
  62. //根據當前時間刷新時分秒顯示緩沖
  63. //--------------------------------------------------------------------
  64. void Refresh_Disp_Buffer()
  65. {
  66.         uchar i;
  67.         //刷新顯示緩沖
  68.         for (i=0;i<3;i++)
  69.         {
  70.                 disp_Buffer[2*i] = current_Time[i]/10;
  71.                 disp_Buffer[2*i+1] =current_Time[i]%10;
  72.         }
  73. }

  75. //--------------------------------------------------------------------
  76. //外部中斷
  77. //--------------------------------------------------------------------
  78. void EX0_INT() interrupt 0
  79. {
  80.         ++tCount;
  81.         if (tCount==25) disp_Buffer[6] &=0xF7;//每0.5秒 LED[:]點亮
  82.         if (tCount==50)                               //每秒刷新顯示緩沖等
  83.         {
  84.                 tCount=0;
  85.                 disp_Buffer[6] |=0x08;            //每1秒 LED[:]關閉
  86.                 if (++current_Time[2] == 60)              //秒遞增
  87.                 {
  88.                         current_Time[2]=0;
  89.                         Add_Miniute();
  90.                 }
  91.                 Refresh_Disp_Buffer();                  //刷新時分秒的顯示緩沖
  92.         }
  93. }
  94. //--------------------------------------------------------------------
  95. //顯示時間
  96. //--------------------------------------------------------------------
  97. void Display_Time()
  98. {
  99.         uchar i;
  100.         for (i=0;i<7;i++)
  101.         {
  102.         P2=(disp_Buffer[i]<<4)|i|0x08;  DelayMS(5);
  103.             P2=P2&0xF7; DelayMS(5);
  104.         }
  105. }
  106. //--------------------------------------------------------------------
  107. //時鐘調整與設置
  108. //--------------------------------------------------------------------
  109. void adjust_and_set_clock()
  110. {
  111.         //設置狀態下，調整時與分，12h/24h制等
  112.         while (K2==0)
  113.         {
  114.                 //設置12h/24h制
  115.                 if (K1==0) //切換12h/24h制
  116.                 {
  117.                         f_24=1;disp_Buffer[6]|=0x02;
  118.                 }
  119.                 else
  120.                 {
  121.                         f_24=0;disp_Buffer[6]&=0xFD;
  122.                 }
  123.                 //加小時
  124.                 if (K3==0)
  125.                 {
  126.                         DelayMS(150);//小時增加時會影響am,pm標志，因此這里可調用數
  127.                         Add_Hour();
  128.                 }
  129.                 //加分鐘
  130.                 if (K4==0)
  131.                 {
  132.                         DelayMS(150);//因為加分鐘的函數會向小時進位，故單獨增加
  133.                         current_Time[1]=(current_Time[1]+1)%60;
  134.                 }
  135.                 Refresh_Disp_Buffer();
  136.                 Display_Time();
  137.         }
  138. }
  139. //---------------------------------------------------------------------
  140. //按鍵掃描子程序
  141. //---------------------------------------------------------------------
  142. void Keyboard_scan()
  143. {
  144.          if (K1==0) //切換12h/24h制
  145.         {
  146.                 f_24=1;disp_Buffer[6]|=0x02;
  147.         }
  148.         else
  149.         {
  150.                 f_24=0;disp_Buffer[6]&=0xFD;
  151.         }
  152.         if (K2==0) //顯示或關閉"set"
  153.         {
  154.                 EX0=0;f_set=1;disp_Buffer[6] |=0x04;
  155.         }
  156.         else
  157. ……………………

  159. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

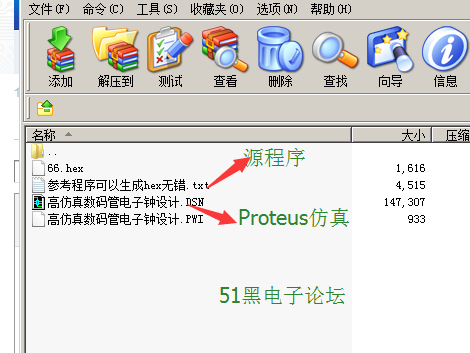

所有資料51hei提供下載:
高仿真數碼管電子鐘.rar (28.92 KB, 下載次數: 60)
高仿真電子鐘單片機1.rar (24.51 KB, 下載次數: 57)




評分

參與人數 1黑幣 +100 收起 理由
admin + 100 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:1 發表于 2017-6-7 03:18 | 只看該作者
好資料，51黑有你更精彩!!!
回復

使用道具 舉報

板凳
ID:371829 發表于 2018-7-15 21:01 | 只看該作者
里面的程序根本沒有關于pcf8583的程序啊
回復

使用道具 舉報

地板
ID:214276 發表于 2020-4-14 22:24 | 只看該作者
第二個下載包有源程序。浪費我5個黑幣
