具有語音功能的RCL電阻、電容、電感測試儀測試儀-電子設計

[復制鏈接]
跳轉到指定樓層
樓主
凌陽的一個項目給機器人或者小車、調試語音功能，可測電阻電容電感

資料目錄：


電感測試電路：


語音電路：


程序流程圖：


單片機源程序如下:

  2. //*****************************************************//
  3. //R/C/L測試:每次等測試穩定后語音播報1次，之后不再播報，
  4. //可以通過數碼管顯示觀察測量結果。
  5. //*****************************************************//

  7. #include "s480.h"
  8. #define          P_IOA_Data                        (volatile int*)0x7000
  9. #define                 P_TimerB_Data              (volatile int*)0x700c
  10. #define                P_TimerB_Ctrl       (volatile int*)0x700D
  11. #define                 R_Test                                1
  12. #define                C_Test                                2
  13. #define                L_Test                                3



  17. float g_fRx=0.0;
  18. float g_fCx=0.0;
  19. float g_fLx=0.0;

  21. unsigned char         g_ucIntFlag=0;
  22. unsigned int         g_uiStatus;
  23. unsigned int          g_uiKey=0;
  24. unsigned int        g_uifx=0;
  25. unsigned int          g_uisum=0;
  26. unsigned int        j=0,i=0;
  27. unsigned int          g_uidisplay;
  28. unsigned int        Lxsum=0;
  29. unsigned char         LxFlag=0;
  30. unsigned int        g_speechID=0;
  31. unsigned int        g_speachIndex=0;
  32. unsigned int        g_Speechary[6]={0};
  33. unsigned int         g_array[4]={0};


  36. unsigned int         voicflag=0;
  37. //=========== 播放提示語音 ========================//
  38. //input:voice index
  39. //=================================================//
  40. void PlayTestValue()      //播放語音
  41. {
  42.    SACM_S480_Initial(1);
  43.    while(g_speachIndex<g_speechID)
  44.         {
  45.            SACM_S480_Play(g_Speechary[g_speachIndex],3,3);
  46.            while(SACM_S480_Status()&0x0001)
  47.             SACM_S480_ServiceLoop();
  48.             g_speachIndex++;
  49.         }
  50.         SACM_S480_Stop();
  51.         voicflag=1;
  52. }

  54. //*************************************************//
  55. main()
  56. {
  57.         g_uidisplay=0;
  58.         System_Initial();
  59.         while(1)
  60.         {
  61.            g_uiKey=SP_GetCh();
  62.            //g_uiKey=1;
  63.                   switch(g_uiKey)
  64.                           {
  65.                            case 0x0001:
  66.                                                 g_uiStatus = R_Test;
  67.                                                 RunTime2Hz();//開中斷
  68.                                                    TmbCount();
  69.                                                    Rline_on();
  70.                                                    break;
  71.                            case 0x0002:
  72.                                                    g_uiStatus = C_Test;
  73.                                                    RunTime2Hz();//開中斷
  74.                                                 TmbCount();
  75.                                             Cline_on();
  76.
  77.                                                 break;
  78.                            case 0x0004:
  79.                                                    g_uiStatus = L_Test;
  80.                                                 SP_INT_32Hz();
  81.                                                 TmbCount();
  82.                                                 Lline_on();
  83.
  84.                                                    break;
  85.                            default:
  86.                                                 break;
  87.
  88.
  89.                         }

  91.
  92. //************************狀態判斷處理*********************//
  93.
  94.                   switch(g_uiStatus)
  95.                 {
  96.                         case R_Test:
  97. //**********************R********************************//
  98.                         if(voicflag)
  99.                            RunTime2Hz();
  100.                          while(g_ucIntFlag)
  101.                         {
  102.                                 g_uifx=*(P_TimerB_Data);
  103.                                 g_ucIntFlag = 0;
  104.                                 *(P_TimerB_Data)=0;
  105.                                 if(g_uifx&&g_uifx<7500)
  106.                                          g_fRx=(3*2.7575*(1e+6))/g_uifx-100;  //計算
  107.                                 else
  108.                                 {
  109.                                         R_Above1K();
  110.                                         g_fRx =(3*69.3225*(1e+6))/g_uifx-(1e+4);
  111.                                 }
  112.                                         R_display(g_fRx);
  113.
  114.                         }
  115.                                 break;
  116.
  117.                         case C_Test:
  118. //************************C*******************//
  119.                      while(g_ucIntFlag)
  120.                         {
  121.                                 if(voicflag)
  122.                                    RunTime2Hz();
  123.                                 g_uifx=*(P_TimerB_Data);
  124.                                 g_ucIntFlag = 0;
  125.                                 *(P_TimerB_Data)=0;
  126.
  127.                                 if(g_uifx)
  128.                                  {
  129.                                         g_fCx=(3*4.81*(1e+6))/g_uifx;  //計算
  130.                         /*                if(g_fCx<1000)
  131.                                         {
  132.                                                 C_Below1K();
  133.                                                 g_fCx =(3*0.94*(1e+6))/g_uifx;
  134.
  135.                                         }  */
  136.                                         //PlayVoice(g_fRx);
  137.                                         C_display(g_fCx);
  138.                                 }
  139.                         }
  140.                                 break;
  141.
  142.                         case L_Test:
  143. //************************L*******************//
  144.                          while(LxFlag)
  145.                         {
  146.                                 if(voicflag)
  147.                                    RunTime2Hz();
  148.                                 g_uifx=*(P_TimerB_Data);
  149.                                 LxFlag = 0;
  150.                         //        *(P_IOA_Data)|=0x0008;
  151.                         //        Lline_on();
  152.                                 *(P_TimerB_Data)=0;
  153.                                 if(g_uifx)
  154.                                  {
  155.                                         g_fLx=(4*38*(1e+6))/(g_uifx*g_uifx); //計算
  156.
  157.                                         //PlayVoice(g_fRx);
  158.                                         L_display(g_fLx);
  159.
  160.                                 }
  161. ……………………

  163. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

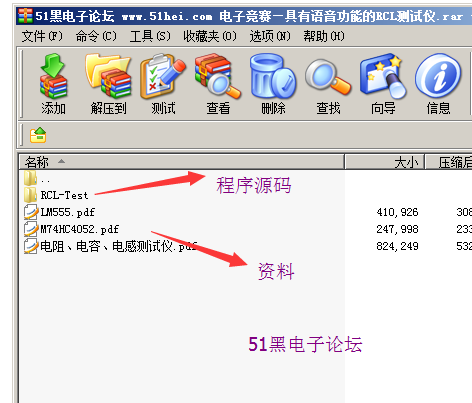

所有資料51hei提供下載:
電子競賽—具有語音功能的RCL測試儀.rar (1.92 MB, 下載次數: 113)




分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏5 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:305388 發表于 2018-4-11 10:15 | 只看該作者
非常棒，下載學習一下。
