STC自動下載器（內含USB轉TTL）

ID:126422 · 發表于 2017-5-23 20:36

本帖最后由 lijn 于 2017-5-23 20:39 編輯

最近在網上買了2個USB轉TTL小板，用它下載程序，使用效果不好，看到論壇有做自動下載電路，于是也仿制一個，使用效果好。
電路組成:CH340,15F104W,4953(在顯示屏上拆的)。

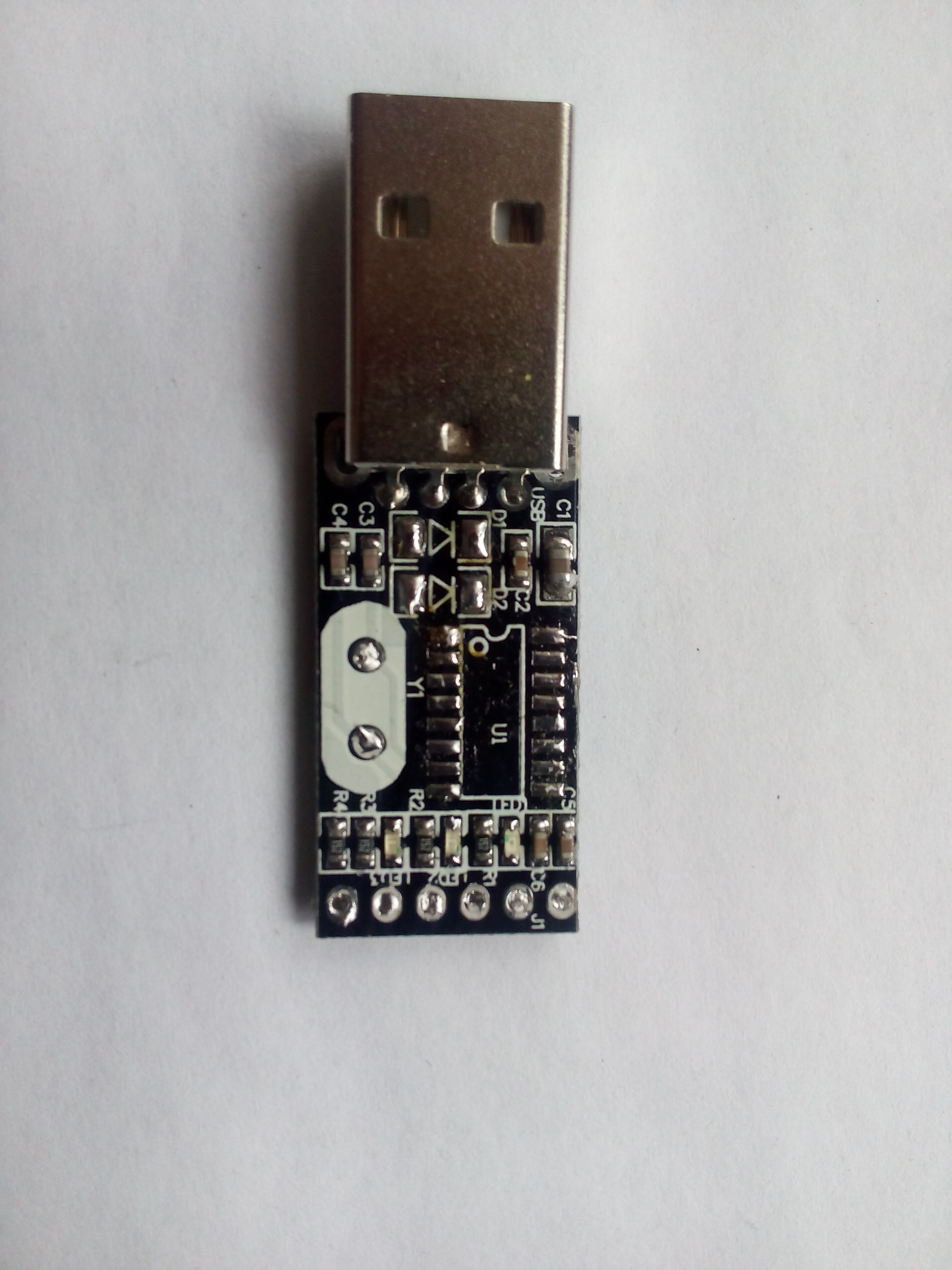

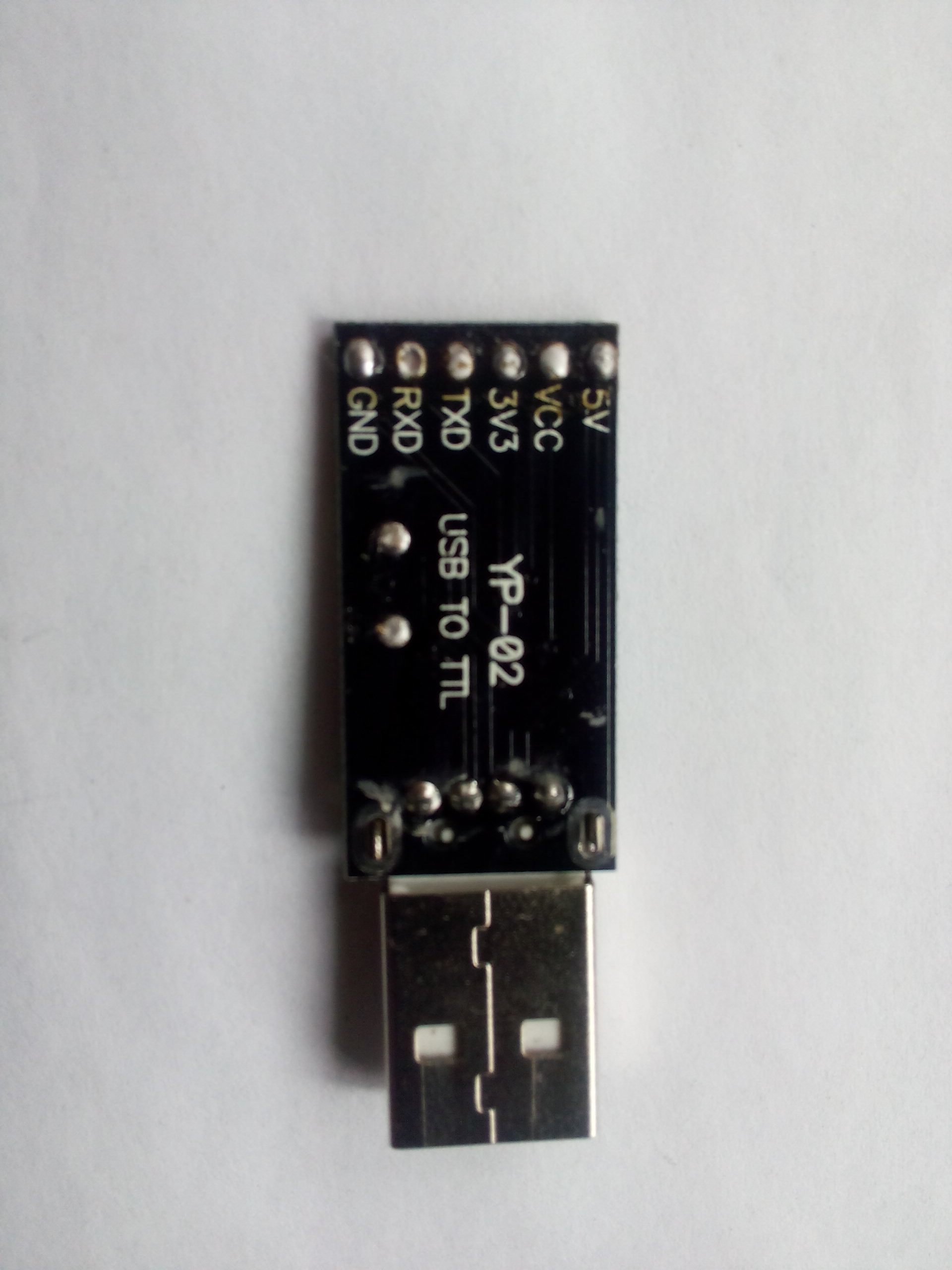

1.把購買小板上有用的元件拆除

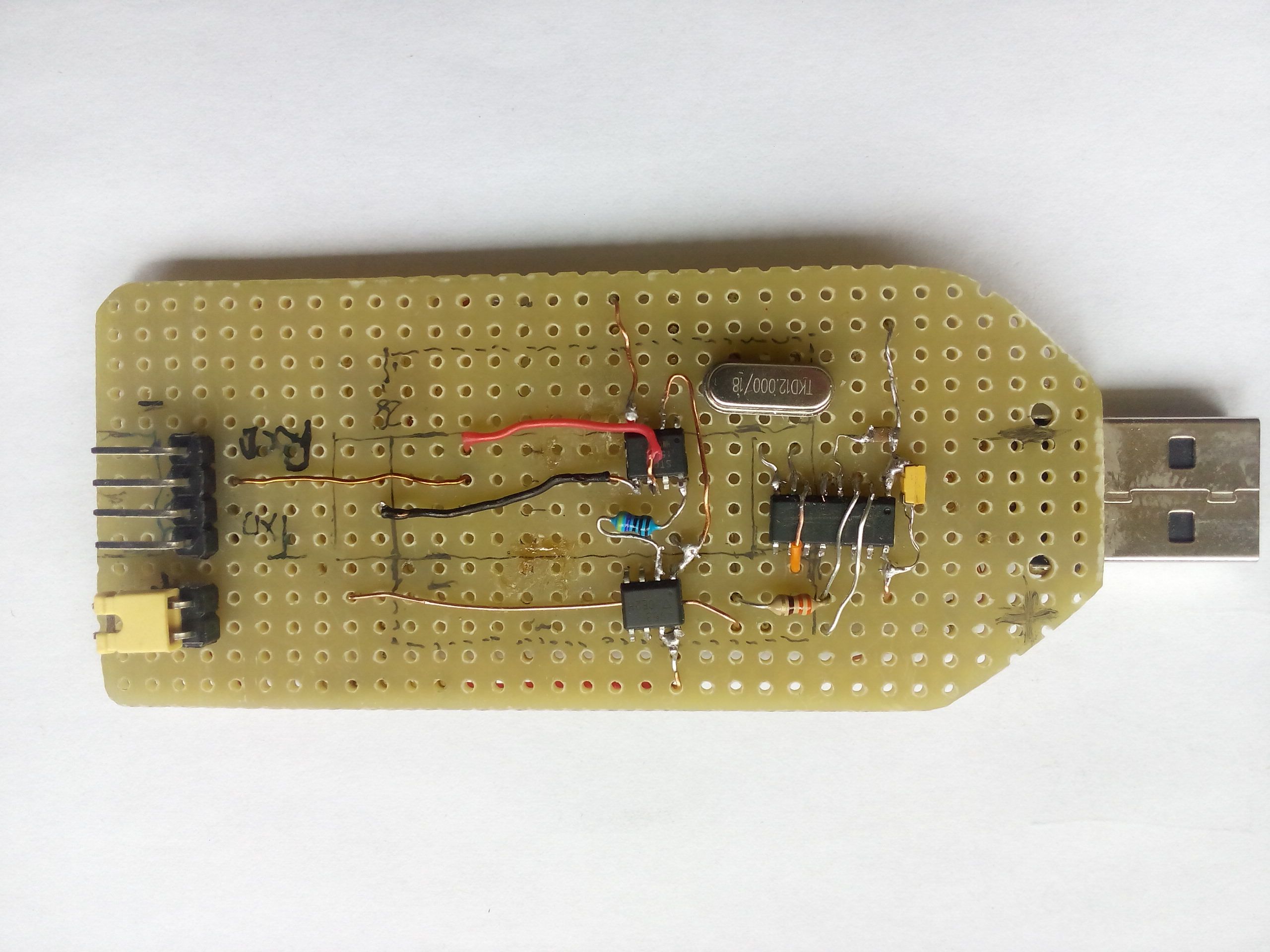

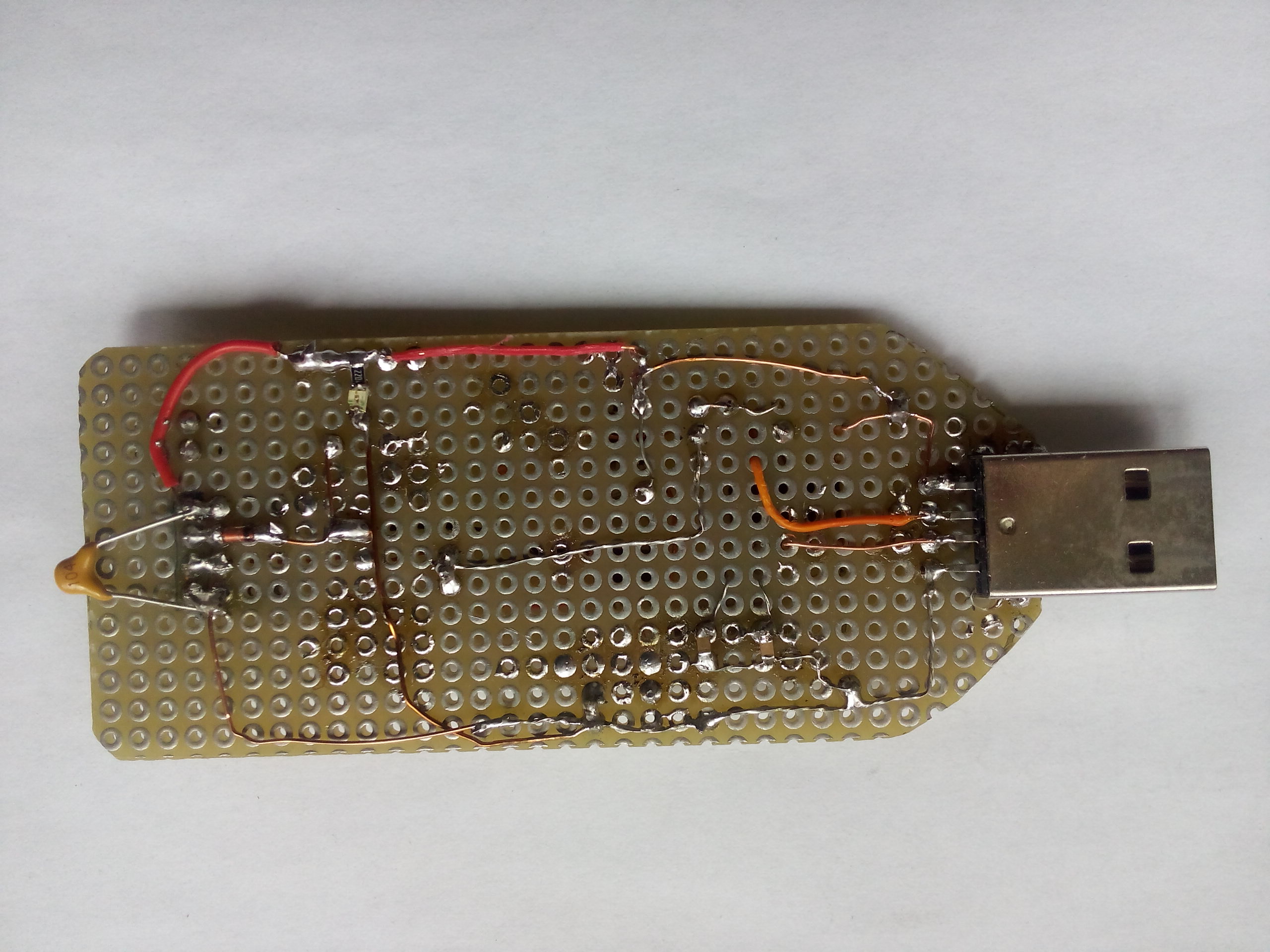

2.再找塊板子焊接

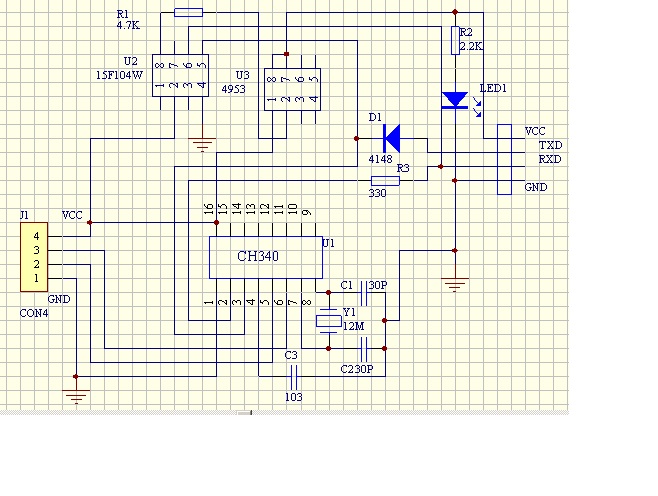

3.制作用線路圖

ID:90312 · 發表于 2017-5-25 00:31

手工待改進。

ID:204748 · 發表于 2017-5-28 13:10

謝謝分享。謝謝奉獻。謝謝樓主。

ID:99665 · 發表于 2017-5-29 19:06

15F104W 是單片機吧有程序嗎？

ID:126422 · 發表于 2017-6-1 05:37

haiyang4060 發表于 2017-5-29 19:06
15F104W 是單片機吧有程序嗎？

網上找的，有程序。

ID:169021 · 發表于 2017-6-3 02:15

制作精美很是佩服這些能diy的大神啊，目前還在學習中.

ID:169021 · 發表于 2017-6-3 02:16

樓主用這個下載單片機程序成功率有100%嗎？

ID:102702 · 發表于 2017-6-3 12:33

能附個程序嗎？樓主

ID:243513 · 發表于 2017-10-28 09:19

[em07哈哈真是能作啊

ID:57570 · 發表于 2017-11-25 23:09

我自己做了一個，很好用。

ID:249545 · 發表于 2017-11-27 10:33

老師還能DIY"STC自動下載器",這技術太棒了.

ID:243552 · 發表于 2017-12-2 12:53

真有才

ID:257024 · 發表于 2017-12-4 15:40

我買的USB轉TTL小板用得還可以啊，就不用改了吧。要做也是另做一個。

ID:57570 · 發表于 2017-12-10 21:08

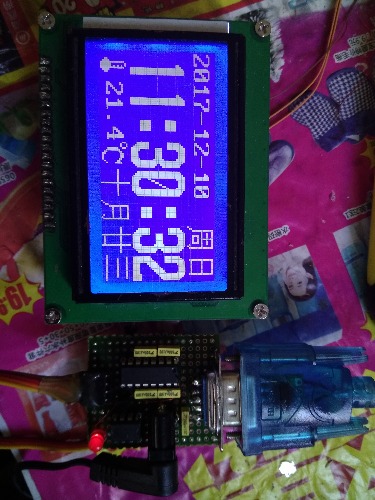

兩種的我都有，自己做的，自動下載器。

ID:277136 · 發表于 2018-1-17 20:58

樓主厲害啦

ID:26275 · 發表于 2018-2-23 21:48

吳宇發表于 2017-12-10 21:08
兩種的我都有，自己做的，自動下載器。

你做的這個下載器，是否故障率為0，好用么

ID:288930 · 發表于 2018-3-7 22:16

很好，感謝分享

ID:294925 · 發表于 2018-3-21 11:40

厲害啊！

ID:294925 · 發表于 2018-3-21 11:40

厲害啊，這個很方便！

ID:57570 · 發表于 2018-10-12 17:47

cqqwing 發表于 2018-2-23 21:48
你做的這個下載器，是否故障率為0，好用么

還可以

ID:57570 · 發表于 2018-10-21 11:48

cqqwing 發表于 2018-2-23 21:48
你做的這個下載器，是否故障率為0，好用么

好用，只是剛連接電腦要閃幾下，這個可以修改一下程序解決。

ID:284488 · 發表于 2018-10-24 10:54

請問能分享下程序嗎？謝謝

ID:399179 · 發表于 2018-10-26 18:39

謝謝分享！！！

ID:601757 · 發表于 2019-8-25 10:05

我已經改良這個電路了可以去我帖子看

ID:405102 · 發表于 2019-11-23 21:14

謝謝樓主奉獻。
