單片機智能交通燈仿真和源程序可設置時間有人行道顯示等功能

ID:153108 · 發表于 2017-5-19 16:49

這個仿真圖都畫了好久，這個交通燈里面可以設置時間，還帶人行通道的顯示的，還可以讓任意兩邊強行通過。

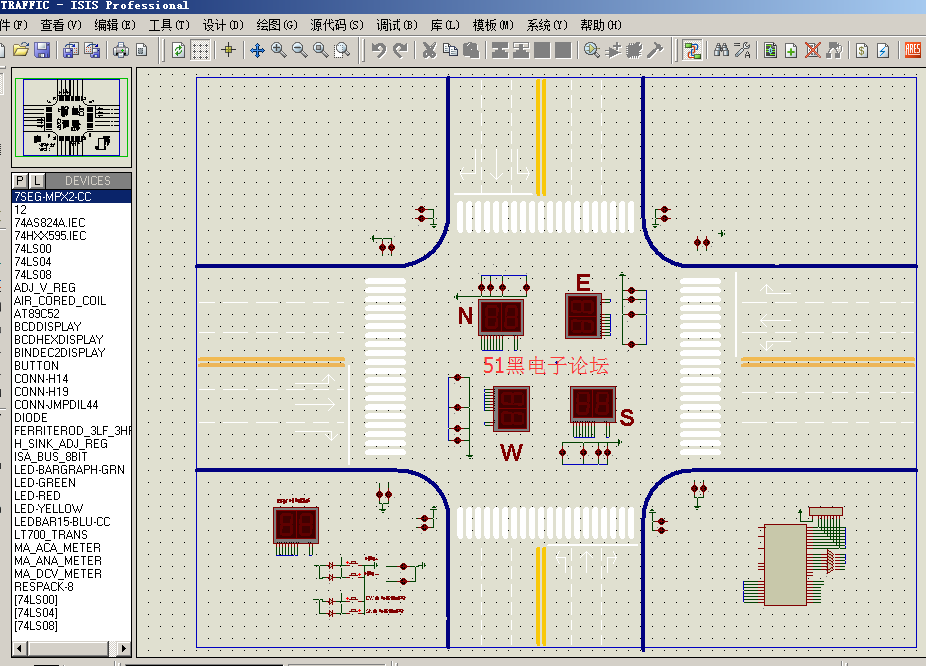

交通燈的仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）：

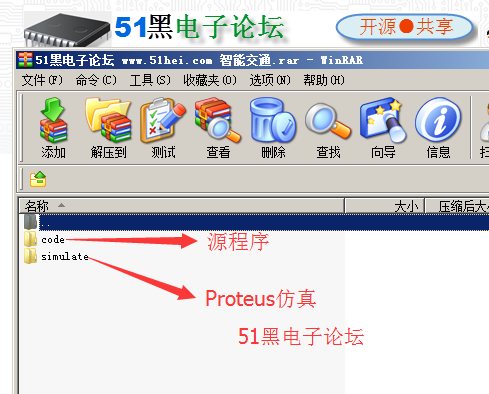

資料包：

單片機源程序如下（一共2個文件一個主程序一個頭文件）:

/******************************************************************************
* 文件名稱：TRAFFIC.c
* 功能：十字路口交通燈控制程序：
正常時，EW方向計時60s，SN方向計時40s
若按時間加按鍵（Add_Button）按鈕，EW、SN方向各加5s，不可大于99s，79s
若按時間減按鍵（Reduces_Button）按鍵，EW、SN方向各減5s，不可小于40s，20s
若按EW方向強制通行(QZ_EW_Btton)按鈕，EW方向強制通行，SN方向禁止通行
若按SN方向強制通行(QZ_SN_Btton)按鈕，SN方向強制通行，EW方向禁止通行
* 當前版本：1.0
* 作者：YuanDong
* 完成日期：2009年6月18日
******************************************************************************/
#define TRAFFIC_GLOBAL 1
#include "TRAFFIC.H"
/********************************************************************************************
* 函數名稱：延時子程序
* 功能：延時，給LED顯示的延時時間
* 入口參數：時間參數
* 出口參數：無
*********************************************************************************************/
void Delay(uchar a)
{
uchar i;
i=a;
while(i--){;}
}
/********************************************************************************************
* 函數名稱：顯示子函數
* 功能：EW方向，SN方向主干道數碼管顯示驅動
* 入口參數：無
* 出口參數：無
*********************************************************************************************/
void Display(void)
{
char h,l;
h=Time_EW/10; //EW方向計時的十位數
l=Time_EW%10; //EW方向計時的個位數
P0=table[l]; //顯示EW計時時間的低位
EW_LED2=1;
Delay(2);
EW_LED2=0;
P0=table[h]; //顯示EW計時時間的高位
EW_LED1=1;
Delay(2);
EW_LED1=0;
h=Time_SN/10; //SN方向計時的十位數
l=Time_SN%10; //SN方向計時的個位數
P0=table[l]; //顯示SN計時時間的低位
SN_LED2=1;
Delay(2);
SN_LED2=0;
P0=table[h]; //顯示SN計時時間的高位
SN_LED1=1;
Delay(2);
SN_LED1=0;
h= EW1/10; //直行時間的十位
l= EW1%10; //直行時間的個位
P0=table[l]; //時間的個位顯示
Time_Show_LED1=1;
Delay(2);
Time_Show_LED1=0;
P0=table[h]; //時間的十位顯示
Time_Show_LED2=1;
Delay(2);
Time_Show_LED2=0;
}
/********************************************************************************************
* 函數名稱：外部0中斷服務程序
* 功能：中斷，檢測按鈕的類別，執行相應的操作；
若Add_Button==0，通行時間加5s ；
若Reduces_Button==0，通行時間減5s ；
若Busy_Btton==0，開繁忙信號燈，關特殊信號燈，通行時間45s，30s；
若Add_Button==0，關繁忙信號燈，開特殊信號燈，通行時間75s，55s；
* 入口參數：無
* 出口參數：無
*********************************************************************************************/
void EXINT0(void) interrupt 0 using 0
{
EA = 0; //關中斷
if(Add_Button==0) //時間加
{
EW1+=5; //通行時間加5s
SN1+=5;
if(EW1>=100) //通行時間不得大于100s,80s
{
EW1=99;
SN1=79;
}
}
if(Reduces_Button==0) //時間減
{
EW1-=5; //通行時間減5s
SN1-=5;
if(EW1<=40) //通行時間不得小于40s，20s
{
EW1=40;
SN1=20;
}
}
EA = 1; //開中斷
}
/******************************************************************************
* 函數名稱:外部中斷1
* 功能:中斷，當遇到緊急情況，需要人工控制時，強制直行的函數處理
若QZ_EW_Btton按下時，EW方向綠燈亮，SN方向紅燈亮，并點亮QZ_EW_LED指示燈
若QZ_SN_Btton按下時，EW方向紅燈亮，SN方向綠燈亮，并點亮QZ_SN_LED指示燈
* 入口參數:無
* 出口參數:無
********************************************************************************/
void EXINT1(void) interrupt 2 using 2
{
EA = 0;
if(QZ_EW_Btton==0) //EW方向強制通行按鍵是否按下
{
QZ_EW = ~QZ_EW; //
QZ_SN = 0;
if(QZ_EW)
{QZ_EW_LED = 1;
QZ_SN_LED = 0;}
else QZ_EW_LED = 0;
}
if(QZ_SN_Btton==0) //測試按鍵是否按下，按下為特殊狀態
{
QZ_SN = ~QZ_SN;
QZ_EW = 0;
if(QZ_SN)
{QZ_SN_LED = 1;
QZ_EW_LED = 0;}
else
QZ_SN_LED = 0;
}
EA = 1;
}
/******************************************************************************
* 函數名稱:定時器0中斷
* 功能:作為定時器為交通計時提供時鐘信號
* 入口參數:無
* 出口參數:無
********************************************************************************/
void timer0(void)interrupt 1 using 1
{
static uchar count;
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
count++;
if(count==10)
{
if(Flag_SN_Yellow==1) //測試SN黃燈標志位
{SN_Yellow=~SN_Yellow;}
if(Flag_EW_Yellow==1) //測試EW黃燈標志位
{EW_Yellow=~EW_Yellow;}
}
if(count==20)
{
Time_EW--;
Time_SN--;
if(Flag_SN_Yellow==1) //測試SN黃燈標志位
{SN_Yellow=~SN_Yellow;}
if(Flag_EW_Yellow==1) //測試EW黃燈標志位
{EW_Yellow=~EW_Yellow;}
count=0;
}
}
/******************************************************************************
* 函數名稱:main()
* 功能:主函數
* 入口參數:無
* 出口參數:無
********************************************************************************/
void main(void)
{
QZ_EW_LED = 0;
QZ_SN_LED = 0;
QZ_EW = 0;
QZ_SN = 0;
IT0=1; //INT0負跳變觸發
IT1=1; //INT0負跳變觸發
TMOD=0x01; //定時器工作于方式1
TH0=(65536-50000)/256; //定時器賦初值
TL0=(65536-50000)%256;
EA=1; //CPU開中斷總允許
ET0=1; //開定時中斷
EX0=1; //開外部INTO中斷
EX1=1; //開外部INT1中斷
TR0=1; //啟動定時
while(1)
{ /*******SN通行，EW紅燈*** ***************/
Flag_EW_Yellow=0; //EW關黃燈顯示信號
Time_EW=EW;
Time_SN=SN;
while(Time_SN>=5&QZ_EW == 0&QZ_SN == 0)
{P1=LIGHT[0]; //SN通行，EW紅燈
Display();}
/*******SN黃燈亮，等待左拐信號，EW紅燈***/
P1=0x00;
while(Time_SN>=0&QZ_EW == 0&QZ_SN == 0)
{Flag_SN_Yellow=1; //SN開黃燈信號位
EW_Red=1; //SN黃燈亮，等待左拐信號，EW紅燈
Display();
}
/*******SN左拐綠燈亮，EW紅燈*************/
Flag_SN_Yellow=0; //SN關黃燈顯示信號
Time_SN=SNL;
while(Time_SN>=5&QZ_EW == 0&QZ_SN == 0)
{P1=LIGHT[2]; //SN左拐綠燈亮，EW紅燈
Display();}
/*******SN黃燈亮,等待停止信號，EW紅燈******/
P1=0x00;
while(Time_SN>=0&QZ_EW == 0&QZ_SN == 0)
{Flag_SN_Yellow=1; //SN開黃燈信號位
EW_Red=1; //SN黃燈亮,等待停止信號，EW紅燈
Display();}
/***********賦值**********/
EW=EW1;
SN=SN1;
EWL=EWL1;
SNL=SNL1;
/*******EW通行，SN紅燈******************/
Flag_SN_Yellow=0; //SN關黃燈顯示信號
Time_EW=SN;
Time_SN=EW;
while(Time_EW>=5&QZ_EW == 0&QZ_SN == 0)
{P1=LIGHT[4]; //EW通行，SN紅燈
Display();}
/*****EW黃燈亮，等待左拐信號，SN紅燈****/
P1=0X00;
while(Time_EW>=0&QZ_EW == 0&QZ_SN == 0)
{Flag_EW_Yellow=1; //EW開黃燈信號位
SN_Red=1; //EW黃燈亮，等待左拐信號，SN紅燈
Display();}
/*******EW左拐綠燈亮，SN紅燈**********/
Flag_EW_Yellow=0; //EW關黃燈顯示信號
Time_EW=EWL;
while(Time_EW>=5&QZ_EW == 0&QZ_SN == 0)
{P1=LIGHT[6]; //EW左拐綠燈亮，SN紅燈
Display();}
/****EW黃燈亮，等待停止信號，SN紅燈***/
P1=0X00;
while(Time_EW>=0&QZ_EW == 0&QZ_SN == 0)
{Flag_EW_Yellow=1; //EW開黃燈信號位
SN_Red=1; //EW黃燈亮，等待停止信號，SN紅燈
Display();}
/*********EW方向強制通行**************/
while(QZ_EW)
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

#include <reg52.h>
#ifndef TRAFFIC_H
#define TRAFFIC_H 1
#ifndef TRAFFIC_GLOBAL
#define TRAFFIC_EXT extern
#else
#define TRAFFIC_EXT
#endif
#define uchar unsigned char
#define uint unsigned int
/*****定義控制位**********************/
sbit Time_Show_LED2=P2^5; //Time_Show_LED2控制位
sbit Time_Show_LED1=P2^4; //Time_Show_LED1控制位
sbit EW_LED2=P2^3; //EW_LED2控制位
sbit EW_LED1=P2^2; //EW_LED1控制位
sbit SN_LED2=P2^1; //SN_LED2控制位
sbit SN_LED1=P2^0; //SN_LED1控制位
sbit SN_Yellow=P1^6; //SN黃燈
sbit EW_Yellow=P1^2; //EW黃燈
sbit EW_Red=P1^3; //EW紅燈
sbit SN_Red=P1^7; //SN紅燈
sbit QZ_SN_LED=P3^0; //SN方向強制直行指示燈
sbit QZ_EW_LED=P3^1; //EW方向強制直行指示燈
sbit Add_Button=P3^4; //時間加
sbit Reduces_Button=P3^5; //時間減
sbit QZ_EW_Btton=P3^6; //EW方向強制直行按鍵
sbit QZ_SN_Btton=P3^7; //SN方向強制直行按鍵
bit Flag_SN_Yellow; //SN黃燈標志位
bit Flag_EW_Yellow; //EW黃燈標志位
bit QZ_EW;
bit QZ_SN;
char Time_EW; //東西方向倒計時單元
char Time_SN; //南北方向倒計時單元
uchar EW=60,SN=40,EWL=19,SNL=19; //程序初始化賦值，正常模式
uchar EW1=60,SN1=40,EWL1=19,SNL1=19;
//用于存放修改值的變量
uchar code table[10]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
//1~~~~9段選碼
uchar code LIGHT[8]={0X28,0X48,0X18,0X48,0X82,0X84,0X81,0X84};
//交通信號燈控制
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

智能交通.rar (39.27 KB, 下載次數: 206)

ID:1 · 發表于 2017-5-19 17:02

好資料，51黑有你更精彩!!!

ID:185367 · 發表于 2017-5-20 13:49

樓主畫的很形象啊！

ID:271389 · 發表于 2018-1-4 14:59

很全面，很符合現在的交通燈的使用！頂一下

ID:207794 · 發表于 2018-4-16 15:33

學習下

ID:311092 · 發表于 2018-4-18 18:13

好棒！

ID:324142 · 發表于 2018-5-7 13:31

很仿真的圖

ID:336281 · 發表于 2018-5-23 14:20

謝謝樓主

ID:722396 · 發表于 2020-5-4 01:42

學習一下

ID:746166 · 發表于 2020-5-7 15:52

沒有做消抖處理真的不會出BUG嘛?
