麻煩各位大神幫忙看看矩陣鍵盤在1602上不顯示

ID:198338 · 發表于 2017-5-10 20:12

#include<reg52.h>
#include<intrins.h>
#include<math.h>
#define uchar unsigned char
#define uint unsigned int
sbit rs=P3^5;
sbit rw=P3^6;
sbit lcden=P3^7;

void Delay100ms() //@11.0592MHz
{
unsigned char i, j;

i = 180;
j = 73;
do
{
while (--j);
} while (--i);
}

void Delay10ms() //@11.0592MHz
{
unsigned char i, j;

i = 18;
j = 235;
do
{
while (--j);
} while (--i);
}

void write_com(uchar com)                                                                   //寫命令
{
rs=0;
rw=0;
lcden=0;
P0=com;
Delay100ms();
lcden=1;
Delay100ms();
lcden=0;
}
void write_date(uchar date)                                                                //寫數據
{
rs=1;
rw=0;
lcden=0;
P0=date;
Delay100ms();
lcden=1;
Delay100ms();
lcden=0;
}
void init()                                                                            //初始化函數
{
write_com(0x38);
write_com(0x0c);
write_com(0x06);
write_com(0x01);
write_com(0x80);
}
void keyscan()
{
  uchar temp,key;
  P3=0xfe;
  temp=P3;
  temp=temp&0xf0;
  if(temp!=0xf0)
  {
Delay10ms();
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
temp=P3;
switch(temp)
{
   case 0xee:key=0;break;
   case 0xde:key=1;break;
   case 0xbe:key=2;break;
   case 0x7e:key=3;break;
}
while(temp!=0xf0)
{
   temp=P3;
   temp=temp&0xf0;
}
write_com(0x80+0x40+4);
}
}
  P3=0xfd;
  temp=P3;
  temp=temp&0xf0;
  if(temp!=0xf0)
  {
Delay10ms();
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
temp=P3;
switch(temp)
{
   case 0xed:key=4;break;
   case 0xdd:key=5;break;
   case 0xbd:key=6;break;
   case 0x7d:key=7;break;
}
while(temp!=0xf0)
{
   temp=P3;
   temp=temp&0xf0;
}
write_com(0x80+0x40+4);
}
}
P3=0xfb;
  temp=P3;
  temp=temp&0xf0;
  if(temp!=0xf0)
  {
Delay10ms();
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
temp=P3;
switch(temp)
{
   case 0xeb:key=8;break;
   case 0xdb:key=9;break;
   case 0xbb:key=10;break;
   case 0x7b:key=11;break;
}
while(temp!=0xf0)
{
   temp=P3;
   temp=temp&0xf0;
}
write_com(0x80+0x40+4);
}
}
P3=0xf7;
  temp=P3;
  temp=temp&0xf0;
  if(temp!=0xf0)
  {
Delay10ms();
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
temp=P3;
switch(temp)
{
   case 0xe7:key=12;break;
   case 0xd7:key=13;break;
   case 0xb7:key=14;break;
   case 0x77:key=15;break;
}
while(temp!=0xf0)
{
   temp=P3;
   temp=temp&0xf0;
}
write_com(0x80+0x40+4);
}
}
}

void main()         //主函數
  {
  init();
  while(1)
  {
keyscan();
  }
}

ID:149451 · 發表于 2017-5-11 08:43

初步看，鍵盤掃描里最終執行的僅有向LCD寫命令的函數，沒有寫數據的函數；另P3口與LCD控制端共用也存疑問，需考慮合適否。

ID:198338 · 發表于 2017-5-11 15:47

w1179benp 發表于 2017-5-11 08:43
初步看，鍵盤掃描里最終執行的僅有向LCD寫命令的函數，沒有寫數據的函數；另P3口與LCD控制端共用也存疑問， ...

能幫忙改下嗎

ID:111634 · 發表于 2017-5-11 18:35

本帖最后由 zl2168 于 2017-5-11 19:13 編輯

需先解決2個問題：鍵掃描和1602顯示

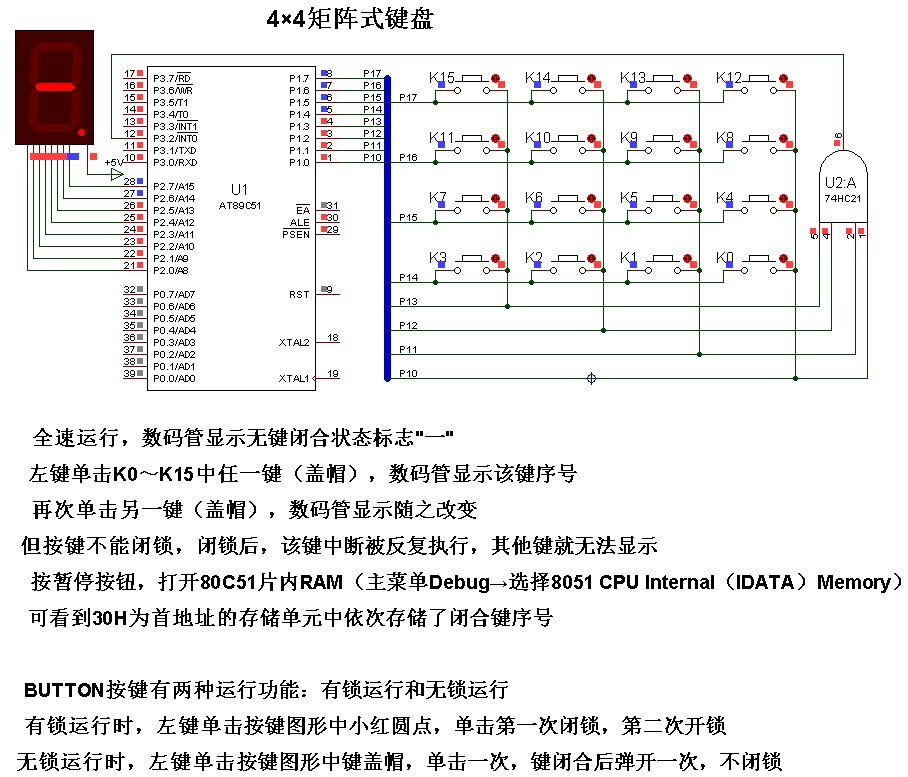

實例62 4×4矩陣式鍵盤

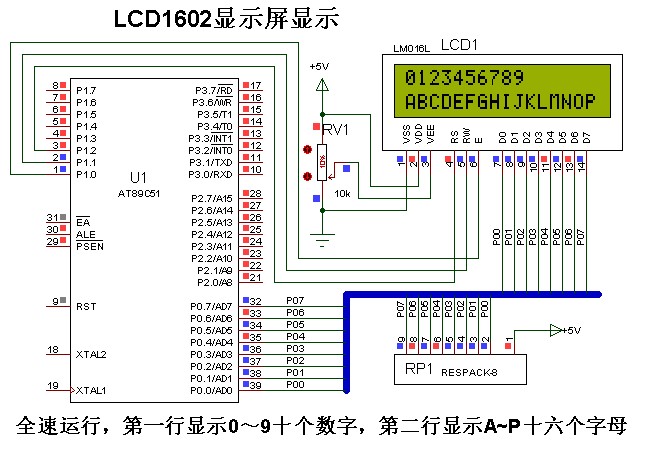

實例67 LCD1602顯示屏顯示
先Proteus仿真一下，確認有效。
實例61 LCD1602顯示屏顯示.rar (49.26 KB, 下載次數: 9)

2017-5-11 19:12 上傳
點擊文件名下載附件

實例62 4×4矩陣式鍵盤.rar (44.79 KB, 下載次數: 5)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行。書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:381421 · 發表于 2018-11-1 21:23

解決了嗎？我也是矩陣鍵盤與1602拼在一起不能顯示
