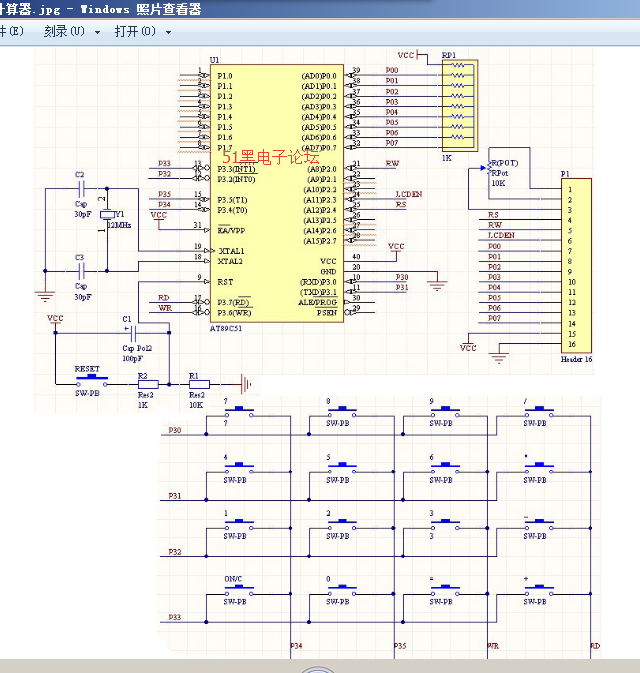

51單片機+1602+矩陣按鍵 簡易計算器 原理圖 仿真 代碼

[復制鏈接]
跳轉到指定樓層
樓主
51+1602+矩陣按鍵  簡易計算器 實現乘 加 減 除 共算
有程序 基于普中單片機
就是/算法 有點問題


單片機源程序：

  2. #include<reg51.h>   //頭文件
  3. #define uint unsigned int //
  4. #define uchar unsigned char

  6. sbit e=P2^3; //定義引腳
  7. sbit rs=P2^4;
  8. sbit rw=P2^0;
  9. sbit busy=P0^7;

  11. char i,j,temp,num,num_1;
  12. long a,b,c;     //a,第一個數 b,第二個數 c,得數
  13. float a_c,b_c;
  14. uchar flag,fuhao;//flag表示是否有符號鍵按下，fuhao表征按下的是哪個符號

  16. uchar code table[]={
  17. 7,8,9,0,
  18. 4,5,6,0,
  19. 1,2,3,0,
  20. 0,0,0,0};
  21. uchar code table1[]={
  22. 7,8,9,0x2f-0x30,
  23. 4,5,6,0x2a-0x30,
  24. 1,2,3,0x2d-0x30,
  25. 0x01-0x30,0,0x3d-0x30,0x2b-0x30};

  27. void delay(uchar z) // 延遲函數
  28. {
  29. uchar y;
  30. for(z;z>0;z--)
  31.    for(y=0;y<110;y++);
  32. }

  34. void check() // 判斷忙或空閑
  35. {
  36. do{
  37.     P0=0xFF;
  38.     rs=0;     //指令
  39.     rw=1;     //讀
  40.     e=0;     //禁止讀寫
  41.     delay(1); //等待，液晶顯示器處理數據
  42.     e=1;     //允許讀寫
  43.     }while(busy==1); //判斷是否為空閑，1為忙，0為空閑
  44. }
  45. void write_com(uchar com) // 寫指令函數
  46. {
  47. P0=com;    //com指令付給P0口
  48. rs=0;
  49. rw=0;
  50. e=0;
  51. check();
  52. e=1;
  53. }

  55. void write_date(uchar date) // 寫數據函數
  56. {
  57.     P0=date;
  58. rs=1;
  59. rw=0;
  60. e=0;
  61. check();
  62. e=1;
  63. }

  65. void init() //初始化
  66. {
  67.     num=-1;
  68. e=1; //使能信號為高電平
  69. write_com(0X01);//清屏
  70. delay(1);
  71. write_com(0x38); //8位，2行
  72. delay(1);
  73. write_com(0x0c); //顯示開，光標關，不閃爍*/
  74. delay(1);
  75. write_com(0x06); //增量方式不移位
  76. delay(1);
  77. write_com(0x80); //檢測忙信號
  78. delay(1);
  79. write_com(0x01); //顯示開，光標關，不閃爍
  80. delay(1);
  81. num_1=0;
  82. i=0;
  83. j=0;
  84. a=0;     //第一個參與運算的數
  85. b=0;     //第二個參與運算的數
  86. c=0;
  87. flag=0; //flag表示是否有符號鍵按下，
  88. fuhao=0; // fuhao表征按下的是哪個符號
  89. }
  90. void keyscan() // 鍵盤掃描程序

  92. {

  94. P3=0xfe;

  96. if(P3!=0xfe)

  98. {

  100.    delay(20); //延遲20ms

  102.    if(P3!=0xfe)

  104.    {

  106.     temp=P3&0xf0;

  108.     switch(temp)

  110.     {

  112.      case 0xe0:num=0;

  114.        break;

  116.      case 0xd0:num=1;

  118.        break;

  120.      case 0xb0:num=2;

  122.        break;

  124.      case 0x70:num=3;

  126.        break;

  128.     }

  130.    }

  132.    while(P3!=0xfe);

  134.    if(num==0||num==1||num==2)//如果按下的是'7','8'或'9

  136.    {

  138.        if(j!=0)

  140.         {

  142.           write_com(0x01);

  144.           j=0;

  146.          }

  148.        if(flag==0)//沒有按過符號鍵

  150.     {

  152.      a=a*10+table[num];

  154.     }

  156.     else//如果按過符號鍵

  158.     {

  160.      b=b*10+table[num];

  162.     }

  164.    }

  166.    else//如果按下的是'/'

  168.    {

  170.     flag=1;

  172.     fuhao=4;//4表示除號已按

  174.    }

  176.    i=table1[num];

  178.    write_date(0x30+i);

  180. }

  182. P3=0xfd;

  184. if(P3!=0xfd)

  186. {

  188.    delay(5);

  190.    if(P3!=0xfd)

  192.    {

  194.     temp=P3&0xf0;

  196.     switch(temp)

  198.     {

  200.      case 0xe0:num=4;

  202.          break;

  204.

  206.      case 0xd0:num=5;

  208.          break;

  210.

  212.      case 0xb0:num=6;

  214.          break;

  216.

  218.      case 0x70:num=7;

  220.          break;

  222.     }

  224.    }

  226.    while(P3!=0xfd);

  228.    if(num==4||num==5||num==6&&num!=7)//如果按下的是'4','5'或'6'

  230.    {

  232.     if(j!=0)

  234.         {

  236.           write_com(0x01);

  238.           j=0;

  240.          }

  242.        if(flag==0)//沒有按過符號鍵

  244.     {

  246.      a=a*10+table[num];

  248.     }

  250.     else//如果按過符號鍵

  252.     {

  254.      b=b*10+table[num];

  256.     }

  258.    }

  260.    else//如果按下的是'/'

  262.    {

  264.     flag=1;

  266.     fuhao=3;//3表示乘號已按

  268.    }

  270.    i=table1[num];

  272.    write_date(0x30+i);

  274. }

  276. P3=0xfb;

  278. if(P3!=0xfb)

  280. {

  282.    delay(5);

  284.    if(P3!=0xfb)

  286.    {

  288.     temp=P3&0xf0;

  290.     switch(temp)

  292.     {

  294.      case 0xe0:num=8;

  296.          break;

  298.

  300.      case 0xd0:num=9;

  302.          break;

  304.

  306.      case 0xb0:num=10;

  308.          break;

  310.

  312.      case 0x70:num=11;

  314.          break;

  316.     }

  318.    }

  320.    while(P3!=0xfb);

  322.    if(num==8||num==9||num==10)//如果按下的是'1','2'或'3'

  324.    {

  326.     if(j!=0)

  328.         {

  330.           write_com(0x01);

  332.           j=0;

  334.          }

  336.       if(flag==0)//沒有按過符號鍵

  338.     {

  340.      a=a*10+table[num];

  342.     }

  344.     else//如果按過符號鍵

  346.     {

  348.      b=b*10+table[num];

  350.     }

  352.    }

  354.    else if(num==11)//如果按下的是'-'

  356.    {

  358.     flag=1;

  360.     fuhao=2;//2表示減號已按

  362.    }

  364.    i=table1[num];

  366.    write_date(0x30+i);

  368. }

  370. P3=0xf7;

  372. if(P3!=0xf7)

  374. {

  376.    delay(5);

  378.    if(P3!=0xf7)

  380.    {

  382.     temp=P3&0xf0;

  384.     switch(temp)

  386.     {

  388.      case 0xe0:num=12;

  390.          break;

  392.

  394.      case 0xd0:num=13;

  396.          break;

  398.

  400.      case 0xb0:num=14;

  402.          break;

  404.

  406.      case 0x70:num=15;

  408.          break;

  410.     }

  412.    }

  414.    while(P3!=0xf7);

  416.    switch(num)

  418.    {

  420.     case 12:{write_com(0x01);a=0;b=0;flag=0;fuhao=0;}//按下的是"清零"

  422.      break;

  424.     case 13:{                //按下的是"0"

  426.        if(flag==0)//沒有按過符號鍵

  428.        {

  430.         a=a*10;

  432.         write_date(0x30);

  434.         P1=0;

  436.        }

  438.        else if(flag==1)//如果按過符號鍵

  440.        {

  442.         b=b*10;

  444.         write_date(0x30);

  446.         }

  448.       }

  450.      break;

  452.     case 14:{j=1;

  454.            if(fuhao==1){write_com(0x80+0x4f);//按下等于鍵，光標前進至第二行最后一個顯示處

  456.            write_com(0x04);     //設置從后住前寫數據，每寫完一個數據，光標后退一格

  458.            c=a+b;

  460.            while(c!=0)

  462.            {

  464.              write_date(0x30+c%10);

  466.              c=c/10;

  468.            }

  470.            write_date(0x3d);     //再寫"="

  472.            a=0;b=0;flag=0;fuhao=0;

  474.            }

  476.       else if(fuhao==2){write_com(0x80+0x4f);//光標前進至第二行最后一個顯示處

  478.             write_com(0x04);     //設置從后住前寫數據，每寫完一個數據，光標后退一格(這個照理說順序不對，可顯示和上段一樣)

  480.            if(a-b>0)

  482.              c=a-b;

  484.            else

  486.              c=b-a;

  488.            while(c!=0)

  490.            {

  492.              write_date(0x30+c%10);

  494.              c=c/10;

  496.            }

  498.            if(a-b<0)

  500.              write_date(0x2d);

  502.            write_date(0x3d);     //再寫"="

  504.            a=0;b=0;flag=0;fuhao=0;

  506.           }

  508.       else if(fuhao==3){write_com(0x80+0x4f);

  510.             write_com(0x04);

  512.              c=a*b;

  514.              while(c!=0)

  516.              {

  518.              write_date(0x30+c%10);

  520.              c=c/10;

  522.              }

  524.              write_date(0x3d);

  526.           a=0;b=0;flag=0;fuhao=0;

  528.              }

  530.       else if(fuhao==4){write_com(0x80+0x4f);

  532.             write_com(0x04);

  534.             i=0;

  536.             c=(long)(((float)a/b)*1000);

  538.             while(c!=0)

  540.              {

  542.                write_date(0x30+c%10);

  544.                c=c/10;

  546.            i++;

  548.            if(i==3)

  550.                write_date(0x2e);

  552.              }

  554.             if(a/b<=0)

  556.               write_date(0x30);

  558.             write_date(0x3d);

  560.             a=0;b=0;flag=0;fuhao=0;

  562.                     }

  564.       }

  566.      break;


  569. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

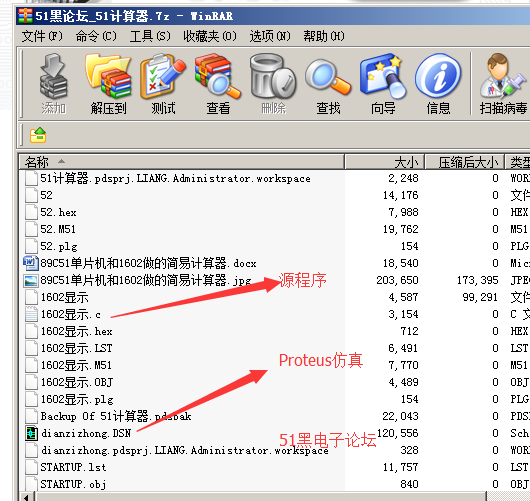

下載：
51計算器.7z (267.31 KB, 下載次數: 81)
