紅外感應的自動噴香機詳細的軟硬件設計源碼 pcb 原理圖教程都有

ID:164722 · 發表于 2017-5-6 11:51

分享一個紅外感應的自動噴香機詳細的軟硬件~而且還有詳細的教程

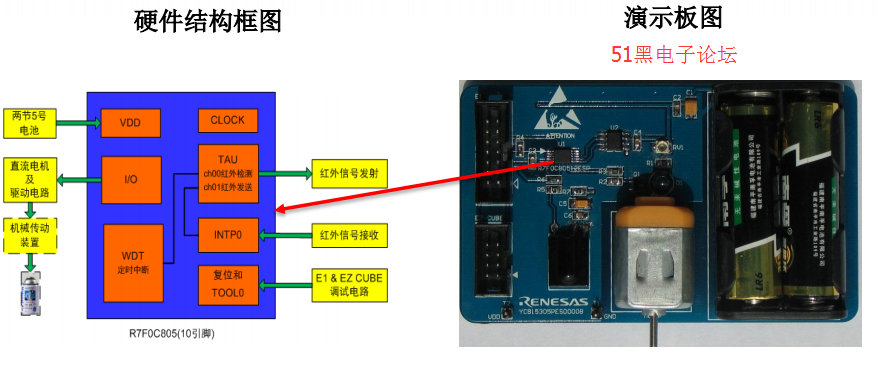

功能概要
采用瑞薩RL78 CPU內核的低成本小型封裝MCU
R7F0C805(10引腳）。
使用2節5號電池提供3V的工作電壓，電池更替便捷。
紅外信號發射載波頻率為40KHz的紅外載波信號，抗干
擾能力強。
定時進行人體紅外檢測。當檢測到人體時，MCU控制
直流電機正轉驅動機械裝置噴灑香水，噴灑結束后直流
電機反轉驅動機械裝置到初始位置。
紅外感應的檢測距離可根據需要手動調節。

1.1 概述
瑞薩的 R7F0C805是一款用于中國市場的 10引腳LSSOP的通用微處理器，該產品最適合用于家用電器輔
助應用、電池充電器及電動工具等應用。
本篇應用說明利用反射式紅外感應原理實現低成本的自動噴香機。自動噴香機是一種能夠驅除蚊蟲、凈化
空氣、清除異味、煙味、提高人們生活和工作空間的空氣質量的自動噴香清新空氣設備，當人體接近時，自動
噴香機噴出香水去除異味，當人離開后自動關閉，具有經濟節能的特點。適用于玄關、門廊、樓梯、衛生間等
需要增添清香的地點。

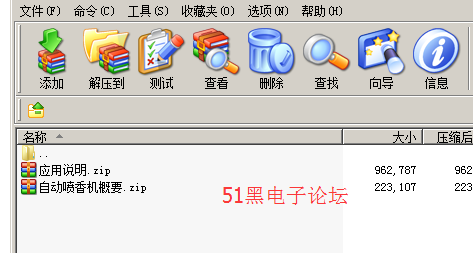

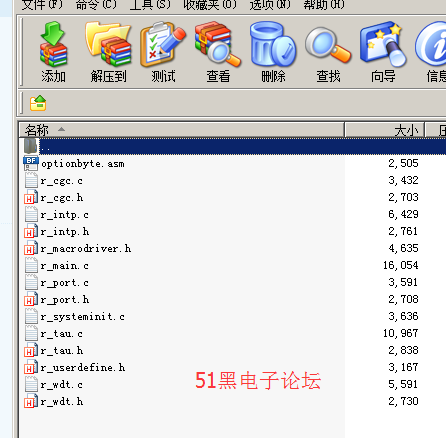

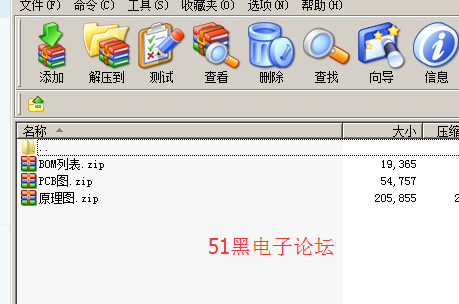

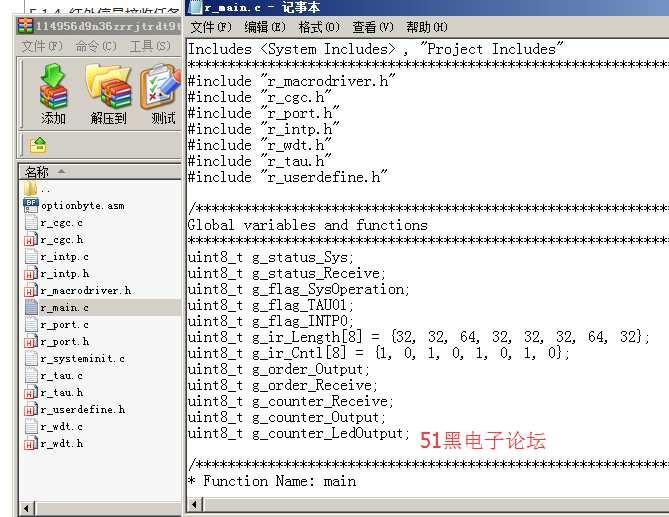

源碼和pcb原理圖都有：

第一章介紹  .  3
1.1  概述  .  3
1.2  規格和主要技術參數 .  3
第二章 R7F0C805 微控制器 4
2.1  R7F0C805 的結構框圖  .  4
2.2  關鍵特性  .  5
2.3  引腳配置  .  6
第三章系統框圖及功能介紹  .  7
3.1  系統框圖  .  7
3.2  功能介紹  .  7
第四章硬件配置  .  8
4.1  紅外信號發射電路 .  8
4.1.1  紅外信號發射電路原理圖  .  8
4.1.2  紅外信號發射電路功能描述  .  8
4.2  紅外接收檢測電路 .  9
4.2.1  紅外接收檢測電路原理圖  .  9
4.2.2  紅外接收檢測電路功能描述  .  9
4.3  直流電機驅動電路 .  10
4.3.1  直流電機驅動電路原理圖  .  10
4.3.2  直流電機驅動電路功能描述  .  10
第五章軟件配置  .  11
5.1  軟件模塊  .  11
5.1.1  復位/初始化任務  .  11
5.1.2  定時中斷服務  .  11
5.1.3  紅外信號發射任務  .  11
5.1.4  紅外信號接收任務  .  12
5.1.5  判斷接收檢測任務  .  12
5.1.6  直流電機驅動任務  .  12
5.2  軟件流程  .  13
5.2.1  主函數處理流程  .  13
5.2.2  紅外信號發射處理流程  .  14
5.2.3  紅外接收檢測處理流程  .  15
5.2.4  直流電機控制流程  .  16
5.2.5  中斷處理流程  .  17
參考例程  .  18
參考文獻  .  18
